Антенна измерительная рупорная П6-223

Широкополосная измерительная рупорная антенна П6-223 на базе H - образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,8 до 18 ГГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Соответствует ГОСТ 22261-94.

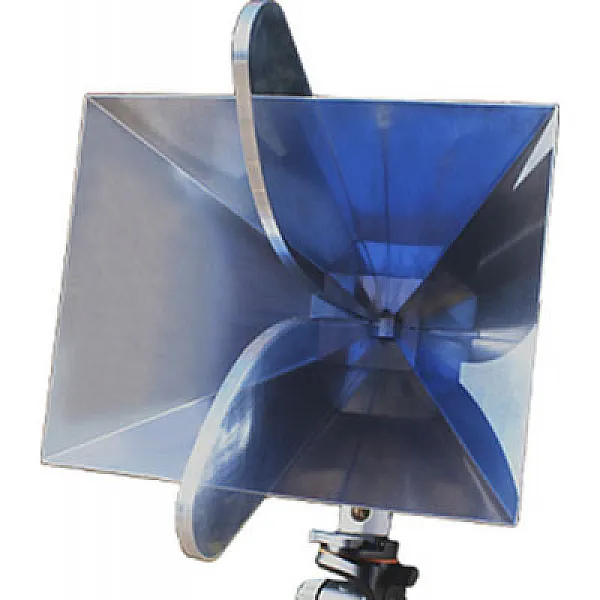

Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 0,8 до 18 ГГц. Антенна выполнена на базе излучателя «Вивальди» и имеет коаксиальный СВЧ-вход с волновым сопротивлением 50 Ом (соединитель SMA/N - female (розетка)). Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.

Особенности:

• Идеально подходит для измерения радиопомех;
• Стабильные метрологические характеристики позволяют проводить измеренияслабых сигналов и генерировать электромагнитное поле без значимых обратных потерь;
• Защита оконечного оборудования от статического электричества обеспечиваетсяконструкцией антенны (с применением заземляющего устройства);
• Возможна эксплуатация в лабораторных и полевых условиях, а также насредствах подвижности.
