Эхолот однолучевой CHCNAV D270

Профессиональный однолучевой двухчастотный эхолот для батиметрической съёмки CHCNAV D270.

• Трансдьюсер 25/200 кГц для съёмки на мелководье
• Компактный и портативный, стабильные и точные результаты
• Простое подключение к ПК и ГНСС приёмнику через беспроводной интерфейс
• Встроенный датчик температуры воды
• Технология защиты от помех и фильтрации отражённого сигнала
• Автоматическая подстройка параметров сигнала
• Гидрографическое ПО HydroSurvey в комплекте

CHCNAV D270 — это однолучевой эхолот, упрощающий выполнение гидрографических промерных работ и повышающий эффективность съёмок. Модель D270 разработана для батиметрической съёмки в диапазоне глубин от 15 см до 300 м, СКП измерений ± 0,01 м + 0,1% * D. Усовершенствованный алгоритм анализа глубины автоматически фильтрует ложные отражённые сигналы, а также обеспечивает высокую точность результатов за счёт устранения шумовых помех. Усиление и мощность сигнала, а также диапазон глубин регулируются автоматически, кроме того, есть возможность настройки параметров вручную.

В зависимости от глубины и качества воды трансдьюсер можно переключать на частоты 200 и 25 кГц, для оптимизации работы оборудования в различных условиях измерений. D270 оснащён встроенным датчиком температуры воды для определения скорости звука непосредственно в районе работ.

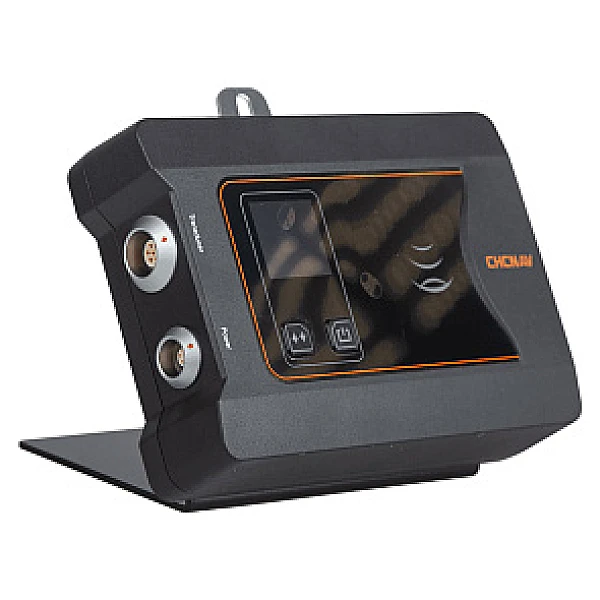

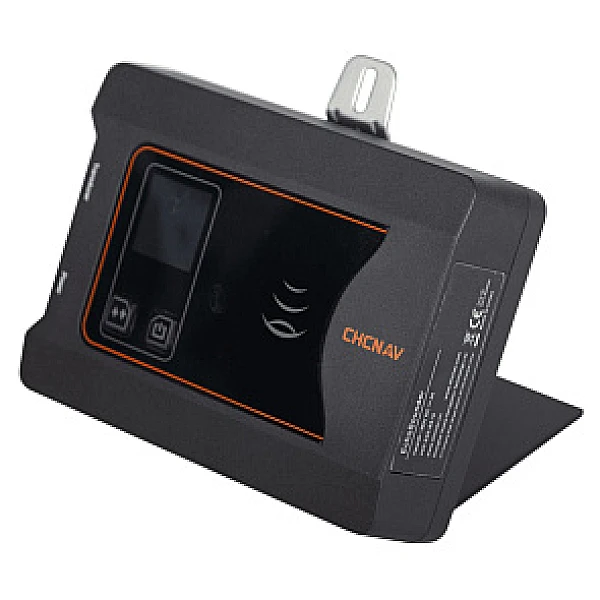

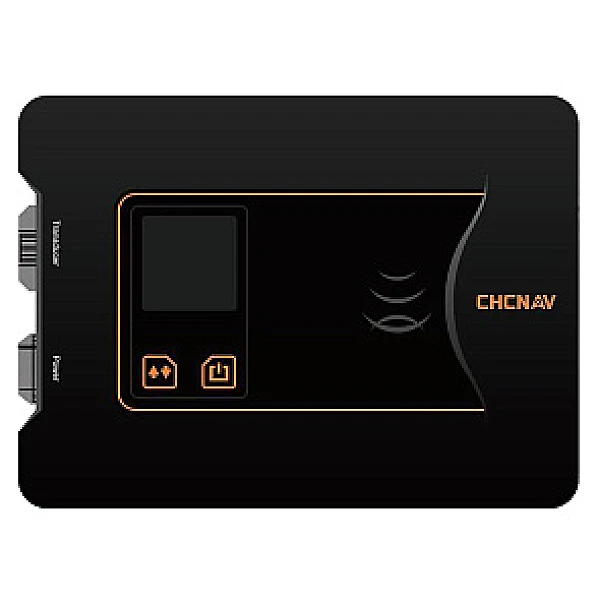

На передней панели электронного блока размещён LCD дисплей, отображающий текущие настройки и глубину, а также имеется звуковое предупреждение о малой глубине.

Благодаря встроенному веб-интерфейсу CHCNAV D270 легко настроить в полевых условиях, например через смартфон.

Ввод данных от внешнего ГНСС-приёмника, а также вывод измерений глубин осуществляется через COM-порт или модуль Bluetooth. Кроме того, эхолот имеет встроенную память для записи данных о местоположении, глубине и уровне отражённого эхо-сигнала для последующей обработки в ПО HydroSurvey.

Гидрографическое ПО HydroSurvey предназначено для планирования работ по гидрографии, сбора и обработки данных в режиме реального времени.

Основные функции ПО:

• Планирование маршрутных линий
• Импорт картографических подложек
• Поддержка местных СК и параметров калибровки
• Настройка параметров работы эхолота
• Подключение внешнего ГНСС-приёмника с использованием различных протоколов и возможностью тестирования данных
• Ввод смещений антенны ГНСС-приёмника
• Контроль глубин и отражённого эхо-сигнала, а также качества навигационного решения в реальном времени
• Коррекция измерений за скорость звука, задержку в аппаратуре
• Учёт информации о приливах
• Редактирование данных на основе записанной эхограммы
• Выборка и экспорт данных в различные форматы, в т.ч. пользовательские
