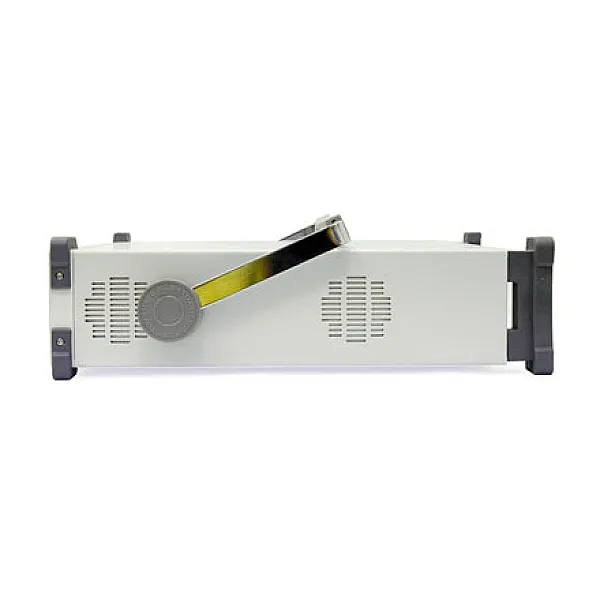

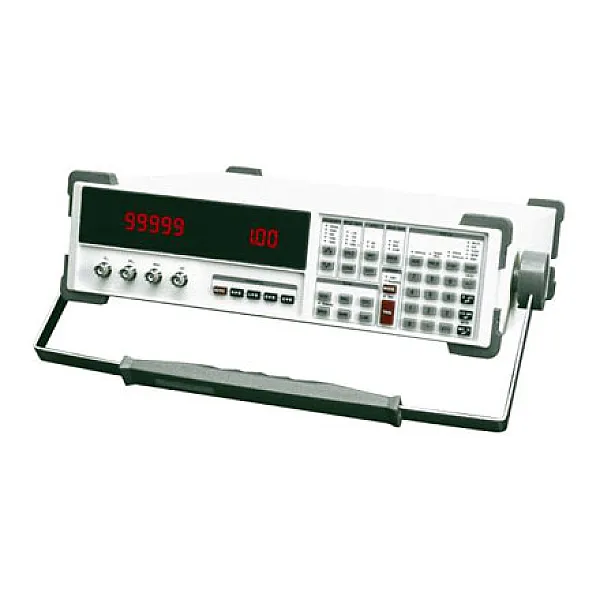

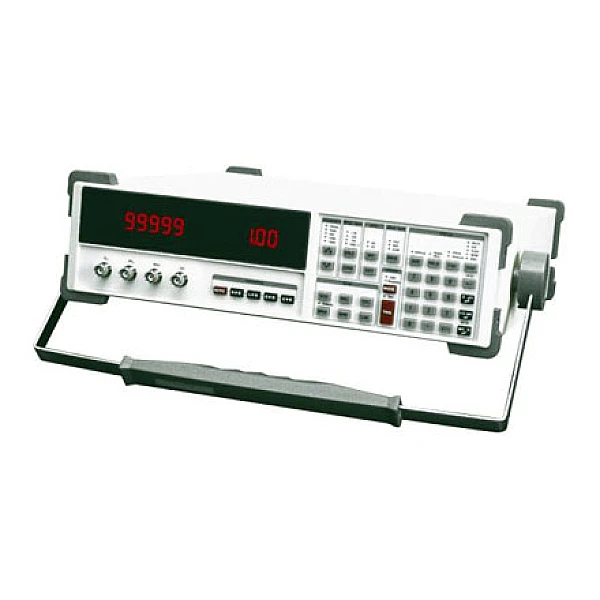

Измеритель иммитанса АМ-3001

Измеритель иммитанса АМ-3001 представляет собой устройство для измерения LCR характеристик радиоэлектронных компонентов и электрических цепей. Он имеет возможность контролировать величины, различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.

Измеритель RLC стационарный: измерение емкости 10–16 Ф...100 мФ, индуктивности 10–10 Гн...100 кГн, сопротивления 10–4 Ом...2 ГОм, добротности 10–5...50, тангенса угла потерь 10–5...10, пять измерительных частот 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц, испытательные напряжения 0,1 В, 0,25 В, 1 В; базовая погрешность 0,05%; дополнительные функции: СДИ 5¾ двустрочный, плавная регулировка испытательного напряжения, три скорости измерения, относительные измерения, режим усреднения, автоматическое, измерение по параллельной и последовательной схемам, RS-232; питание 220 В, габариты 109х363х386 мм; масса 5,8 кг.

Дополнительные возможности

• Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В
• Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения
• Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения
