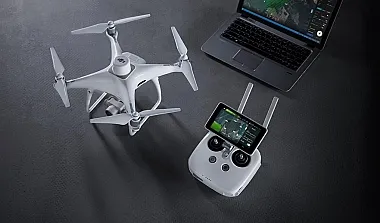

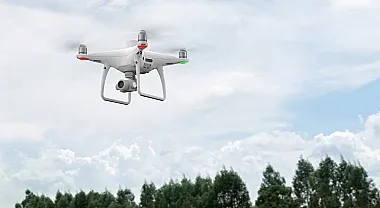

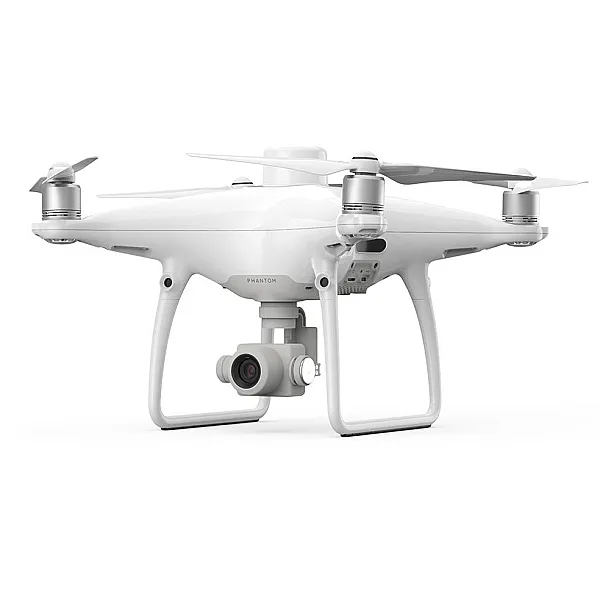

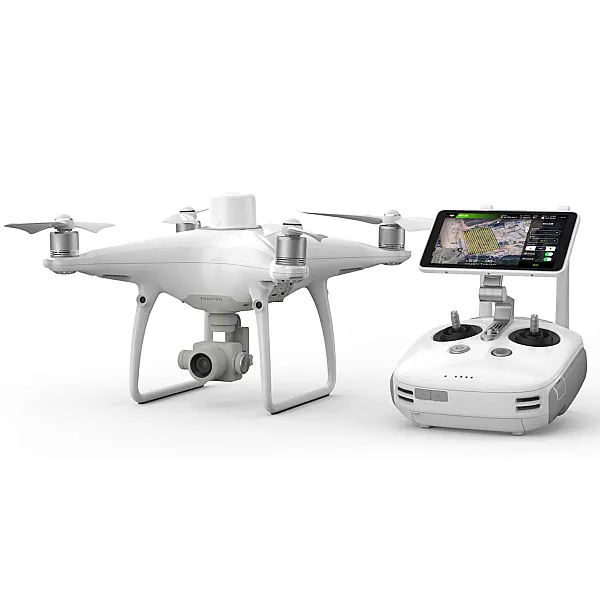

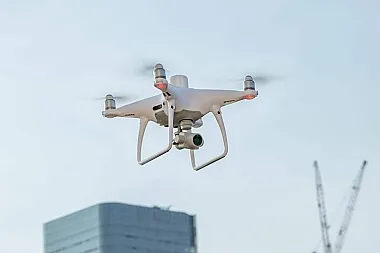

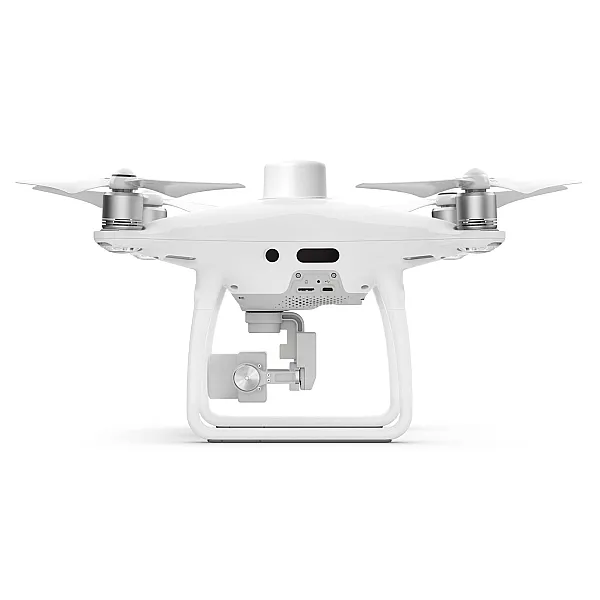

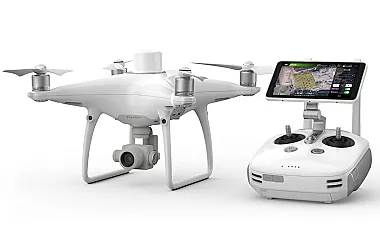

Квадрокоптер DJI Phantom 4 RTK SDK
- Наличие
- уточняйте
- Гарантия
- 1 год
- Самовывоз
- Москва
Проведем демонстрацию на вашем объекте
Описание
Фантастический интеллект. Высокая точность.
Phantom 4 RTK – новое слово в картографии. Самый компактный и точный дрон DJI для создания карт, работающий на небольших высотах.

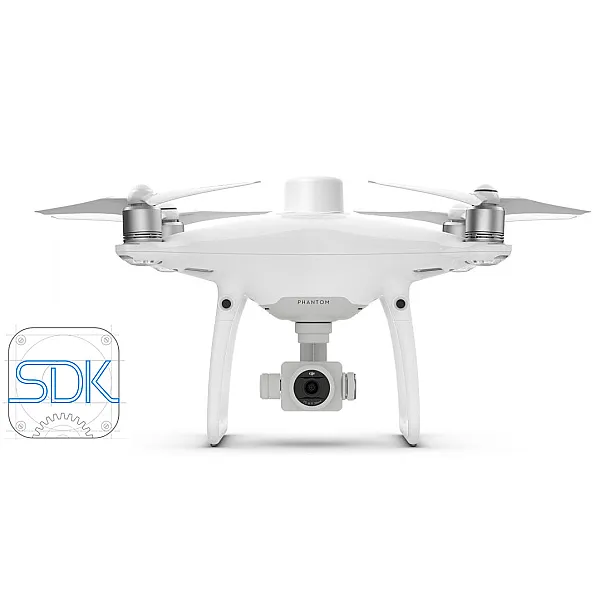

Мобильный сервис SDK
Компания DJI всегда открыта для сотрудничества, особенно если речь идет о создании профессиональных приложений. Если вы приобретаете Phantom 4 RTK SDK, то вы получаете огромные возможности за счет совместимости с пакетом для разработчиков мобильных приложений, который создала компания DJI - Mobile SDK. Он позволит вам быстро и без проблем автоматизировать и оптимизировать работу самого дрона и его компонентов с помощью мобильного гаджета.
Картография нового поколения
- 1 см+1 мд Точность позиционирования в горизонтальной плоскости
- 1,5 см+1 мд Точность позиционирования в вертикальной плоскости
- 5 см Абсолютная точность фотограмметрической модели в горизонтальной плоскости (при полете в солнечную погоду; скорость ветра: менее 4 м/с, высота: 100 м, наземное разрешение: 2,74 см, степень фронтального наложения кадров: 80%, степень латерального наложения кадров: 70%)

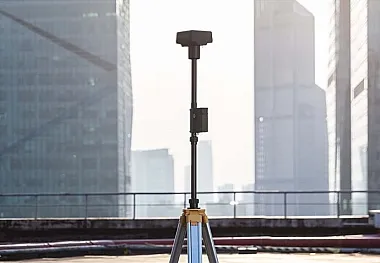

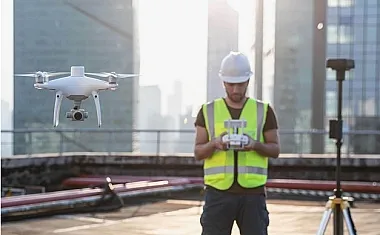

Совместимость с мобильной станцией D-RTK 2
Мобильная станция D-RTK 2 передает дифференциальный сигнал в Phantom 4 RTK в режиме реального времени, что позволяет получить точные данные при картографировании. Мобильная станция и система передачи OcuSync 2.0 позволяют Phantom 4 RTK получать данные с точностью до сантиметра в любых условиях.

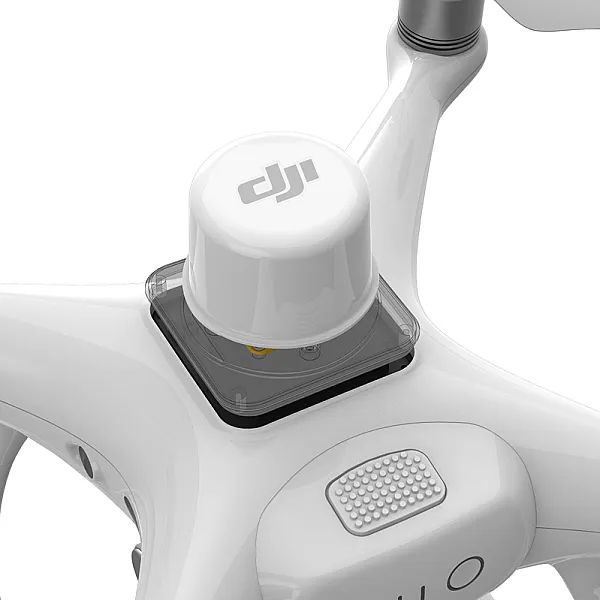

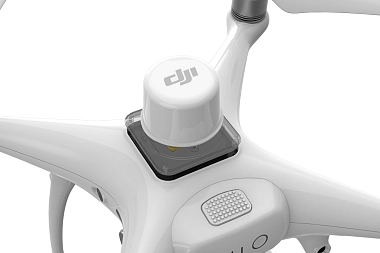

Позиционирование с точностью до сантиметра

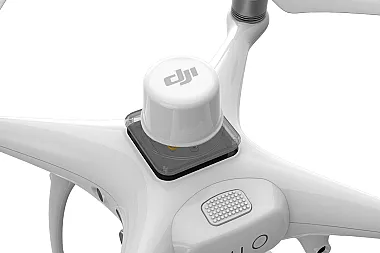

В Phantom 4 RTK встроен новый модуль RTK, который обеспечивает получение данных позиционирования в режиме реального времени с точностью до сантиметра и с минимальной абсолютной погрешностью метаданных изображения. Под приемником RTK расположен модуль спутниковых систем позиционирования, обеспечивающий стабильность полета в местности со слабым сигналом, например, в крупных городах. Совмещение этих двух модулей Phantom 4 RTK способствует оптимизации безопасности полета и получению точных данных для геодезии, картографии и инспекций.
Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.
Сбор точных данных с TimeSync
Для наиболее эффективного использования модулей позиционирования Phantom 4 RTK была создана cистема TimeSync. Она обеспечивает постоянную связь между полетным контроллером, камерой и модулем RTK. Кроме того, TimeSync использует самые точные метаданные каждого снимка и перемещает данные позиционирования в центр CMOS. Это оптимизирует результаты фотограмметрических методов и позволяет получить данные позиционирования с точностью до сантиметра.

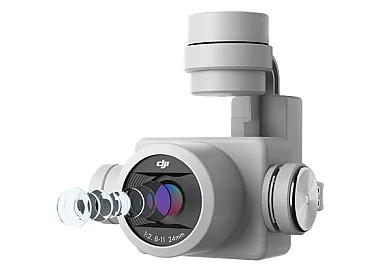

Точная система обработки изображений
Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Phantom 4 RTK оснащен механическим затвором, который предотвращает смазанность изображения при движении. Любая задача будет выполнена идеально, будь то картографирование или сбор данных. Благодаря высокому разрешению снимков Phantom 4 RTK достигает наземного разрешения в 2,74 см с высоты полета 100 м. С целью достижения максимальной точности, объектив каждого летательного аппарата Phantom 4 RTK проходит проходит процесс калибровки с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.
Применение в картографии
Phantom 4 RTK от DJI – дрон для эффективного картографирования, поддерживающий различные способы управления и бесплатные технологии.

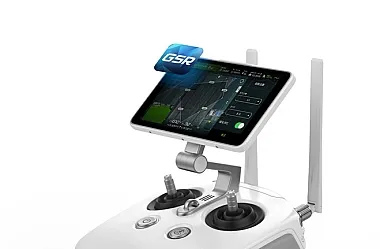

Приложение для составления маршрутов
Приложение GS RTK позволяет пилотам осуществлять управление Phantom 4 RTK в двух режимах: «Фотограмметрия» и «Полет по точкам». В них можно составить маршрут и одновременно регулировать степень наложения кадров, скорость, параметры камеры и т.д. в процессе картографирования или инспекции.
Приложение GS RTK имеет множество полезных функций для картографирования и инспекций. Файлы KLM, используемые для планирования полета, теперь можно загрузить прямо в приложение. Режим приоритета выдержки автоматически контролирует экспозицию на всех снимках. В случае возникновения неблагоприятных условий, например, сильного ветра, пилот получит предупреждение в приложении.
Приложения сторонних производителей
Стандартный пульт управления предоставляет пилотам Phantom 4 RTK доступ к лучшей экосистеме приложений для дронов – как от DJI, так и от сторонних производителей. Для использования полного потенциала Phantom 4 RTK вы можете установить поддерживаемое приложения с мобильным SDK от DJI, просто подключив к пульту совместимое устройство на базе Android или iOS.

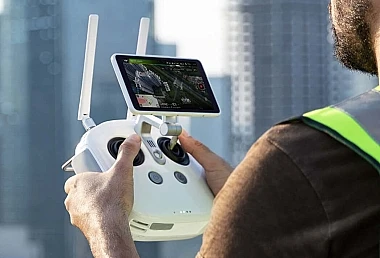

Система передачи OcuSync
Стабильный сигнал передачи изображений и видео HD на расстоянии до 7 км, что особенно полезно для картографирования больших площадей.
Система может быть особенно полезной, если приходится работать на большой площади. Следует иметь в виду, что параметры системы во многом зависят от конкретных условий пилотирования и погодных условий.

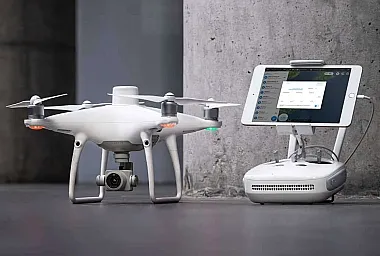

Всё готово для работы! Начните составлять карты прямо сейчас
С приложением GS RTK вы получаете простой метод для сбора данных. К вашим услугам не только сеть RTK, но и возможности мобильной станции D-RTK 2. Таким образом, в вашем распоряжении все инструменты для выполнения геодезических, картографических и инспекционных задач.
Проведем демонстрацию оборудования онлайн
Характеристики
| Квадрокоптер | |
|---|---|
| Взлетная масса | 1391 г |
| Размер по диагонали | 350 мм |
| Макс. потолок над уровнем моря | 6000 м |
| Макс. скорость на взлете | 6 м/сек (в автоматическом режиме пилотирования); 5 м/сек (в ручном режиме пилотирования) |
| Макс. скорость снижения | 3 м/сек |
| Макс. скорость | 50 км/ч (в режиме P-mode), 58 км/ч (в режиме A-mode) |
| Макс. полетное время | около 30 мин |
| Диапазон рабочих температур | от 0° до 40° |
| Рабочие частоты |
2.400 ГГц - 2.483 ГГц (Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (США, Китай) |
| Мощность передатчика (EIRP) |
2.4 ГГц CECE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm 5.8 ГГц SRRC（Китай）/ FCC（США）/(Тайвань, Китай)：< 26 dBm |
| Параметры точности парения |
RTK включен и работает нормально: вертикально: ±0.1 м; горизонтально: ±0.1 м RTK выключен: вертикально：±0.1 м (система визуального позиционирования) ±0.5 м (спутниковые системы позиционирования) горизонтально：±0.3 м (система визуального позиционирования) ±1.5 м (спутниковые системы позиционирования) |
| Смещение положения изображения |
положение центра камеры относительно фазового центра встроенной антенны D-RTK под осью корпуса дрона: (36, 0 и 192 мм) уже применяется к координатам изображения в данных Exif. положительные оси x, y и z корпуса летательного аппарата указывают соответственно вперед, вправо и вниз от дрона. |
| Функции картографирования | |
| Точность картографирования | соответствует требованиям стандартов точности для цифровых ортофотоснимков класса III Американского общества фотограмметрии и дистанционного зондирования (реальная точность зависит от освещения на месте, состояния, высоты дрона, используемого ПО для картографии и ряда других факторов при съемке |
| Размер пикселя по земной поверхности GSD) | (H/36.5) см/пикс, H обозначает высоту дрона относительно снимаемого объекта (единица: м) |
| Эффективность обработки данных | макс. рабочая площадь около 1 км2 за один полет (на высоте 182 м, например, GSD составляет около 5 см/пикс, соответствуя требованиям стандартов точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотоснимков класса Ⅲ) |
| Визуальная система | |
| Диапазон скоростей | ≤50 км/ч при высоте 2 м с соответствующим освещением |
| Диапазон высот | 0 - 10 м |
| Рабочий диапазон | 0 - 10 м |
| Диапазон обнаружения препятствий | 0.7 - 30 м |
| Угол обзора |
вперед/назад: 60° (по горизонтали), ±27° (по вертикали) вниз: 70° (вперед и назад), 50° (влево и вправо) |
| Частота измерения | вперед/назад：10 Гц; Вниз：20 Гц |
| Рабочие условия | поверхность с четким рельефом и достаточным освещением (>15 lux) |
| Камера | |
| Матрица | 1" CMOS; Эффективные пиксели: 20 M |
| Объектив |
угол обзора 84°; 8.8 мм / 24 мм (35 мм ЭФР 24 мм) f/2.8 - f/11, автофокус при 1 м - ∞ |
| Диапазон ISO |
видео: 100-3200 (режим Auto) 100-6400 (Ручной режим) фото: 100 - 3200 (режим Auto) 100-12800 (Ручной режим) |
| Скорость механического затвора | 8 - 1/2000 сек |
| Скорость электронного затвора | 8 - 1/8000 сек |
| Макс. размер изображения |
4864 × 3648 (4:3) 5472 × 3648 (3:2) |
| Режимы записи видео | H.264, 4K：3840 × 2160 30p |
| Формат фото | JPEG |
| Формат видео | MOV |
| Поддерживаемые файловые системы |
FAT32 (≤ 32 Гб) exFAT (> 32 Гб) |
| Поддерживаемые карты SD | MicroSD макс. емкостью 128 Гб. Class 10 или UHS-1 при номинальной требуемой скорости записи ≥ 15 Мб/сек |
| Диапазон рабочих температур | от 0° до 40° C |
| Интеллектуальная полётная батарея (PH4-5870 МАЧ - 15.2 В) | |
| Емкость | 5870 мА/ч |
| Напряжение | 15.2 В |
| Тип батареи | Li-Pol 4S |
| Мощность | 89.2 Вт/ч |
| Вес-нетто | 468 г |
| Диапазон температур для зарядки | от -10° до 40°C |
| Макс. мощность зарядки | 160 Вт |
| Емкость | 4920 мА/ч |
| Напряжение | 7.6 В |
| Тип батареи | LiPo 2S |
| Мощность | 37.39 Вт/ч |
| Диапазон рабочих температур | от -20° до 40°C |
| Зарядная станция для полётной батареи (WCH2) | |
| Напряжение на входе | 17.3 - 26.2 В |
| Напряжение и ток на выходе | 8.7 В, 6 В; 5 В, 2 А |
| Диапазон рабочих температур | от 5° до 40 °C |
| GNSS | |
| Одночастотный, высокочастотный модуль GNSS |
GPS+BeiDou+Galileo（Азия) GPS+ГЛОНАСС+Galileo (другие страны) |
| Используемая частота |
GPS：L1/L2 ГЛОНАСС：L1/L2 BeiDou：B1/B2 Galileo：E1/E5a |
| Время до первого определения местоположения | <50с |
| Точность позиционирования |
в вертикальной плоскости: 1.5 см + 1 мд（среднее квадратическое значение) в горизонтальной плоскости: 1 см + 1 мд（среднее квадратическое значение) 1 мд означает, что погрешность увеличивается на 1 мм с каждым 1 км движения летательного аппарата |
| Подвес | |
| Стабилизация | 3-осевая (наклон, вращение, поворот) |
| Угол наклона | от -90° до +30° |
| Макс. управляемая скорость вращения | 90°/сек |
| Диапазон угловой вибрации | ±0.02° |
| Инфракрасный датчик | |
| Диапазон обнаружения препятствий | от 0.2 до 7 м |
| Угол обзора |
70° (по горизонтали) ±10° (по вертикали) |
| Частота измерения | 10 Гц |
| Рабочие условия | поверхность из материала с рассеянным отражением и коэффициентом отражения > 8% (например, стена, деревья, люди и т.п.) |

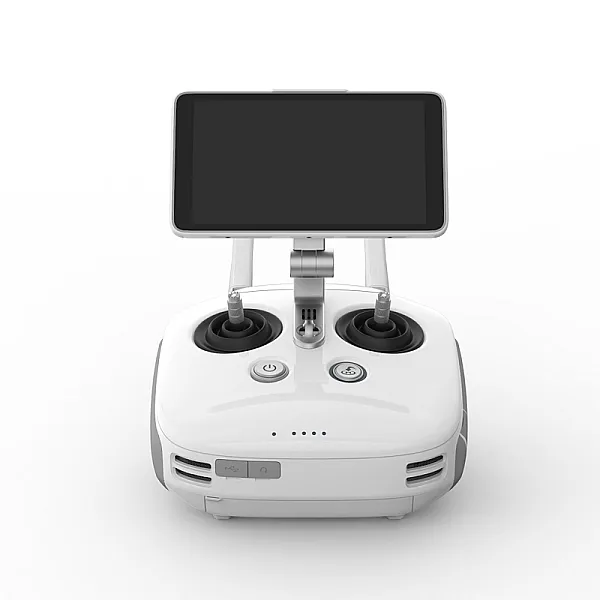

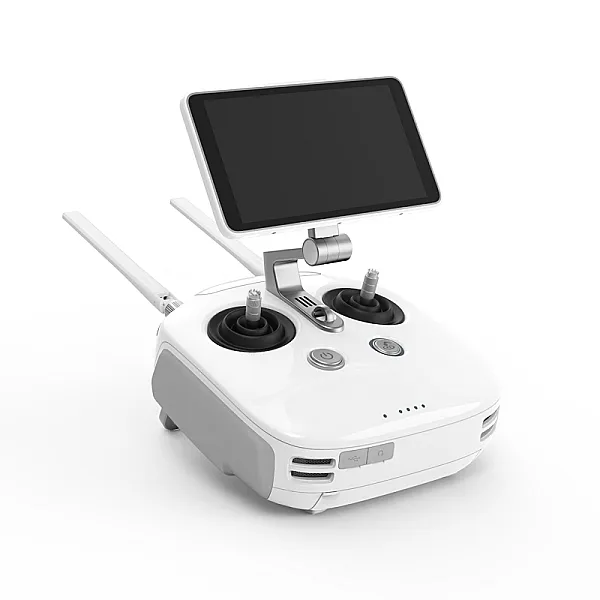

| Пульт дистанционного управления | |
| Рабочая частота |
2.400 ГГц-2.483 ГГц (Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (США, Китай) |
| Мощность передатчика (EIRP) |
2.4 ГГц CE / MIC / KCC：< 20 dBm 5.8 ГГц SRRC / FCC：< 26 dBm |
| Макс. расстояние передачи сигнала |
FCC: 7 км SRRC / CE / MIC / KCC: 5 км (без препятствий и помех) |
| Потребление энергии | 16 Вт (типовое значение) |
| Дисплей | размер экрана 5.5 дюймов, 1920 × 1080, 1000 кд/м2, ОС Android |
| Память | 4 Гб RAM+16 Гб ROM |
| Диапазон рабочих температур | от 0° до 40°C |
| Зарядная станция интеллектуальной полётной батареи (зарядный хаб для PHANTOM 4) | |
| Напряжение | 17.5 В |
| Диапазон рабочих температур | от 5° до 40°C |
| Емкость | 4920 мА/ч |
| Напряжение | 7.6 В |
| Тип батареи | LiPo 2S |
| Мощность | 37.39 Вт/ч |
| Диапазон рабочих температур | от -20° до 40°C |
| Адаптер питания переменного тока (PH4C160) | |
| Напряжение | 17.4 В |
| Номинальная мощность | 160 Вт |
Комплектация
Квадрокоптер DJI Phantom 4 RTK - 1шт
Пульт дистанционного управления - 1 шт
Пара пропеллеров - 4 шт
Интеллектуальная полетная батарея - 2шт
Интеллектуальная батарея для ПДУ - 1шт
Зарядное устройство - 1шт
Кабель питания - 1шт
Зарядный Хаб для аккумулятора ПДУ - 1шт
Зарядный Хаб для аккумулятора дрона - 1шт
Документация
Фиксатор подвеса - 1шт
Кабель Micro-USB - 1шт
Кабель USB-С - 1шт
Модем - 1шт
Кейс для транспортировки - 1шт
Винт с крестообразным шлицем Phillips - 2шт
