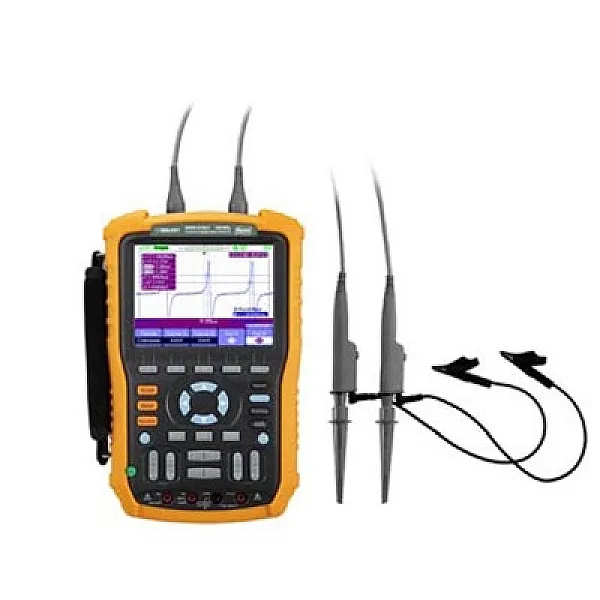

Осциллограф АКИП-4128
- Наличие
- уточняйте
- Гарантия
- 12
- Самовывоз
- Москва
Проведем демонстрацию на вашем объекте
Описание
Модификации:
Осциллограф АКИП-4128 будет полезен при сборке и проверке электроооборудования, а также тестировании и обслуживании радиоустройств. Этот аппарат, благодаря его отличным характеристикам и высокой точности, подходит для использования при лабораторных исследованиях.
АКИП-4128 оборудован цветным экраном для визуального отображения полученных данных. Осциллограммы записываются и показываются покадрово. Вы можете самостоятельно устанавливать скорость записи графиков, максимальная скорость - 2500 кадров в секунду.
Каждый измерительный канал устройства имеет длину памяти 1 МБ, при соединении каналов их память суммируется и составит 2 МБ. Внутренняя память осциллографа АКИП-4128 - 2 ГБ, однако она может увеличена опционарно до 16 ГБ. Информацию, полученную прибором можно перенести на ПК или внешний носитель для более детального анализа.
Осциллограф АКИП-4128 оснащен функцией математической обработки данных: сложение, вычитание, умножение, деление, инверсия, БПФ. Также аппарат имеет режим X-Y и режим интерполяции Sin X/х. Устройство имеет несколько режимов синхронизации: фронтальная, переменная по 2-м каналам, поочередный запуск, синхронизация по времени возрастания и спада, ТВ-синхронизация для захвата строки телевизионного сигнала.
Осциллограф АКИП-4128 обладает удобным управлением: все функции устройства находятся в быстром доступе через кнопки на панели. Питание устройства универсально, время работы с аккумулятором – 5 часов. Прибор имеет ударопрочный, изолированный корпус, выполненный из безопасных материалов. Аппарат поставляют вместе с металлическим кейсом, измерительными щупами, предохранителем, адаптером, аккумулятором, USB- интерфейсом и программным обеспечением, пробником.
Стандартная комплектация: Пробники осциллографа х1/х10 (2 шт.), калибратор пробников, кабель USB, адаптер питания~220 В, сумка, руководство по эксплуатации, CD-диск.
- АКИП-4128/1
- АКИП-4128/2
АКИП-4128 – это современный цифровой осциллограф с функциями мультиметра. Осциллограф АКИП-4128 оснащен двумя полностью изолированными входами, что позволяет получать информацию одновременно с двух точек. Помимо основных функций, прибор позволяет прозванивать электроцепи, измерять сопротивление, емкость, напряжение, частоту и силу тока.
Осциллограф АКИП-4128 будет полезен при сборке и проверке электроооборудования, а также тестировании и обслуживании радиоустройств. Этот аппарат, благодаря его отличным характеристикам и высокой точности, подходит для использования при лабораторных исследованиях.
АКИП-4128 оборудован цветным экраном для визуального отображения полученных данных. Осциллограммы записываются и показываются покадрово. Вы можете самостоятельно устанавливать скорость записи графиков, максимальная скорость - 2500 кадров в секунду.
Каждый измерительный канал устройства имеет длину памяти 1 МБ, при соединении каналов их память суммируется и составит 2 МБ. Внутренняя память осциллографа АКИП-4128 - 2 ГБ, однако она может увеличена опционарно до 16 ГБ. Информацию, полученную прибором можно перенести на ПК или внешний носитель для более детального анализа.
Осциллограф АКИП-4128 оснащен функцией математической обработки данных: сложение, вычитание, умножение, деление, инверсия, БПФ. Также аппарат имеет режим X-Y и режим интерполяции Sin X/х. Устройство имеет несколько режимов синхронизации: фронтальная, переменная по 2-м каналам, поочередный запуск, синхронизация по времени возрастания и спада, ТВ-синхронизация для захвата строки телевизионного сигнала.
Осциллограф АКИП-4128 обладает удобным управлением: все функции устройства находятся в быстром доступе через кнопки на панели. Питание устройства универсально, время работы с аккумулятором – 5 часов. Прибор имеет ударопрочный, изолированный корпус, выполненный из безопасных материалов. Аппарат поставляют вместе с металлическим кейсом, измерительными щупами, предохранителем, адаптером, аккумулятором, USB- интерфейсом и программным обеспечением, пробником.
Стандартная комплектация: Пробники осциллографа х1/х10 (2 шт.), калибратор пробников, кабель USB, адаптер питания~220 В, сумка, руководство по эксплуатации, CD-диск.
Проведем демонстрацию оборудования онлайн
Характеристики
| АКИП-4128/1 | АКИП-4128/2 | |
| Режим осциллографа | ||
| Канал вертикального отклонения | ||
| Полоса пропускания | 0…60 МГц | 0…100 МГц |
| Время нарастания | ≤ 5,8 нс | ≤ 3,5 нс |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…100 В/дел | |
| Погрешность уст. Коткл. | ± 3 % | |
| Постоянное смещение | 2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В | |
| Входной импеданс | 1 МОм (± 2 %) / 18 пФ (± 3 пФ) | |
| Макс. вх. напряжение | Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III | |
| Связь по входу | Открытый, закрытый, “земля” | |
| Канал горизонтального отклонения | ||
| Коэф. развертки (Кразв.) | 2,5 нс/дел…50 с/дел | |
| Погрешность уст. Кразв. | 0,005 % | |
| Режим работы | Основной, ZOOM окна, самописец (ROL), X-Y | |
| Синхронизация | ||
| Ист. синхронизации | Канал 1, Канал 2 | |
| Режимы запуска разв. | Автоколебательный, ждущий, однократный | |
| Тип синхронизации | По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) | |
| Аналого-цифровое преобразование | ||
| Разрядность АЦП | 8 бит | |
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении), Эквивалентная 50 ГГц (для периодического сигнала) | |
| Интерполяция | Sin (х) /х | |
| Объем памяти | Быстрая: 20 кБ на канал (40 кБ при объед. каналов) | |
| Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов) | ||
| Режим сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, | |
| накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел) | ||
| Измерения | ||
| По вертикали | Пик-пик, амплитуда, макс., мин., "высокий" уровень, "низкий" | |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза | |
| Измерение вр. задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Курсорные | ΔU, ΔT, Δ1/T (вручную), режим "слежение" | |
| Режим мультиметра | ||
| Постоянное и переменное (СКЗ) напряжение | ||
| Пределы измерения напряжений DC напряжений | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В | |
| Пределы измерения напряжений AC | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц) | |
| Разрешение | Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В | |
| Вх. сопротивление | 10 МОм | |
| Погрешность | Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр | |
| Постоянный и переменный (СКЗ) ток | ||
| Предел измерений | 60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц) | |
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА | |
| Погрешность измерения | ± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А) | |
| Сопротивление | ||
| Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм | |
| Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм | |
| Погрешность | ± 1 % ± 5 емр | |
| Прозвон цепи | ||
| Порог срабатывания | <50 Ом | |
| Индикация | Непрерывный зв. сигнал f=2 кГц | |
| Испытание P-N | ||
| Макс. ток теста | 1,5 мА | |
| Напряжение теста | 0…2 В | |
| Емкость | ||
| Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ минимальное измерение от 5 нф | |
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ | |
| Погрешность | ± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр | |
| trendPlot | ||
| Режим просмотра | Полный - отображение всех записанных данных Нормальный - отображение последних записанных данных | |
| Длина памяти | Осциллограф: 800 кБ; Мультиметр: 1,2 МБ | |
| Длительность записи | Осциллограф: > 24 часов; Мультиметр: > 33 часов | |
| Источник сигнала | Канал 1 (2), 1 и 2, мультиметр | |
| Доп. функции | Ручной запуск, курсорные измерения, растяжка (Zoom) | |
| Регистратор | ||
| Коэф. развертки (Кразв.) | 100 мс/дел…50 с/дел | |
| Длина памяти | Внутренняя: 7 МБ при объединении (3,5 на канал) Внешняя: в зависимости от объема USB-flash диска | |
| Дополнительные возможности | ||
| Интерфейс | USB 2.0 для сохранения данных и дистанционного управления | |
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия | |
| Документирование | Запись и воспроизведение до 2500 кадров | |
| Сохранение данных | Запись формы сигнала в стандартах Bmp, CSV | |
| Общие данные | ||
| Память | 10 осциллограмм / 20 профилей (внутр./внеш USB-flash) | |
| ЖК-дисплей | Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. "6.000" | |
| Интерфейс | USB 2.0 – 2шт (device, host) | |
| Универсальное | ~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. | |
| питание | батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы) | |
| Условия эксплуатации | 0 °С…40 °С; отн. влажность не более 75 % | |
| Габаритные размеры | 259 × 163 × 53 мм | |
| Масса | 1,5 кг (с аккумулятором) | |
