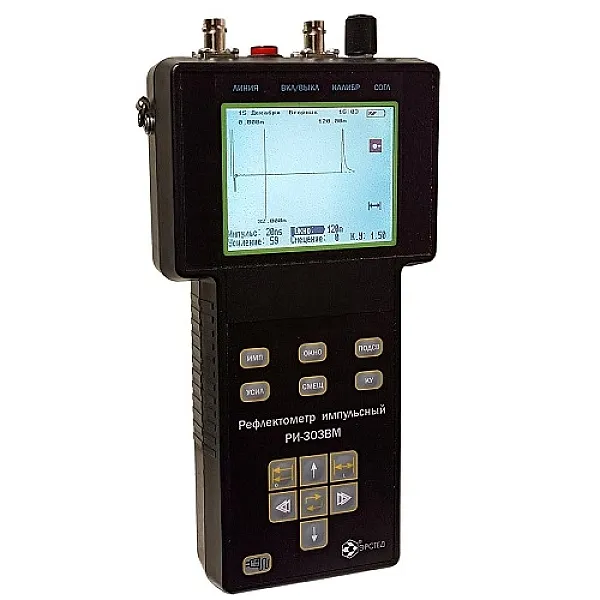

Рефлектометр-тестер РИ-303ВМ СТРИЖ

Рефлектометр-тестер РИ-303ВМ СТРИЖ

Рефлектометр-тестер РИ‑303ВМ предназначен для оперативного поиска неисправностей в кабельных сетях.  Небольшие габариты и вес делают РИ-303ВM удобным для работы в стесненных условиях кабельных колодцев.

Небольшие габариты и вес делают РИ-303BM особенно удобным для работы в стесненных условиях кабельных колодцев. А высокие точностные характеристики позволяют эффективно применять его как в ближних, так и в дальних зонах.

Особенности портативного цифрового рефлектометра

• отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек с подсветкой;
• измерение в реальном масштабе времени;
• максимальная дальность – до 4,8 км;
• высокое разрешение по дальности: 12.5 см на всём
• диапазоне измерений; подавление асинхронных помех;
• цифровая установка параметров контролируемых линий и всех настроек прибора;
• возможность детального рассмотрения любого участка рефлектограммы;
• цифровая индикация расстояния до любого участка рефлектограммы;
• цифровая индикация расстояния между любыми участками рефлектограммы;
• встроенная автоматическая защита входа прибора по напряжению;
• энергонезависимая память на 100 рефлектограмм;
• встроенная библиотека коэффициентов укорочения (КУ) кабелей различных типов;
• встроенный модуль Bluetooth для обмена данными с компьютером;
• Li-Ion аккумулятор 6000 мА*ч.

Назначение портативного цифрового рефлектометра

Портативный рефлектометр-тестер РИ-303BM предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений:

1. обрывы одной или нескольких жил;
2. короткие замыкания и низкоомные дефекты (менее 1 кОм);
3. дефектные пайки и муфты;
4. неисправные усилители;
5. наличие и место установки ответвителей;
6. замокшие участки или участки с повышенной влажностью;

• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений;

Область применения РИ-303ВМ СТРИЖ

Компактный рефлектометр РИ-303BM применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.); воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.

Силовые кабели всех типов:

• Кабели силовые с изоляцией из пропитанной бумаги в свинцовой или алюминиевой оболочке
• Кабели силовые с резиновой изоляцией
• Кабели силовые с поливинилхлоридной изоляцией
• Кабели силовые с полиэтиленовой изоляцией

Во всех электрических сетях, где применяется силовой кабель:

• Электрические сети общего назначения
• Сети автономного электроснабжения
• Ремонт и обслуживание водного транспорта
• Сети технологических объектов
• Металлургическая промышленность
• Горнодобывающая промышленность
• Железные дороги и пр.
