Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ

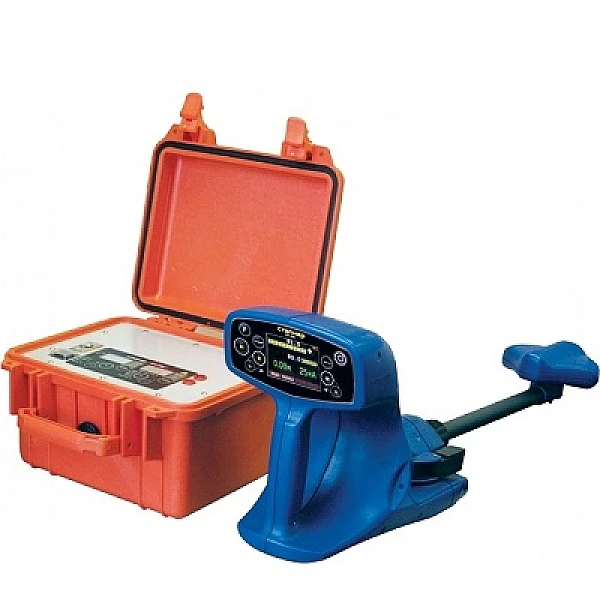

В комплект поставки «Сталкер 75-04» входит генератор ГТ-75 и приемник ПТ-04.
Общие особенности трассопоискового комплекса
GPS – выноска подземных трасс с последующим наложением на карту
поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
наличие четырех рабочих частот и регулируемая выходная мощность ГТ-75 (от 10 до 75) Вт позволяют эффективно проводить весь комплекс работ
возможность комплектации датчиками контроля изоляции (контактным и бесконтактным), индукционными клещами, мини-датчиком для отбора кабельных жил
Преимущественные отличия приемника ПТ-04 от аналогов
высокоинформативный цветной дисплей;
одновременное отображение на дисплее шкалы максимума, шкалы минимума а также непрерывная индикация глубины залегания и силы тока коммуникации в режиме реального времени;
функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию при работе в местах с высокой плотностью коммуникаций;
определение мест повреждения изоляции коммуникаций с одновременным определением её планового положения;
для более точного и наглядного поиска повреждения изоляции можно использовать функцию определения полярности сигнала по входу «ЗОНД», т.е. в месте повреждения изоляции происходит смена знака «+» на «-» .
ПРИЕМНИК ПТ-04
Режим «ТРАССА»
1. Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно.
2. Указание направления тока (от генератора / к генератору).
3. Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты.
4. Функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума”.
Режим «ТРАССА-ЗОНД»
1. Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения.
2. Отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).
Приёмник без применения генератора обеспечивает на рабочих частотах:
«50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;
«РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;
«100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
«550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
«ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
Запись в память приемника ПТ-04:
уровня сигналов с магнитных антенн и по входу ЗОНД;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ЗОНД»;
фазы сигнала по входу «ТРАССА» рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.

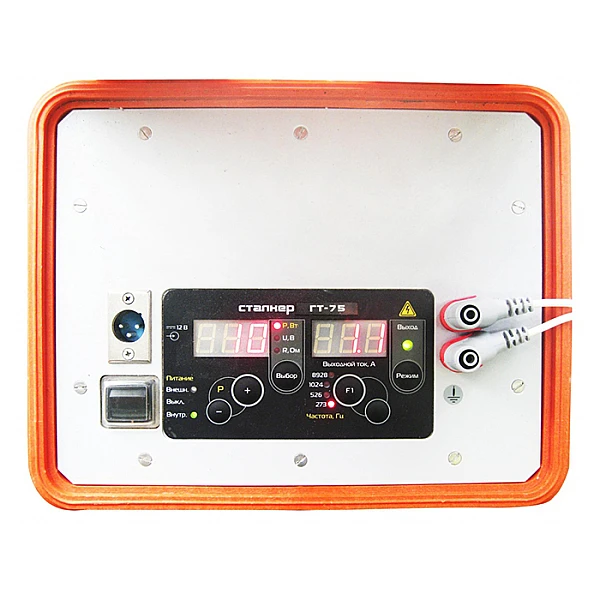

Генератор ГТ-75
Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала Высокая выходная мощность для работы в сложных условиях Автоматическое согласование с нагрузкой для простоты использования Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В) Влагозащищенный, ударопрочный корпус (IP 44)
