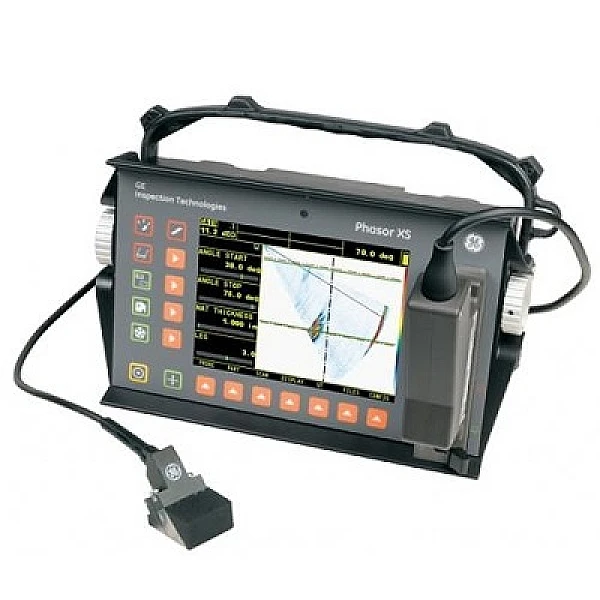

Ультразвуковой дефектоскоп на фазированной решетке Phasor XS

Цена по запросу
Уточнить цену
Наличие
на складе
Гарантия
12 месяцев
Самовывоз
бесплатно

Описание

Ультразвуковой дефектоскоп на фазированной решетке Phasor XS

Тип оборудования: Дефектоскоп ультразвуковой на фазированных решетках, ультразвуковой сканер
Производитель: GE Sensing & Inspection Technologies
Серия: Phasor
Модели: Phasor XS
Описание: Дефектоскоп ультразвуковой для поиска дефектов, расслоений, трещин в металле
Гарантия на дефектоскоп Phasor XS: 1 год.



Назначение ультразвукового дефектоскопа Phasor XS:

Дефектоскоп Phasor XS - ультразвуковой дефектоскоп на фазированной решетке выводит доказанные преимущества получения изображения посредством фазированной решетки на новый уровень. Этот портативный и прочный прибор сочетает в себе преимущества производительности фазированной решетки и гибкость стандартного ультразвукового дефектоскопа. В сочетании с преобразователями, использующими технологию ультразвуковых фазированных решеток, ультразвуковой дефектоскоп Phasor XS может решить Ваши самые ответственные задачи дефектоскопии за более короткое время и при приемлемых затратах.

Дефектоскоп с фазированной решеткой Phasor XS весит меньше 4 кг и имеет тот же самый внешний вид и прочность конструкции, как и хорошо известная модель ультразвукового дефектоскопа USN 60. Простота настройки и управления прибором Phasor XS делает его доступным для дефектоскопистов, аттестованных на II уровень по ультразвуковому методу без дополнительного обучения. Данные легко собирать, анализировать и архивировать.

Серия ультразвуковых дефектоскопов Phasor поставляется в 3-х различных моделях с улучшенными функциями и обновленным программным обеспечением. Ультразвуковой дефектоскоп Phasor CV - это стандартный дефектоскоп, функции которого могут быть расширены до дефектоскопа Phasor 16/16 Weld либо дефектоскопа 16/64 Phasor XS. Для режима контроля с применением фазированной решетки необходимо просто обновить ПО Phasor 16/16 Weld или Phasor XS. При этом не потребуется никаких изменений конструкции, используется тот же удобный интерфейс, что и у модели Phasor CV, и требуется минимальное обучение работе с прибором. Благодаря применению датчиков с фазированной решеткой, дефектоскопы Phasor удовлетворяют самые строгие требования к контролю при минимальных временных затратах и по доступной цене.
Модели ультразвуковых дефектоскопов Phasor 16/16 Weld и Phasor XS могут быстро переключаться на режим стандартного УЗК дефектоскопа, так что операторы смогут использовать любые стандартные преобразователи для оценки дефектов (размера и расположения).

Новая модель дефектоскопа Phasor XS CV/DM - дефектоскоп на фазированной решетке с полноценной В-разверткой, работающий как в обычном режиме, так и в режиме толщиномера. Ультразвуковой дефектоскоп Phasor XS CV/DM обеспечивает простой и надежный метод контроля коррозии, выявляя точечную коррозию, с отображением максимально информативной картинки и предоставлением цифровых данных о размерах и расположении коррозии. Это обеспечивается специально разработанными уникальными 32-элементными раздельно-совмещенными преобразователями. Они реализуют полное линейное покрытие контролируемой поверхности и высокое разрешение в подповерхностной зоне. Такое сочетание идеально для быстрого обнаружения и оценки коррозии.
Ультразвуковой дефектоскоп на фазированной решеткеPhasor XS  имеет Сертификат Федерального агентства по техническому регулированию и метрологии об утверждении типа средств измерений № 29818, действителен до 01.12.2012 г.


Отличительные особенности ультразвукового дефектоскопа Phasor XS:

  • В полном смысле слова портативный дефектоскоп с фазированной решеткой, работающий от аккумулятора, масса менее 4 кг;
  • Простота эксплуатации позволяет легко переходить с традиционной ультразвуковой дефектоскопии на контроль с применением фазированной решетки;
  • Электронное управление и возможность выбора угла ввода луча, фокуса и размера;
  • Одновременный контроль несколькими лучами из одного положения;
  • Полноцветный, секторный дисплей реального времени с выбором А-развертки;
  • Полноэкранная В-развертка, реверсивное и зеркальное отображение;
  • Прочный корпус, выдерживающий тяжелый режим эксплуатации на рабочем участке;
  • Возможность использования герметичного чехла защищающего дефектоскоп от загрязнения;
  • Хранение секторных изображений и А-разверток;
  • Диалоговые преобразователи 16/64;
  • Калькулятор величины задержки;
  • Кнопочное управление для работы прибора в чехле;
  • Передача изображения с помощью SD-карты.


Области применения ультразвукового дефектоскопа Phasor XS:

  • Нефть и газ – трубопроводы, ёмкости, сварные соединения продольные, поясные сварные соединения, сопла и фланцы, толстостенные резервуары под давлением.
  • Ультразвуковой контроль в нефтегазовой индустрии зачастую проводится в труднодоступный местах. Дефектоскописты порой вынуждены находится на высоте (на лесах), в траншее рядом с трубопроводом. Ультразвуковой дефектоскоп GE Phasor XS специально предназначен для применения в труднодоступных условиях, т.к. является действительно портативным прибором с фазированной решеткой. Корпус дефектоскопа может одинаково хорошо стоять как на плоской, так и на криволинейной поверхности.
  • Электроэнергетика, атомная энергетика - сварные швы, сосуды под давлением,  системы трубок, лопатки турбин, роторы, композитные материалы.
  • Авиакосмическая промышленность - царапины и насечки (Scribe Line), сварные швы, шасси, композитные структуры (расслоение и расклеивание).
  • Транспорт – рельсы, сварные швы, точечная сварка, оси, валы, шпиндели, тормозные диски, стыки.

Используя переносные фазированные решетки, ультразвуковой дефектоскоп Phasor XS поможет Вам выдерживать и сокращать сроки проведения контроля.
Не секрет, что стремление к более высокому качеству контроля при более низких затратах – задача номер один в проведении диагностики. Важнейшую роль играет быстрое и точное тестирование. Именно поэтому Phasor XS – первый портативный ультразвуковой дефектоскоп фирмы GE Inspection Technologies с фазированной решеткой, поможет Вам и в этой отрасли.

Характеристики

Технические характеристики ультразвукового дефектоскопа Phasor XS (традиционный дефектоскоп):

Скорость звука:1000 – 16000 м/с
Задержка экрана:0 – 2,5 м
Задержка преобразователя:0 – 999.9 мкс
Усиление:0 – 110 дБ, шагом 0,2 ; 0,5 ; 1 ; 2 ; 6 ; 12 дБ (в зависимости от настройки)
Мощность сигнала:высокая и низкая
Демпфирование:50 и 1000 Ом
Рабочие частоты:0.3 – 15 МГц
Фильтр:1, 2, 2,25, 4, 5, 10 и 15 МГц
Представление сигнала:Двухполупериодное детектирование, детектирование по положительной или отрицательной полуволне, ВЧ-сигнал (до 50мм)
Отсечка:до 80%
Частота следования сигнала:15 – 2000 Гц, с шагом 5 Гц, автоматическое, ручное и внешнее управление
Стробы:2 независимых строба, настройка начала и ширины, от 5% до 90% высоты экрана шагом 1%.

Технические характеристики ультразвукового дефектоскопа Phasor XS (фазированная решетка):

Количество каналов:16
Количество элементов:64 элемента
Циклов:128
Задержка канала:0 – 10,24 мкс, шагом 5 нс, встроенный калькулятор фокусных параметров
Частота следования:15 – 7680 Гц
Диапазон: min:0 – 7,6 мм (продольная волна по стали)
0 – 4,2 мм (поперечная волна по стали)
Диапазон: max:0 – 1073 мм (продольная волна по стали)
0 – 1073 мм (поперечная волна по стали)
Скорость звука:1000 – 16000 м/с
Задержка экрана:0 – 1 м (продольная волна по стали)
Усиление:0 – 40 дБ (аналогвый), шагом 0,2 дБ
0 – 53 дБ (цифровой), шагом 0,2 дБ
Генератор:управляемый 2-полюсный (прямоугольный импульс)
Диапазон частот:0,6 – 6,5 МГц, фильтр 2, 3, 4, 5 МГц
Представление:Двухполупериодное детектирование, детектирование по положительной или отрицательной полуволне, ВЧ-сигнал
ВРЧ:40 дБ, 6 дБ/мкс, 16 точек для каждого канала
Стробы:2 независимых строба, настройка начала и ширины, от 5% до 90% высоты экрана шагом 1%
Режимы измерения:По фронту или пику
Разрешающая способность:5 нс (0,015 мм)
Изображение:Линейное и секторное

Общие технические характеристики ультразвукового дефектоскопа Phasor XS:

Дисплей:6.5" TFT цветной ЖК-индикатор, 133 x 99 мм (ШxВ) / 640 x 480 точек
Размеры (ШxВxГ):282 x 171 x 159 мм
Масса:3.8 кг (включая аккумуляторные батареи)
Рабочие температуры:0° ... 50°C
Класс защиты:IP54
Питание:литий-ионные аккумуляторы (6 ч непрерывной работы) или от сети
Память:256 кБ встроенная память, SD карта внешняя память
Разъем:традиционный: 2 x Lemo 00- фазированная решетка: Tyco / Amp ZIF
Интерфейс:RS 232 C (двунаправленный, 300 - 115, 200 бод)

Комплектация

Комплектация:
  • Зарядное устройство с разъемом ODU
  • аккумулятор Li-ионный, подключаемый в новое гнездо ODU.
  • комплект прозрачных пленок для защиты экрана (10 штук).
  • Сертификат производителя и руководство по эксплуатации прибора на русском языке,
  • карта памяти SD (512 МВ).
  • Сетевой адаптер
  • USB разъем
  • считывающее устройство для SD-карты.
  • Комплект резиновых ручек + крепежные винты (4 шт.)
  • Для преобразователя РА-4М16Е0,5Р прилагается призма VKPA-8/16, 36 гр.
  • Преобразователь РА-4М16Е0.5Р состоит из 16 элементов, 4 МГц, шаг 0,5 мм.
  • защитный резиновый чехол;
  • жесткий кейс для перевозки
