Универсальный радарный уровнемер STREAMLUX SLL-RD8000
- Наличие
- уточняйте
- Гарантия
- 12
- Самовывоз
- Тюмень
Описание
Радарный уровнемер STREAMLUX SLL-RD8000
Радарные уровнемеры SLL-RD8000 - это современные высокоточные приборы для бесконтактного измерения уровня жидкостей, сыпучих и твёрдых материалов в практически любых, даже самых сложных технологических условиях, в диапазоне дальности до 150 м с точностью до 1 мм.
Используя принцип частотной модуляции сигнала, радарные уровнемеры SLL-RD8000 работают даже в условиях сильного парения, запыления и конденсации, для них не является помехой вспенивание, кипение или перемешивание измеряемого материала. Эти приборы отлично работают при температуре измеряемого вещества от -40 до +1200°С. Давление в ёмкости может достигать 50 атмосфер, агрессивность среды не имеет значения.
Радарные уровнемеры SLL-RD8000 могут устанавливаться в ёмкостях всех типов, включая колонны, силосы, дробилки, мешалки, реакторы, сепараторы и доменные печи и использоваться при хранении, приготовлении и перевозке. Они не требуют переналадок и сложного обслуживания, не подвергаются механическому износу, не требуют расходов на эксплуатацию.
ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:
Жидкостей:
- вода чистая, воды сточные
- все виды жидкостей в пищевой промышленности
- кислоты, щёлочи, растворители, спирты
- масла любого типа
- сырая нефть и нефтепродукты
- сжиженный нефтяной газ
Твёрдых веществ:
- пластики в виде порошков и гранул
- цемент, клинкер, известняк
- руда, гравий, песок и щебень
- уголь всех видов, пылеугольная крошка, сухая зола
- глинозём
- зерно, мука и другие сыпучие пищевые продукты
А также:
Шлама, пульпы, навозной жижи и других подобных субстанций
Для измерения агрессивных веществ передняя часть антенны может быть прикрыта антикоррозийной оболочкой, проницаемой для радиолучей.
Уровнемер SLL-RD8000 незаменим, когда нужно провести высокоточные (с точностью до 1 мм) измерения на расстояниях от 7 см до 150 метров. При этом измеряемая среда может иметь температуру до +1200°С и быть прикрыта паром, пылью или пеной.

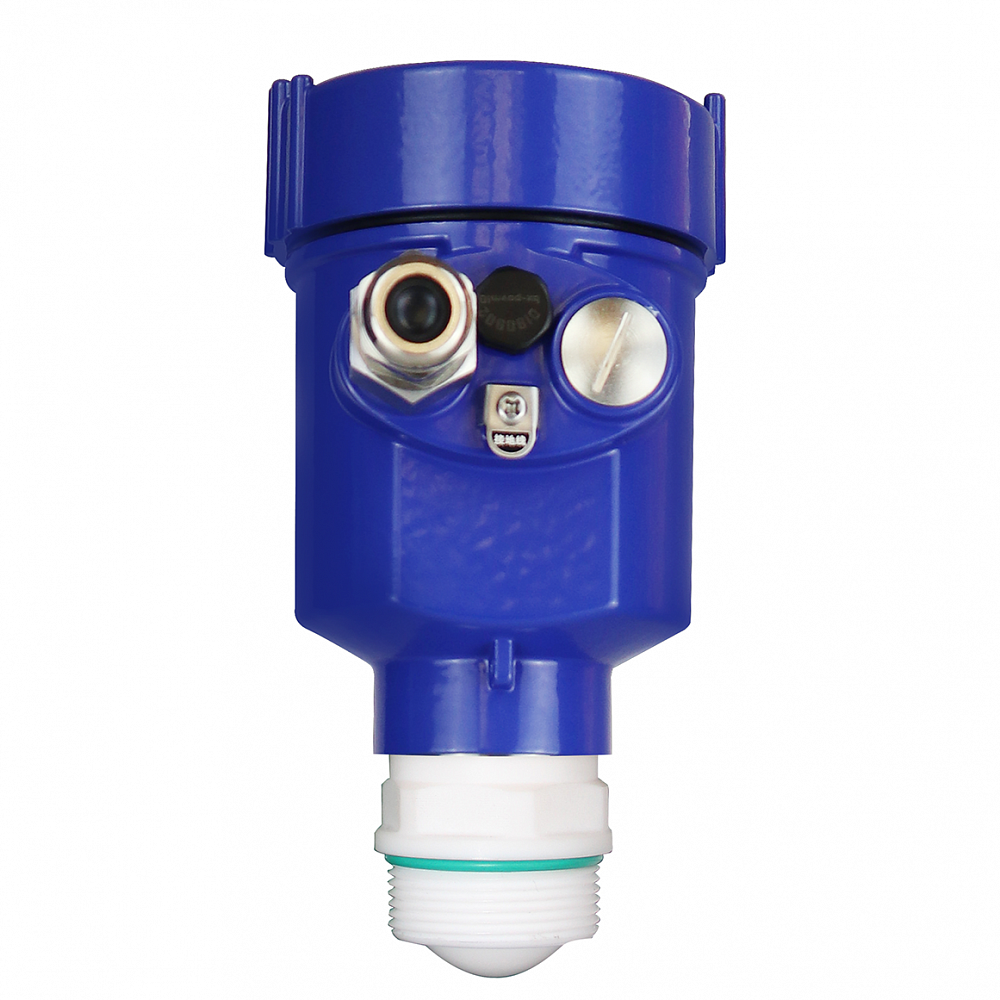

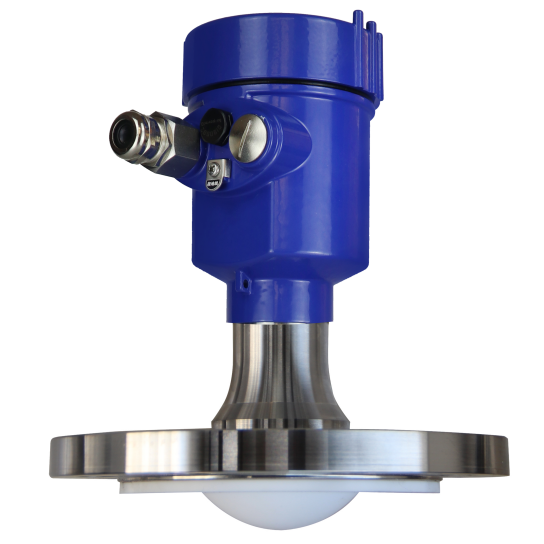

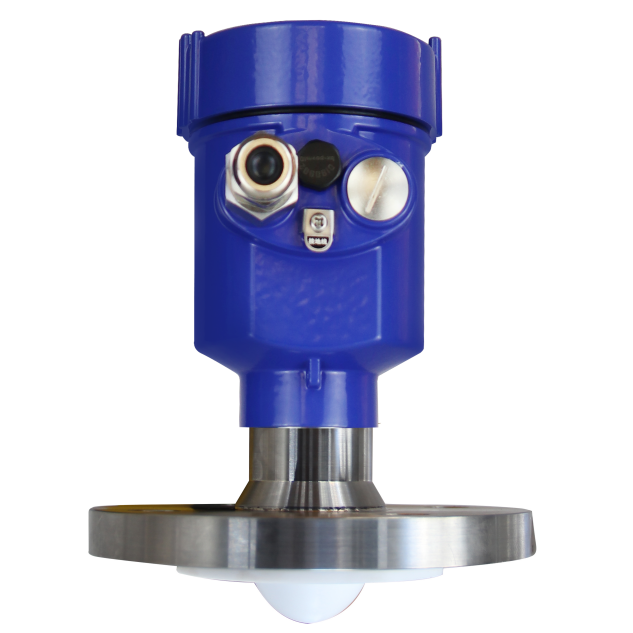

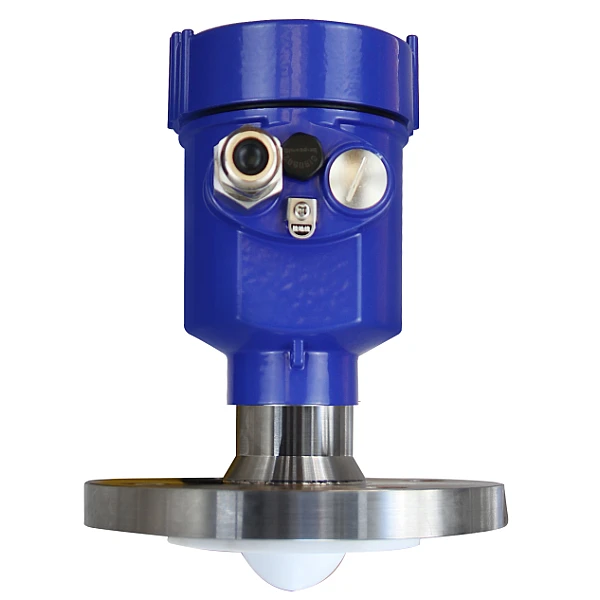

Компактная линзовидная антенна позволяет устанавливать радарные уровнемеры в резервуарах со сложной геометрией и в узких обводных трубах.

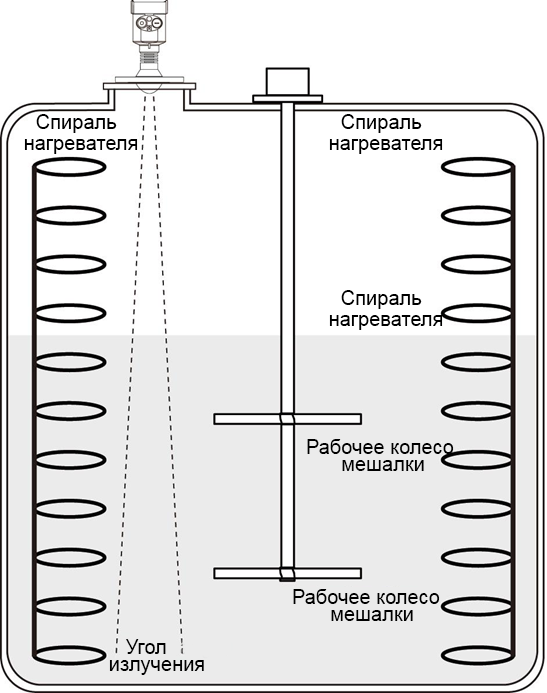

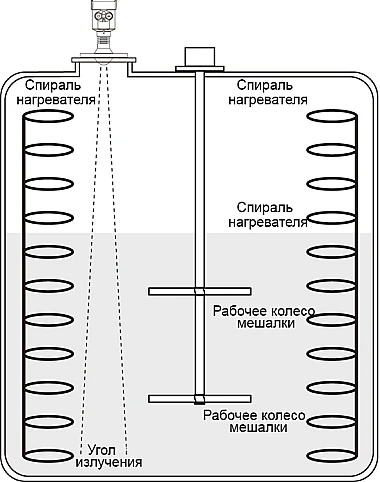

Предельно узкий угол излучения (до 3°) уменьшает образование помех и обладает хорошими показателями проникновения, обеспечивая точные измерения даже в условиях налипания, конденсации и сильной запылённости, при этом не требуется никаких дополнительных продувочных устройств.
Уровнемеры серии SLL-RD8000, за счёт концентрированности и мощности начального импульса, отлично работают в средах с малой диэлектрической постоянной (мука, порошки и гранулы пластмасс, масла, нефть и нефтепродукты).
Данные по уровню отображаются на экране вторичного преобразователя, а также могут переданы через аналоговый или цифровой порт в системы диспетчеризации и автоматизированного управления техпроцессами.
ИЗМЕРЕНИЕ СЫПУЧИХ МАТЕРИАЛОВ

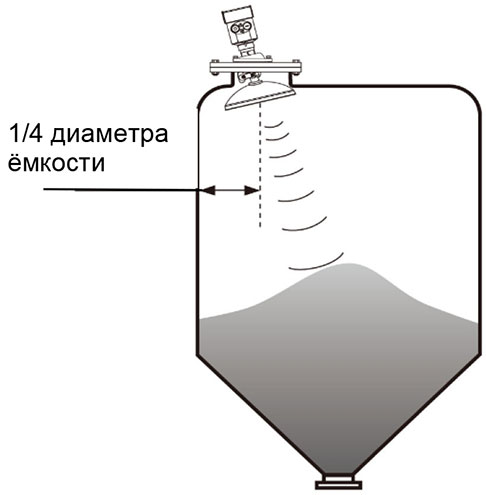

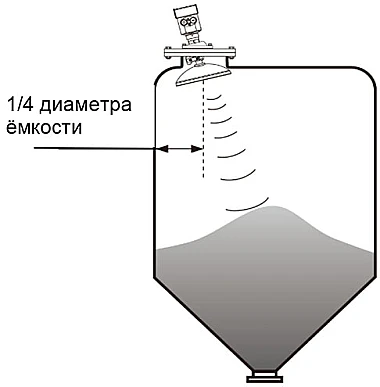

При засыпке сыпучих материалов в бункеры и силосы создаётся неровность верхней поверхности материала, характеризуемая углом естественного откоса.
Данный угол определяется для конкретного материала и должен учитываться при измерении его уровня, Это важно, т.к. измерительный луч уровнемера приходя к поверхности под слишком острым углом будет отражаться в сторону от приёмной антенны.
Для решения этой проблемы применяется монтаж уровнемера на подвесе, позволяющем регулировать угол излучения радара относительно горизонтальной плоскости и учитывать угол естественного откоса материала. Регулировка заключается в приведении биссектрисы угла излучения радарного уровнемера в перпендикуляр к плоскости обрушения материала.

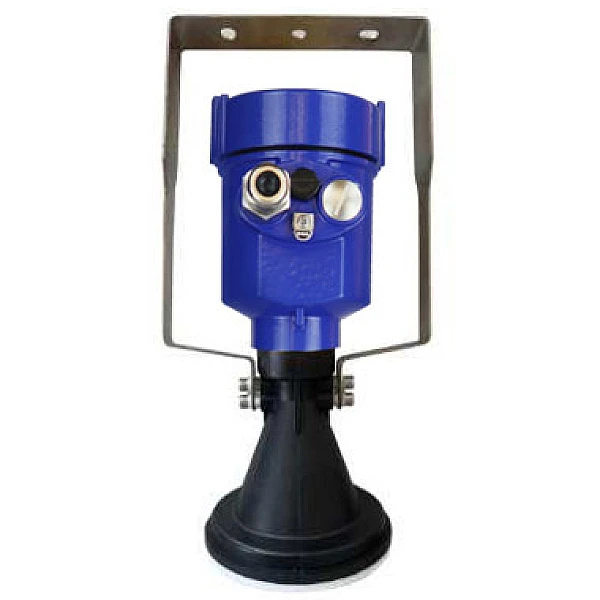

Радарные расходомеры Streamlux SLL-RD8000 могут поставляться с подвесам на кардан или рамку-кронштейн и на 100% решают задачи измерения уровня сыпучих материалов.
ИЗМЕРЕНИЕ ПРИ СВЕРХВЫСОКИХ ТЕМПЕРАТУРАХ
Благодаря модульной конструкции, уровнемеры серии SLL-RD8000 могут изготавливаться в различных специализированных вариантах.
Например, для измерений в области металлургии разработан специальный теплоотводящий переходник, позволяющий измерять материалы, имеющие температуру до 1200°С.
Если вы не нашли подходящий для себя вариант в стандартных моделях, наши специалисты подберут решение вашей специфической задачи.
ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА УРОВНЕМЕРОВ SLL-RD8000
Радар миллиметрового диапазона волн с минимальной слепой зоной (от 10 см).
- Компактные антенны позволяют решать задачи в различных производственных условиях.
- Высокая проникающая способность позволяет работать в нормальном режиме даже в условиях налипания и конденсации на оболочке антенны.
- Нескольких режимов измерения. Время реакции уровнемера в режиме быстрого измерения составляет менее 1 с.
ПРИНЦИП РАБОТЫ

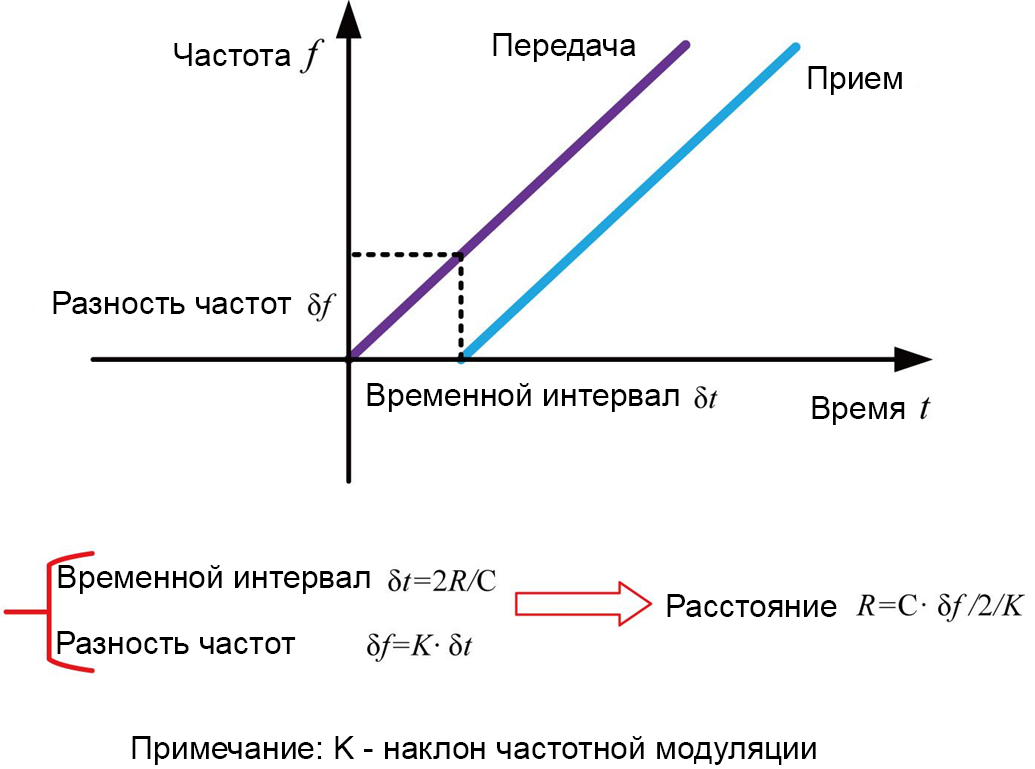

Общий принцип работы радарного уровнемера SLL-RD8000 основан на эффекте частотной модуляцией. Установленный в верхней части резервуара излучатель непрерывно формирует частотно модулированный сигнал, линейно изменяющийся во времени. Приём отражённого сигнала осуществляется с помощью той же антенны и также в непрерывном режиме.
В результате, на выходе получается смесь сигналов, которая анализируется с применением специального программного обеспечения для выделения и максимально точного измерения частоты полезного эхо-сигнала, отражённого от измеряемой среды. Разность частот между переданным и принятым сигналом пропорциональна расстоянию до поверхности среды: R=C (скорость)*δf (разность частот)/2/K (наклон частотной модуляции).
Поскольку скорость света C и наклон частотной модуляции K известны, разность частот δf может быть оценена для получения расстояния R от места установки радара до поверхности материала, а затем, зная общую высоту резервуара, мы можем узнать уровень материала простым вычитанием.
Проведем демонстрацию оборудования онлайн или в нашем офисе
