Cистема контроля изоляции трубопроводов Radiodetection PCM+
Положение трубопровода и состояние изоляции, определяется с использованием электрометрического комплекта Radiodetection PCM+ в соответствии с Ведомственным руководящим документом 39-1.10-026-2001 «Методика оценки фактического положения и состояния подземных трубопроводов». Система PCM+ состоит из портативного генератора и ручного приемника (рис. 1).
Рис. 1 Комплект Radiodetection
Генератор соединен со станцией катодной защиты, подающей специальный сигнал постоянного тока в трубопровод. Приемник определяет этот особый сигнал на расстоянии до 30 км., идентифицируя положение и глубину залегания трубы (рис. 2).
Рис. 2 Схема подключения PCM+
Этапы обследования трассы и изоляции трубопровода:
Установка и подключение токового генератора к обследуемому трубопроводу (рис. 3);
Установка заземления;
Наземный поиск и измерение характеристик подземного трубопровода (рис. 4);
Оформление результатов контроля.
Рис. 3 Установка и подключение токового генератора к обследуемому трубопроводу
Рис. 4 Наземный поиск и измерение характеристик подземного трубопровода
После того, как участок трубопровода, где находится повреждение, определен, с помощью А-рамки может быть точно установлено положение и глубина залегания повреждения в пределах 1 м. Система PCM+ позволяет легко и точно локализовать и картографировать трубопровод даже в таких областях, где имеется контакт с другими металлическими конструкциями, электрические помехи или области с массовым скоплением коммуникаций. При этом система обеспечивает одновременное измерение наводимого тока и градиента напряжения переменного тока. Это позволяет исключить необходимость работ оператора по установке "диапазонов тока" и ручных вычислений для определения токов катодной защиты вдоль трубы, которые обычно требуют прямого подключения. Каждый раз, когда система PCM+ выполняет картографирование в любом из режимов, а также при сохранении и отображении информации на дисплее приемника, все полученные данные могут быть отправлены через Bluetooth® в РС или в дополнительный "карманный" компьютер (с GPS) и отображены в различном графическом формате для выполнения быстрого анализа.
Система PCM+ и ее дополнительное оборудование – точный, быстродействующий и надежный инструмент для картографирования токов систем катодной защиты.
Проведем демонстрацию оборудования онлайн или в нашем офисе
Характеристики
Комплектация

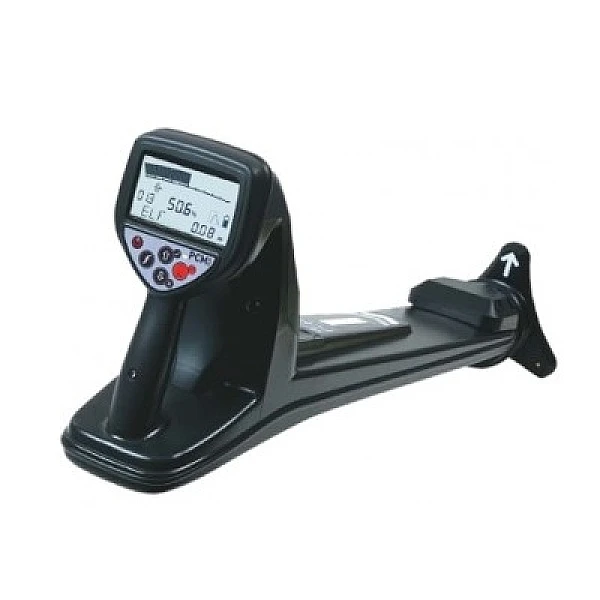

Локатор PCM+ (с лапой-магнитометром)
Генератор PCM-Tx
Сумка для переноски локатора
Инструкция по эксплуатации на русском языке
Комплект проводов для прямого подключения генератора с зажимами типа «крокодил»
