AN5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град
- Наличие
- на складе
- Гарантия
- 12
- Самовывоз
- Москва
Проведем демонстрацию на вашем объекте
Описание

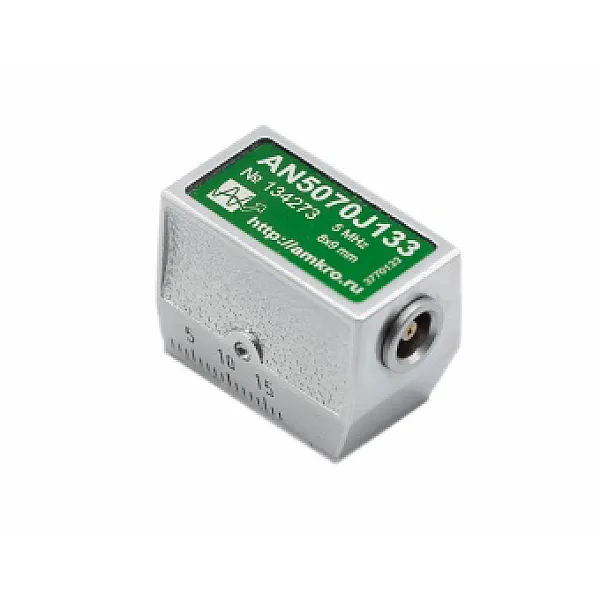

AN5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град
Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 5 МГц, угол ввода в сталь 70 град.
Выполняются с притиркой под определенный диаметр трубы
Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Выполняются с притиркой под определенный диаметр трубы
Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение: AN5070Jxx, где
AN -тип корпуса и конструкции;
50 - частота 5,0 МГц
70 - угол ввода УЗ колебаний 70 градусов (для стали марки 20)
J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
xx - диаметр притирки
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
Проведем демонстрацию оборудования онлайн
Характеристики
- контактный, наклонный, совмещенный, поперечных волн
Направление притирки - вдоль направления излучения УЗ колебаний
Диаметр притирки - любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20 - 70 °
- Обозначение по ГОСТ
- П121-5-70-ДХХ (где XX - диаметр кривизны поверхности)
- Номинальная частота преобразователя
- 5,0 МГц ± 10%
- Тип излучаемых волн
- поперечные
- Размер пьезокерамического элемента
- 8х9 мм
- Размер контактной поверхности (до притирки)
- 13х24 мм
- Материал призмы
- орстекло
- Разъем подключения
- Lemo 00.250
- Встроенный согласующий элемент
- индуктивность
- Материал корпуса
- латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ)
- 16,5 х 28 х 22 мм
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип
