Импульсный рентгеновский аппарат АРИНА-7

Цена по запросу
Уточнить цену
Наличие
на складе
Гарантия
12 месяцев
Самовывоз
бесплатно

Описание

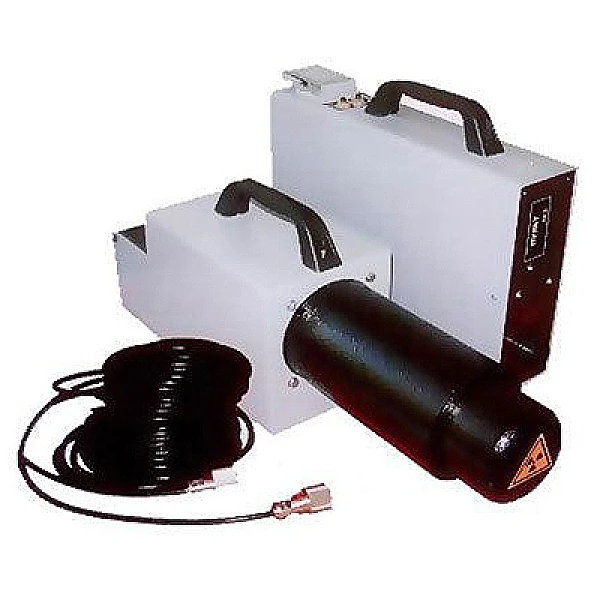

Портативный импульсный рентгеновский аппарат АРИНА-7

Тип оборудования: Рентгеновский аппарат, рентгенаппарат, рентгеновский дефектоскоп, рентгеновская трубка
Производитель: Россия
Серия: АРИНА
Модель: АРИНА-7
Описание: Переносной импульсный рентгеновский аппарат
Гарантия: 12 месяцев

Назначение рентгеновского аппарата АРИНА-7

Портативный импульсный рентгеновский аппарат АРИНА-7 предназначен для дефектоскопии промышленных изделий, методом радиографического неразрушающего контроля (методом рентгенографии). Рентгеновский аппарат АРИНА-7 применяют в промышленности для контроля качества сварных швов трубопроводов, металлических сварных конструкций, листовых и профильных изделий, а также отливок и паковок из цветных и черных металлов.
Импульсный рентгеновский аппарат Арина-7 является одним из самых мощных приборов в этой серии с рабочим напряжением анода на рентгеновской трубке не менее 250 кВ. Рентгеновский аппарат этой серии представляет собой компактную переносную модель, в которой учтены последние достижения и разработки в области радиографии. Импульсный аппарат АРИНА-7 состоит из рентгеновского моноблока и ручного пульта управления, которые соединены между собой кабелем длинной 20 метров, что обеспечивает полную безопасность оператора.

Рентгенаппарат АРИНА-7 позволяет контролировать объекты толщиной стали до 80 мм, что дает этому аппарату широкие спектр применения в области радиографии. Кроме этого, рентгеновский аппарат Арина 7 имеет существенно больший ресурс работы по сравнению с аппаратами предыдущей серии.
Рентгеновский аппарат Арина 7 работает на принципе взрывной электронной эмиссии в рентгеновской трубке с холодным катодом.

Отличительные особенности рентген аппарата Арина-7

Компактный и простой рентгеновский аппарат, не требующий специальных навыков работы.
Самый популярный рентгеновский аппарат в России. Имеет хорошее рабочее напряжение на трубке- 250 кВ
Простота в обслуживании
Максимальная толщина просвечиваемого материала по стали:
- с применением высококонтрастной рентгеновской пленки в комбинации со свинцовыми усиливающими экранами до 40 мм
- с применением высокочувствительной рентгеновской пленки в комбинации с флуоресцентными усиливающими экранами до 80 мм
Возможность направленного и панорамного просвечивания

Условия эксплуатации рентгеновского аппарата арина-7


УХЛ1 по ГОСТ 15150-69, но для работы при температурах от минус 40 до плюс 50°С, атмосферном давлении 101,3+5,3-25,6 кПа (760+40-200 мм рт. ст.), относительной влажности воздуха до 100% при температуре плюс 25° С и при более низких температурах без конденсации влаги.
Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1000 имп. не менее 1500 мР. Интервал времени, в течении которого будут набраны 1000 импульсов, соответствует 1,5 минутам при напряжении питания аппарата (220±2) В.
Амплитуда напряжения на рентгеновской трубке 250...270 кВ
Диаметр фокусного пятна: 2 мм
Напряжение питания: сеть переменного тока 220В, 50Гц
Аккумуляторная батарея: 24В
Диапазон экспозиций: (7...300) сек

Масса и габаритные размеры составных частей рентгеновского аппарата АРИНА 7

Рентгеновский блок АРИНА-7:
Масса8,5кг
Длина580мм
Ширина150мм
Высота200мм
Пульт управления:
Масса6,0кг
Длина380мм
Ширина270мм
Высота100мм

ВНИМАНИЕ! Во избежание перегрева рентгеновского блока и выхода его из строя, суммарная экспозиция за 1 час работы аппарата не должна превышать 15 минут.

Характеристики

Характеристики импульсных рентгеновских аппаратов серии Памир и Арина:

Характеристики

ПАМИР-200

ПАМИР-300

АРИНА-1

АРИНА-3

АРИНА-7

АРИНА-9

Рабочее напряжение на рентгеновской трубке (кВ)

200

300

180

180

250

300

Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1,5 мин, мР

600

1500

500
(за 1000 имп)

600

1000

1200

Диаметр фокусного пятна (мм)

2,5

2,5

3

3

2,5

2,5

Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции  10 мин. при использовании

высококонтрастной плёнки со свинцовой фольгой (мм)

20

30

-

-

20

25

плёнки F8 с экранами RCF (мм)

30

40

15

20

25

30

плёнки F8 с экранами NDT 1200 (мм)

40

50

25

30

40

50

Мощность аппарата (Вт)

150

300

100

150

250

300

Источник питания

220В 50Гц=12В

220В 50Гц=24В

=24В

220В 50Гц=24В

Метод просвечивания

направленный / панорамный

Вес излучателя (кг)

5

8

8,9

5,5

7,9

8,1

Габариты излучателя (мм)

405×116×205

460×150×220

530×125×210

420×125×215

515×140×210

520×135×215



Комплектация

Комплект поставки рентгеновского аппарата АРИНА-7

  • Высоковольтный рентгеновский моноблок
  • Блок питания и управления аппаратом
  • Соединительный кабель, 20 м.
  • Транспортировочный футляр
