Комплект стандартных образцов КМД2-0 по ГОСТ 23667-85
С помощью комплекта из двух образцов МД2-0-1 и МД2-0-2 измеряются параметры УЗ дефектоскопов: чувствительность и погрешность измерения координат, а также снимают опорный сигнал от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Материал – сталь 40Х13. Образцы содержат искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,6 мм (в МД2-0-1) или 1,0 мм (в МД2-0-2), залегающие на глубинах от 0,5 мм до 50 мм.

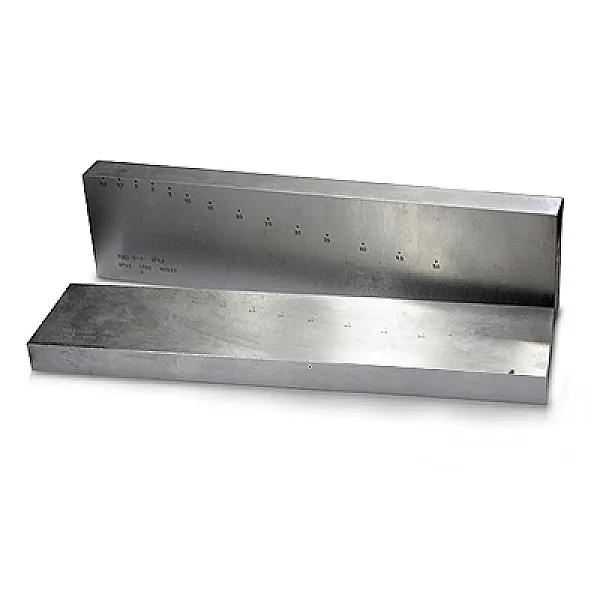

Комплект состоит из двух образцов: МД2-0-1 и МД2-0-2
Диаметры отражателей, мм : - 1,6 Н9 в образце МД2-0-1;
- 1,0 Н9 в образце МД2-0-2.
Линейные размеры образцов, мм :длина - 400 h 14;
высота - 100 h 14;
толщина - 30 h 14 для образца МД2-0-1;
- 25 h 14 для образца МД2-0-2.
