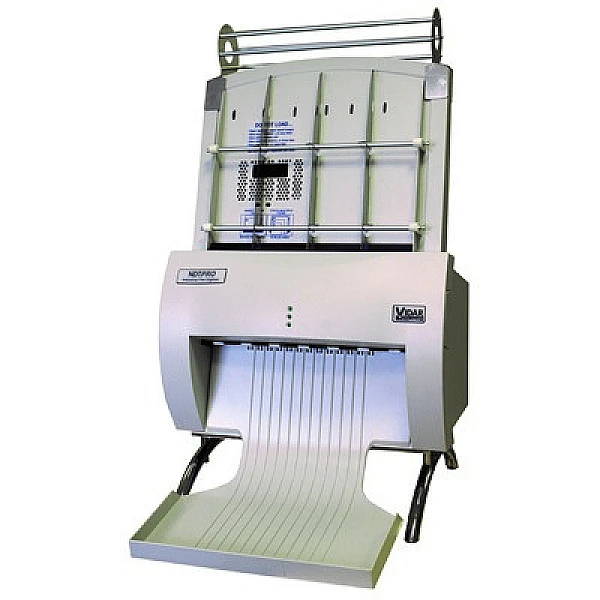

Оцифровщик рентгеновских снимков КАРАТ РС35

Цена по запросу
Наличие
на складе
Гарантия
12 месяцев
Самовывоз
Тюмень

Описание

Оцифровщик рентгеновских снимков КАРАТ РС35

Аппаратно-программный комплекс КАРАТ РС35 (АПК КАРАТ РС35) – современное, технологичное и экономичное решение для оцифровки радиографических снимков, как листовых, так и рулонных (длиной до 5 м).


АПК КАРАТ РС35 состоит из:

  • промышленного оцифровщика радиографических снимков VIDAR NDT PRO с автоподатчиком листовых снимков;
  • стационарного ПК или ноутбука;
  • устройства для подачи рулонных снимков;
  • программного обеспечения X-Vizor.

Применяется для промышленного неразрушающего контроля и отвечает самым высоким требованиям нефтегазовой, авиационно-космической, нефтехимической, атомной, судостроительной и других отраслей промышленности.
АПК КАРАТ РС35 позволяет получать цифровые радиографические изображения высокого качества.

АПК КАРАТ РС35 соответствует стандарту ISO 14096 для классов DB и DS (в режиме накопления),
удовлетворяет требованиям РД Транснефть и СТО Газпром.


Отличительные особенности оцифровщика КАРАТ РС35:

  • В сканере установлены полупроводниковая ПЗС-матрица высокого разрешения HD-CCD™ и легко заменяемая мощная светодиодная лампа (LED), рассчитанная на длительный срок службы.
  • Оцифровка радиографических снимков с оптической плотностью от 0,5 до 4,0 (класс DB - в соответствии с ISO 14096) и – в режиме накопления – от 0,5 до 4,5 (класс DS - в соответствии с ISO 14096).
  • Пространственное разрешение – 11 пар линий на мм с геометрической точностью (не хуже) 1% или 2 пикселя (смотря какое значение больше) по обеим осям.
  • Оцифровывает снимки от 6 до 35 см в ширину и от 20 до 500 см в длину.
  • Оцифровывает в пакетном режиме до 25 листовых снимков смешанного размера без их предварительной сортировки, что значительно повышает производительность.
  • Оцифровывает несколько узких (и длинных) снимков одновременно (параллельно).

Размер

Разрешение

В пикселях (350×430мм)

Пикселя (мкм)

Пикселей на мм

DPI

Пар линий на мм

Скорость оцифровки (сек)

2100×2550

170

6

150

3

27,8

4200×5100

85

12

300

6

55,6

7980×9690

44

22

570

11

105,6





Основные возможности программного обеспечения X-Vizor:

+ 16-бит (65536 градаций/уровней серого) в формате XVZ, поддержка форматов DICONDE, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит) и др.;
+ ведение архивов и баз данных;
+ измерение линейных размеров дефектов, расстояний между дефектами и вычисление площади дефектов;
+ внесение полученных размеров объектов в протокол контроля с выдачей заключений в соответствии с нормативными документами (НД):
  • СТО Газпром 2.2-4-083-2006
  • РД Транснефть 25.160.10-КТН-016-15
  • РД МГ Бованенково-Ухта
  • ГОСТ 23055 + ГОСТ 7512


АПК КАРАТ РС35 существенно помогает дефектоскописту, автоматизированно выполняя следующие действия:

  • поиск и определение параметров некоторых классов дефектов (поры, шлаки и некоторые др.);
  • оценка снимка на соответствие требованиям НД (расположение шва, эталонов, оптических плотностей и др.);
  • отбраковка и выдача заключения в соответствии с НД;
  • просмотр, окончательное редактирование и печать формы заключения.

Комплектация

Комплектация Аппаратно-программного комплекса оцифровки радиографических пленок:

  • Оцифровщик (c автоподатчиком, приемным лотком и USB-кабелем для подключения к компьютеру)
  • Ноутбук* (17.3" Full HD (1920x1080), NVIDIA GeForce GTX850M 4096MB, ОЗУ 8192 Мб,1 Tb HDD, Intel® Core™ i7-4710HQ(2.5), DVD±RW DL, LAN/WiFi, Bluetooth, Windows 8.1) с сумкой для переноски.
  • Программное обеспечение для сканера X-Vizor (св-во гос. рег. №2012610620 от 10.01.2012 г.)
