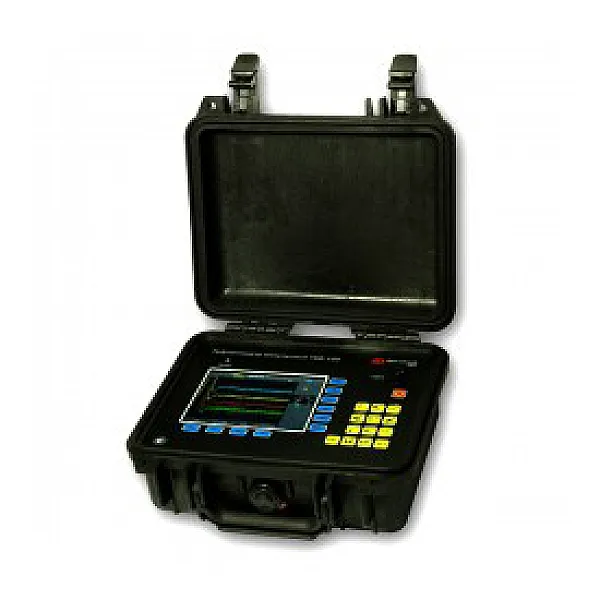

TDR-109 – высокоточный 3-х канальный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замыкание кабеля.

Назначение и методы измерений TDR-109 СТРИЖ-С

• Прибор TDR-109 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:
• Импульсный метод
• Импульсно-Дуговой Метод
• Метод Колебательного Разряда по току
• Метод Колебательного Разряда по напряжению

Область применения TDR-109 СТРИЖ-С для измерения длины кабеля

Импульсный рефлектометр TDR-109 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.

Особенности рефлектометра TDR-109:

• возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод (TDR), импульсно-дуговой метод (ARM), метод волны тока (ICE), метод волны напряжения (Decay);
• 3 линейных входа для подключения к трёх фазным кабелям; отображение рефлектограмм на цветном 5.7″ TFT-дисплее с разрешением 640х480 точек;
• возможность отображения всех каналов измерений во всех сочетаниях (6 графиков рефлектограмм);
• энергонезависимая память – не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения;
• максимальная дальность – 128 км; возможность зондирования импульсом повышенной амплитуды (U2 – не менее 45 В) для работы на кабелях с большим затуханием;
• двухкурсорная измерительная система;
• высокая точность измерения – до 0,01%; возможность детального рассмотрения любого участка рефлектограммы – функция многократной растяжки;
• подавление асинхронных помех;
• режим “Разность” – режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия; режим “Захват” – режим выявления непостоянных во времени неоднородностей;
• встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
• USB-порт для быстрого и удобного обмена данными с ПК – прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель расширяемая функциональность встроенного ПО – легкое и безопасное обновление встроенного ПО;
• брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью.
