Ультразвуковой дефектоскоп А1212 MASTER

Описание

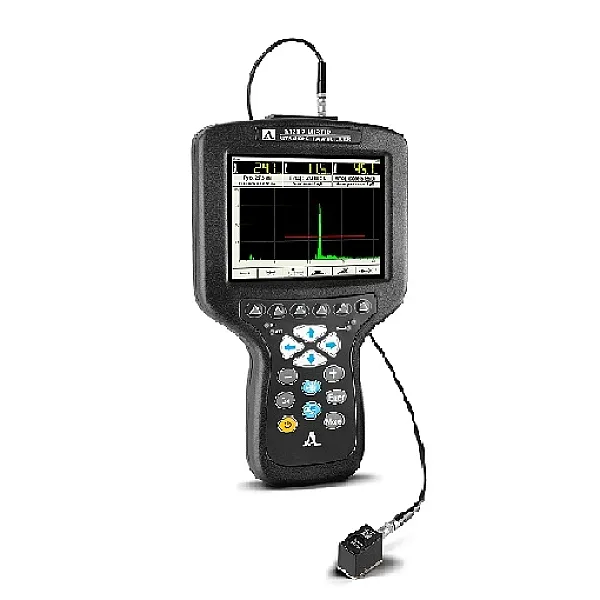

Дефектоскоп А1212 MASTER

Многофункциональный ультразвуковой дефектоскоп модели А1212 Мастер предназначен для контроля сварных швов, поиска мест коррозии, трещин и внутренних расслоений металла. Применяется при измерении толщины, нарушении сплошности и однородности материалов из металлов и пластмасс.

Особенности дефектоскопа А1212 мастер

  • Оптимален для работы в труднодоступных местах объекта;
  • Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках;
  • Вес прибора 800 грамм вместе с аккумулятором;
  • Максимальное время непрерывной работы до 8 часов;
  • Эргономичный корпус из ударопрочного пластика:

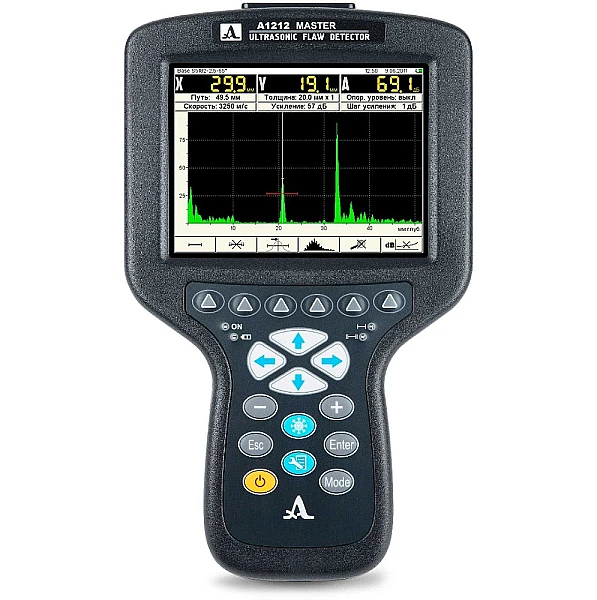

  • Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение:
  • Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры;
  • Возможность крепления электронного блока в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных местах и на высоте;
  • Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей;
  • энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами);
  • традиционная развертка типа А с возможностью отображения сигналов как в детектированном, так и в не детектированном виде (радиосигнал);
  • запоминание на экране огибающей максимумов сигнала;
  • автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба);
  • возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора;
  • программируемая форма зондирующего импульса;
  • регулируемая частота посылки зондирующих импульсов (до 1000 Гц);
  • построение функции ВРЧ по свободному закону (32-х точечная интерполяция);
  • встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов;
  • возможность использования DAC-кривых;
  • дополнительные режимы: "стоп - кадр", "электронная временная лупа";
  • связь с компьютером по высокоскоростному USB-порту;
  • совместимость с широким спектром преобразователей различных производителей.

Со всеми особенностями, инструкциями по настройке ультразвукового дефектоскопа А1212 Мастер вы сможете ознакомиться в прилагаемом к оборудованию руководстве пользователя.

Возможности измерителя

Дефектоскоп А-1212 мастер c полностью цифровым трактом имеет ряд отличительных функций присущих приборам данного типа:

1.

АРД диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

2.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

3.

Сигнал типа RF (радиосигнал - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Интуитивный интерфейс

1. Быстрый доступ к функциям управления


В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.

2. Большая библиотека конфигураций (100 вариантов)

Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и полном его разряде. Энергонезависимая память на 500 изображений экрана с параметрами контроля.

3. Энергонезависимая память на 2000 изображений экрана (А-Сканы с параметрами контроля).


Отображение сигнала в верхней части экрана в режиме Меню. Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля.

4.Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).


В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.

5. Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.


6. Работа с результатами измерений


Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

Дополнительные возможности

1) Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте.


2) Специализированный чехол с солнцезащитной блендой защищают электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей.

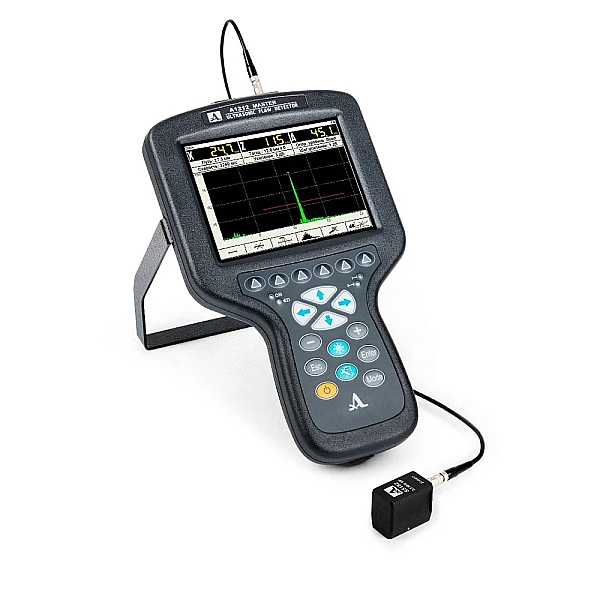

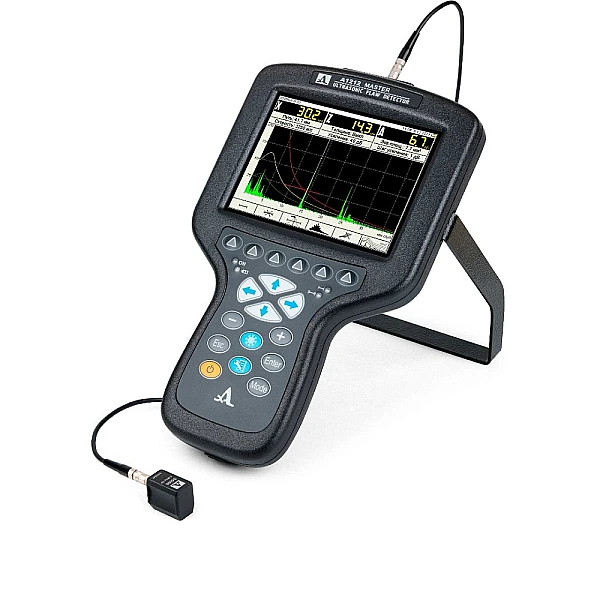

3) Возможность использования солнцезащитной бленды в качестве подставки для настольного расположения дефектоскопа облегчает работу с прибором в лабораторных условиях.

Читать полностью

Дефектоскоп А1212 MASTER

Многофункциональный ультразвуковой дефектоскоп модели А1212 Мастер предназначен для контроля сварных швов, поиска мест коррозии, трещин и внутренних расслоений металла. Применяется при измерении толщины, нарушении сплошности и однородности материалов из металлов и пластмасс.

Особенности дефектоскопа А1212 мастер

  • Оптимален для работы в труднодоступных местах объекта;
  • Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках;
  • Вес прибора 800 грамм вместе с аккумулятором;
  • Максимальное время непрерывной работы до 8 часов;
  • Эргономичный корпус из ударопрочного пластика:
  • Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение:
  • Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры;
  • Возможность крепления электронного блока в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных местах и на высоте;
  • Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей;
  • энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами);
  • традиционная развертка типа А с возможностью отображения сигналов как в детектированном, так и в не детектированном виде (радиосигнал);
  • запоминание на экране огибающей максимумов сигнала;
  • автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба);
  • возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора;
  • программируемая форма зондирующего импульса;
  • регулируемая частота посылки зондирующих импульсов (до 1000 Гц);
  • построение функции ВРЧ по свободному закону (32-х точечная интерполяция);
  • встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов;
  • возможность использования DAC-кривых;
  • дополнительные режимы: "стоп - кадр", "электронная временная лупа";
  • связь с компьютером по высокоскоростному USB-порту;
  • совместимость с широким спектром преобразователей различных производителей.

Со всеми особенностями, инструкциями по настройке ультразвукового дефектоскопа А1212 Мастер вы сможете ознакомиться в прилагаемом к оборудованию руководстве пользователя.

Возможности измерителя

Дефектоскоп А-1212 мастер c полностью цифровым трактом имеет ряд отличительных функций присущих приборам данного типа:

1.

АРД диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

2.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

3.

Сигнал типа RF (радиосигнал - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Интуитивный интерфейс

1. Быстрый доступ к функциям управления


В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.

2. Большая библиотека конфигураций (100 вариантов)

Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и полном его разряде. Энергонезависимая память на 500 изображений экрана с параметрами контроля.

3. Энергонезависимая память на 2000 изображений экрана (А-Сканы с параметрами контроля).


Отображение сигнала в верхней части экрана в режиме Меню. Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля.

4.Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).


В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.

5. Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.


6. Работа с результатами измерений


Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

Дополнительные возможности

1) Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте.


2) Специализированный чехол с солнцезащитной блендой защищают электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей.


3) Возможность использования солнцезащитной бленды в качестве подставки для настольного расположения дефектоскопа облегчает работу с прибором в лабораторных условиях.


Комплектация

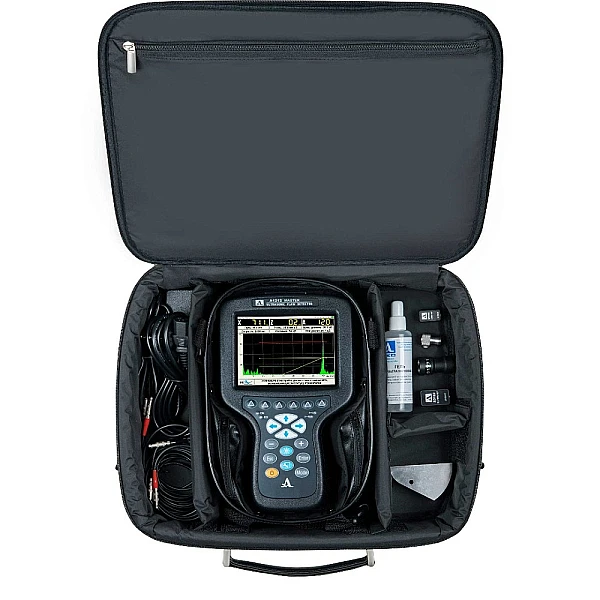

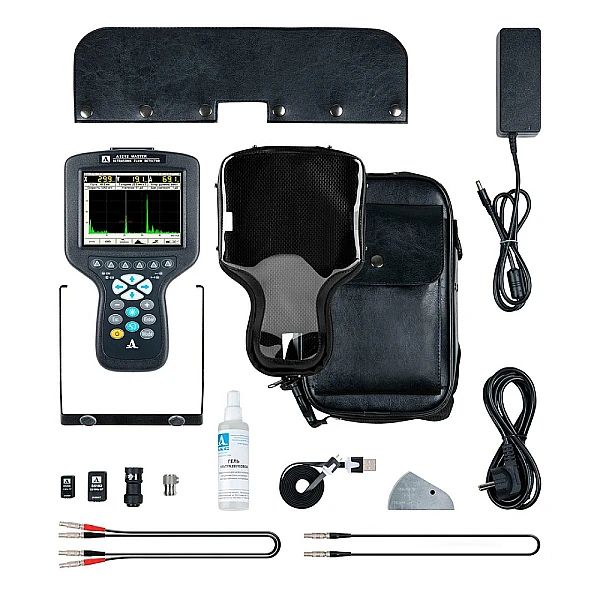

Комплектация А1212 MASTER

Базовый комплект
НаименованиеКод
А1212 MASTER - электронный блок УЗ дефектоскопа 1116
Кабель LEMO-LEMO двойной 1,2 м1211
Кабель LEMO-LEMO одинарный 1,2 м1213
Преобразователь D1771 4.0A0D12CL1450
Преобразователь S3568 2.5A0D10CL
1462
Преобразователь S5182 2.5A65D12CS1434
Преобразователь S5096 5.0A70D6CS1443
Сетевой адаптер с кабелем 220 B - 15 B1829
Кабель USB A - Micro B1222
Гарнитура Bluetooth1224
Компакт-диск с документацией и ПО1511
Калибровочный образец V2/251314
Планшет D121616
Чехол D121622
Гель УЗ  -30°C...+100°C, 0,1 кг1915
Сумка E141620


Оформить заказ

Заполните форму и наш менеджер свяжется с вами:

Отзывы

Отзывы

0.0 оценок ( из 0 )

Отзывы

0.0 оценок ( из 0 )
Аксессуары к Ультразвуковой дефектоскоп А1212 MASTER
Гель для ультразвукового контроля УЗК
Стандартные образцы
Приспособления для УЗ контроля
Кабели
Механические устройства
Преобразователи
АКС - гель АКС - гель
АКС – гель применяется при проведении толщинометрии различных конструкционных материалов, при поиске дефектов в сварных швах и основных стенках изделий из металла, полиэтилена, стеклопластика в процессе полной технической экспертизы изделия.
Подробнее
Цена по запросу
Уточнить цену
СОП трубный СОП трубный
Образец с зарубкой для настройки чувствительности дефектоскопа при контроле труб, котлов, сосудов и др.
Подробнее
Цена по запросу
Уточнить цену
СОП плоский СОП плоский
Плоский стандартный образец предприятия с зарубкой для настройки чувствительности дефектоскопа
Подробнее
Цена по запросу
Уточнить цену
Стандартный образец "Утюг" Стандартный образец "Утюг"
Для настройки чувствительности дефектоскопа и определения эквивалентных размеров дефектов при работе с ПЭП.
Подробнее
Цена по запросу
Уточнить цену
Стандартный образец СО-2 Стандартный образец СО-2
применяют при контроле ультразвуковым дефектоскопом изделий из малоуглеродистой и низколегированной сталей
Подробнее
8 880 ₽
Купить
Стандартный образец СО-1 Стандартный образец СО-1
Для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера дефектоскопа.
Подробнее
Цена по запросу
Уточнить цену
TFD-60 Сканер ручной для TOFD-метода TFD-60 Сканер ручной для TOFD-метода
Сканер TFD-60 для проведения неразрушающего ультразвукового контактного контроля сварных соединений в соответствии со стандартом ToFD (ISO/DIS 10863:11, EN 583-6, • EN 15617 и др.).
Подробнее
252 000 ₽
Купить
Рейсшина RELS для позиционирования преобрователя Рейсшина RELS для позиционирования преобрователя
предназначены для обеспечения прямолинейного перемещения преобразователей на стандартном образце и облегчения поиска максимума сигнала от цилиндрической поверхности образца с последующей его фиксацией.
Подробнее
4 400 ₽
Купить
Кабель 2LEMO - LEMO Кабель 2LEMO - LEMO
Для раздельно-совмещенных преобразователей, работающий со старой версией ультразвукового дефектоскопа А1212, длина: 1,2 м.
Подробнее
8 500 ₽
Купить
Кабель BNC - BNC Кабель BNC - BNC
Одинарный кабель с разъёмами 1 BNC (вилка) - 1 BNC (вилка)
Подробнее
Цена по запросу
Уточнить цену
Кабель Lemo00 - BNC Кабель Lemo00 - BNC
Одинарный кабель с разъёмами 1 Lemo 00 (вилка) - 1 BNC (вилка)
Подробнее
Цена по запросу
Уточнить цену
Кабель Lemo00-СР50 Кабель Lemo00-СР50
Одинарный кабель с разъёмами 1 СР50 (вилка) - 1 Lemo00 (вилка)
Подробнее
Цена по запросу
Уточнить цену
кабель Lemo00-Lemo00 кабель Lemo00-Lemo00
Одинарный кабель с разъёмами 1 Lemo 00 (вилка) - 1 Lemo 00 (вилка)
Подробнее
Цена по запросу
Уточнить цену
MH730 - Специализированный держатель для ЭМАП серии S73 для УЗК нагретых объектов MH730 - Специализированный держатель для ЭМАП серии S73 для УЗК нагретых объектов
предназначен для использования с электромагнитно-акустическими преобразователями (ЭМАП) серии S73 с рабочими частотами 3 и 4 МГц для контроля нагретых объектов из алюминия и его сплавов и сталей с минимальным радиусом кривизны 35 мм
Подробнее
35 000 ₽
Купить
DS151 - Датчик пути к антенной решетке серии M90 DS151 - Датчик пути к антенной решетке серии M90
Датчик пути DS151 предназначен для установки на антенные решетки M9060 4.0V0R40X10CL и M9065 4.0V60R40X10CS, используемые с ультразвуковым дефектоскопом A1550 IntroVisor при сканировании поверхности объекта контроля.
Подробнее
39 000 ₽
Купить
MH180 - Специализированный держатель для низкочастотных СТК преобразователей серии S18 MH180 - Специализированный держатель для низкочастотных СТК преобразователей серии S18
Для фиксации преобразователей, используемых с низкочастотным дефектоскопом А1220 MONOLITH, при проведении ультразвукового контроля методом поверхностного и сквозного прозвучивания.
Подробнее
26 000 ₽
Купить
Гель для ультразвукового контроля УЗК
АКС - гель АКС - гель
АКС – гель применяется при проведении толщинометрии различных конструкционных материалов, при поиске дефектов в сварных швах и основных стенках изделий из металла, полиэтилена, стеклопластика в процессе полной технической экспертизы изделия.
Подробнее
Цена по запросу
Уточнить цену
Стандартные образцы
СОП трубный СОП трубный
Образец с зарубкой для настройки чувствительности дефектоскопа при контроле труб, котлов, сосудов и др.
Подробнее
Цена по запросу
Уточнить цену
СОП плоский СОП плоский
Плоский стандартный образец предприятия с зарубкой для настройки чувствительности дефектоскопа
Подробнее
Цена по запросу
Уточнить цену
Стандартный образец "Утюг" Стандартный образец "Утюг"
Для настройки чувствительности дефектоскопа и определения эквивалентных размеров дефектов при работе с ПЭП.
Подробнее
Цена по запросу
Уточнить цену
Стандартный образец СО-2 Стандартный образец СО-2
применяют при контроле ультразвуковым дефектоскопом изделий из малоуглеродистой и низколегированной сталей
Подробнее
8 880 ₽
Купить
Стандартный образец СО-1 Стандартный образец СО-1
Для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера дефектоскопа.
Подробнее
Цена по запросу
Уточнить цену
Приспособления для УЗ контроля
TFD-60 Сканер ручной для TOFD-метода TFD-60 Сканер ручной для TOFD-метода
Сканер TFD-60 для проведения неразрушающего ультразвукового контактного контроля сварных соединений в соответствии со стандартом ToFD (ISO/DIS 10863:11, EN 583-6, • EN 15617 и др.).
Подробнее
252 000 ₽
Купить
Рейсшина RELS для позиционирования преобрователя Рейсшина RELS для позиционирования преобрователя
предназначены для обеспечения прямолинейного перемещения преобразователей на стандартном образце и облегчения поиска максимума сигнала от цилиндрической поверхности образца с последующей его фиксацией.
Подробнее
4 400 ₽
Купить
Кабели
Кабель 2LEMO - LEMO Кабель 2LEMO - LEMO
Для раздельно-совмещенных преобразователей, работающий со старой версией ультразвукового дефектоскопа А1212, длина: 1,2 м.
Подробнее
8 500 ₽
Купить
Кабель BNC - BNC Кабель BNC - BNC
Одинарный кабель с разъёмами 1 BNC (вилка) - 1 BNC (вилка)
Подробнее
Цена по запросу
Уточнить цену
Кабель Lemo00 - BNC Кабель Lemo00 - BNC
Одинарный кабель с разъёмами 1 Lemo 00 (вилка) - 1 BNC (вилка)
Подробнее
Цена по запросу
Уточнить цену
Кабель Lemo00-СР50 Кабель Lemo00-СР50
Одинарный кабель с разъёмами 1 СР50 (вилка) - 1 Lemo00 (вилка)
Подробнее
Цена по запросу
Уточнить цену
кабель Lemo00-Lemo00 кабель Lemo00-Lemo00
Одинарный кабель с разъёмами 1 Lemo 00 (вилка) - 1 Lemo 00 (вилка)
Подробнее
Цена по запросу
Уточнить цену
Механические устройства
MH730 - Специализированный держатель для ЭМАП серии S73 для УЗК нагретых объектов MH730 - Специализированный держатель для ЭМАП серии S73 для УЗК нагретых объектов
предназначен для использования с электромагнитно-акустическими преобразователями (ЭМАП) серии S73 с рабочими частотами 3 и 4 МГц для контроля нагретых объектов из алюминия и его сплавов и сталей с минимальным радиусом кривизны 35 мм
Подробнее
35 000 ₽
Купить
DS151 - Датчик пути к антенной решетке серии M90 DS151 - Датчик пути к антенной решетке серии M90
Датчик пути DS151 предназначен для установки на антенные решетки M9060 4.0V0R40X10CL и M9065 4.0V60R40X10CS, используемые с ультразвуковым дефектоскопом A1550 IntroVisor при сканировании поверхности объекта контроля.
Подробнее
39 000 ₽
Купить
MH180 - Специализированный держатель для низкочастотных СТК преобразователей серии S18 MH180 - Специализированный держатель для низкочастотных СТК преобразователей серии S18
Для фиксации преобразователей, используемых с низкочастотным дефектоскопом А1220 MONOLITH, при проведении ультразвукового контроля методом поверхностного и сквозного прозвучивания.
Подробнее
26 000 ₽
Купить
Преобразователи

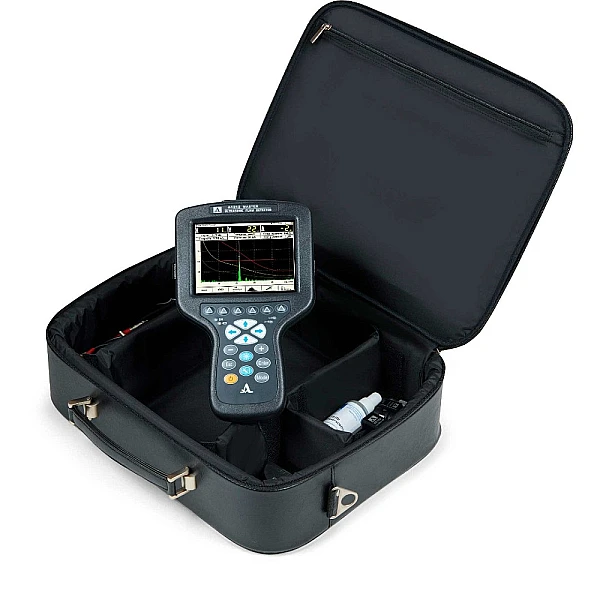

Купить Ультразвуковой дефектоскоп А1212 MASTER в %_CITY_PP_% легко — просто позвоните по телефону:
