Ультразвуковой дефектоскоп Olympus Epoch 600

Цена по запросу
Уточнить цену
Наличие
уточняйте
Гарантия
12 месяцев
Самовывоз
бесплатно

Описание

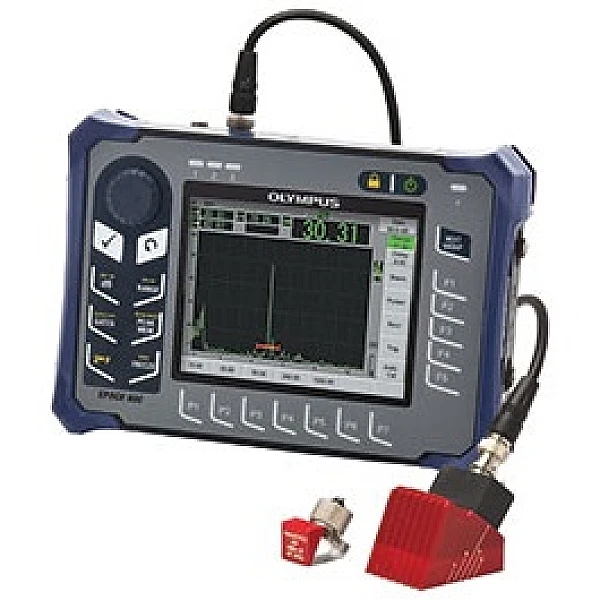

Ультразвуковой дефектоскоп Olympus Epoch 600

Имеет продуманную структуру меню и клавиши прямого доступа к функциям, что позволяет реализовывать все возможности высокоэффективного дефектоскопа при обеспечении чрезвычайной простоты в работе. Большой полупрозрачный VGA-дисплей в сочетании с запатентованным цифровым приемником с высоким динамическим диапазоном обеспечивает стабильное четкое отображение А-скана при любом освещении. Дефектоскоп EPOCH 600, реализованный в двух аппаратных версиях, предлагает возможность выбора настройки параметров с помощью ручки или с навигационной панели. EPOCH 600 разработан в соответствии с требованиями стандарта EN12668-1, что позволяет реализовать полный диапазон стандартных и опциональных функцией в области дефектоскопии. За счет прочного эргономичного дизайна оборудование может быть использовано фактически в любом рабочем окружении, тогда как генератор PerfectSquare и возможности цифрового фильтра обеспечивают применимость в разнообразных приложениях.

Основные возможности:

  • Разработан в соответствии с требованиями стандарта EN12668-1
  • Настраиваемый генератор прямоугольной волны PerfectSquare
  • Цифровой приемник с высоким динамическим диапазоном
  • Восемь цифровых фильтров для улучшенного соотношения Сигнал-Шум
  • Частота повторения импульсов 2 кГц для быстрого сканирования
  • Ручка или панель навигации для настройки конфигурации
  • Большой полупрозрачный VGA дисплей
  • Длительная работа от батарей (ионно-литиевый аккумулятор или щелочные батарейки)
  • Построение динамической кривой DAC/TVG и DGS/AVG
  • Карта памяти объемом 2 Гб MicroSD для передачи и хранения данных
  • Порт USB для передачи данных на ПК и прямого вывода на печать
  • Сигнальный и VGA выход
  • Опциональный аналоговый выход
Дефектоскоп EPOCH 600 сочетает эффективность базового дефектоскопа с качеством самого мощного цифрового ультразвукового оборудования компании Olympus. Полный диапазон разнообразных функций контроля реализован в компактном удобном для работы корпусе. Этот оптимальный баланс позволяет использовать оборудование для выполнения контроля любого уровня сложности.

Простота и гибкость в работе прибора

При разработке EPOCH 600 была поставлена цель: соединить широкие возможности в области дефектоскопии с простотой оперирования. В результате был спроектирован EPOCH 600 — эргономический, интуитивный и практичный прибор, подходящий как для опытных операторов, так и для начинающих работу в области дефектоскопии.

Интуитивно-понятный пользовательский интерфейс

Интерфейс дефектоскопа EPOCH 600 выполнен на основе промышленного дефектоскопа серии EPOCH 1000. Простота структуры меню прибора, возможности калибровки и функции программного обеспечения сочетается с клавиатурой EPOCH, обеспечивающих прямой доступ к критическим функциям контроля как, например, усиление, настройка строб, заморозка дисплея и сохранение файла. Реализован удобный многоязыковой пользовательский интерфейс EPOCH 600. Портативная структура; подходит для различного рабочего окружения

EPOCH 600 разработан для работы в различном окружении, начиная от контроля в лабораториях, заканчивая исследованиями в экстремальных и опасных полевых условиях. Представлено две конфигурации прибора: с рукояткой настройки (IP66) или навигационной панелью (IP67). Прибор выполнен в соответствии с различными промышленными стандартами, что обеспечивает пользователю уверенность как в эффективности, так и в надежности прибора. Оборудование прошло испытание на устойчивость к вибрации, ударам, возможности работы во взрывоопасной атмосфере и в широком температурном диапазоне. Продолжительность работы от батарей превышает 12 часов, что делает EPOCH 600 превосходным решением для удаленного контроля.

Устойчивый к вибрации VGA дисплей

Одна из функции EPOCH 600 — VGA дисплей с разрешением 640×480 пикселей. Горизонтальный дизайн EPOCH 600 позволил оптимизировать размер A-скана и обеспечить высокую четкость изображения. За счет полупрозрачного VGA дисплея достигается высокая четкость изображения как при недостаточном освещении (функция подсветки), так и при прямом солнечном свете (рассеянный свет псевдо подсветки).

Оптимизация доступа к функциям

EPOCH 600 — высококачественный ультразвуковой прибор. Дефектоскоп EPOCH 600, выполненный на основе цифровой архитектуры EPOCH XT, LTC и серии EPOCH 1000, обеспечивает гибкость и широкие возможности генератора и приемника для решения большинства задач дефектоскопии.
В целях реализации различных требований и нужд пользователей спроектировано две конфигурации EPOCH 600: с ручкой настройки и с панелью навигации на клавиатуре. Ручка настройки и кнопки перемещения на панели навигации предназначены для выбора параметров и установки нужных значений.

Ручка настройки

Ручка настройки EPOCH 600 используется вместе с кнопками CHECK и ESC для грубой и точной настройки значений параметров. Возможна блокировка рукоятки для предотвращения случайного изменения значений параметров в процессе контроля. Данная конфигурация обеспечивает плавное изменение параметров для пользователей, предпочитающих использовать в работе рукоятку. Конфигурация прибора с ручкой соответствует требованиям стандарта IP66.

Панель навигации

Панель навигации EPOCH 600 это характерная опция дефектоскопов EPOCH. Кнопки перемещения вверх и вниз на навигационной панели используются для грубой настройки параметров, а кнопки со стрелками вправо и влево — для точной регулировки. В панели навигации предусмотрены дополнительные функции и наиболее часто используемые параметры: усиление, сохранение, а также кнопки CHECK и ESC. Конфигурация прибора с панелью навигации соответствует требованиям стандарта IP67.
В дефектоскопе EPOCH 600 реализовано несколько методов сохранения, архивации и построения отчетов по результатам измерения и данным калибровки. Во внутреннюю память прибора записывается до 50,000 данных, возможно расширение памяти за счет съемной карты памяти на 2 Гб. Обеспечена полная совместимость с программой интерфейса GageView Pro компании Olympus NDT. Реализована быстрая настройка параметров файла, гибкое управление данными, запись результатов инспекции и дальнейшее построение отчетов.

Регистратор данных

В EPOCH 600 реализован встроенный регистратор данных для сохранения файлов калибровки и инспекции. Предусмотрено два стандартных типа файлов: файлы калибровки (CAL) и инкрементальные (INC) файлы. Файлы CAL позволяют сохранять виртуально бесчисленное количество настроек параметров для быстрого и простого вызова настроек. Тип INC предназначен для сохранения данных инспекции в один файл для выгрузки и построение отчетов.
Встроенный регистратор данных может быть расширен за счет программной опции «Expanded Datalogger». При этом добавляются типы файлов, идеально подходящие для контроля коррозии: последовательный, последовательный с пользовательскими точками, 2-D координатная решетка, 2-D с пользовательскими точками, 3-D координатная решетка, тип «boiler» и 2-D EPRI.

Карты памяти MicroSD и печать

В дефектоскопе EPOCH 600 в качестве внутренней и внешней памяти используются 2 Гб карты памяти MicroSD. Съемная карта памяти позволяет сохранять снимки экрана в формате битового изображения для построения отчетов, а также экспортировать кривые и сохраненные данные измерений и калибровки в .csv формат. Вторая 2 Гб карта памяти MicroSD устанавливается во внутренний слот прибора. В случае выхода прибора из строя карта MicroSD может быть извлечена в авторизированном сервисном центре для восстановления важных данных.

Ультразвуковой дефектоскоп EPOCH 600 совместим с USB принтерами PCL5, что позволяет выводить данные на печать при проведении контроля в полевых условиях без необходимости использования ПК или внешнего карт-ридера.

Характеристики

Технические характеристики EPOCH 600

ОБЩИЕ
Габариты (Ш x В x Г)236×167×70 мм
Вес1,68 кг c литий-ионной батареей
КлавиатураАнглийская, международная, японская, китайская
Языки интерфейсаАнглийский, испанский, французский, немецкий, японский, китайский, португальский
Разъемы для преобразователейBNC или LEMO 1
Хранение данныхВнутренняя память с емкостью до 50 000 ИД, съемная карта памяти MicroSD на 2 ГБ (стандарт)
Тип батареиСтандартный литий-ионный аккумулятор
Время работы от батареи12–13 часов (литий-ионный аккумулятор), 3 часа (щелочные батареи АА)
ПитаниеОт сети переменного тока: 100–120 В, 200–240 В, 50—60Гц
Тип дисплеяЦветной трансфлективный ЖК-дисплей с VGA-разрешением (640×480 пикселей) и частотой обновления изображения 60 Гц
Размер дисплея (Ш х В, диаг.)117×89 мм, 146 мм
ГЕНЕРАТОР
ГенераторНастраиваемый генератор прямоугольных импульсов
ЧЗИОт 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора100 В, 200 В, 300 В или 400 В
Длительность импульсаОт 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование50, 100, 200, 400 Ω
ПРИЕМНИК
УсилениеОт 0 до 110 дБ
Максимальный входной сигнал20 В р-р
Входное полное сопротивление400 Ω ± 5%
Полоса пропусканияОт 0,2 до 26,5 МГц при −3 дБ
Цифровые фильтрыВосемь наборов стандартных цифровых фильтров (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц, DC-10 МГц)
ДетектированиеПолная волна, положительная и отрицательная полуволна, РЧ
Линейность системыПо горизонтали: ± 0,5% FSW (полной ширины экрана)
Дискретность0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
ОтсечкаОт 0 до 80% FSH с визуальной сигнализацией
Измерение амплитудыОт 0 до 110% FSH с разрешением 0,25 %
Скорость измеренийСоответствует ЧЗИ во всех режимах
КАЛИБРОВКА
Автоматическая калибровкаСкорость звука, смещение нуля
Прямой луч (первый донный или Эхо-Эхо)
Наклонный луч (Путь УЗ или глубина)
Режимы контроляИмпульс-эхо, раздельно-совмещенный или теневой
Единицы измеренияМиллиметры, дюймы или микросекунды
ДиапазонОт 3,36 до 13 405 мм при 5,900 м/с
СкоростьОт 635 до 15 240 м/с
Смещение нуляОт 0 до 750 мкс
Задержка отображенияОт —59 до 13 401 мм; продольная скорость в стали
Угол преломленияОт 0° до 85° с шагом 0,1°
СТРОБЫ
Стробы для измеренийДва полностью независимых строба для измерения амплитуды и времени пролета
Начало стробаНастраивается на всем отображаемом диапазоне.
Ширина стробаНастраивается от начала строба до конца отображаемого диапазона
Высота стробаНастраивается от 2 до 95% от высоты экрана
СигнализацииПоложительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)
ИЗМЕРЕНИЯ
Поля для отображения результатов измерений5 полей (ручной или авто-выбор)
Строб 1Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда
Строб 2Те же, что и для строба 1
Эхо-эхоСтандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе
Другие измеренияЗначение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки
DAC/ВРЧСтандартная
Точки DACДо 50 точек, динамический диапазон 110 дБ
Специальные режимы DACПользовательские DAC (до 6 кривых)
Коррекция криволинейной поверхностиСтандартная функция. При контроле наклонным преобразователем коррекция для наружного диаметра

Комплектация

Стандартная комплектация

  • Цифровой ультразвуковой дефектоскоп EPOCH 600, работа от линии AC или от батарей
  • Зарядное устройство/AC адаптер (100 В AC, 115 В AC, 230 В AC , 50 Гц или 60 Гц)
  • Заряжаемый ионно-литиевый аккумулятор
  • Отсек для AA батарей
  • Кейс для транспортировки
  • Инструкция с описанием основных операций
  • Схема быстрого ознакомления
  • Всеобъемлющая инструкция по эксплуатации (CD)
  • Ограниченная гарантия на год
