Ультразвуковой дефектоскоп УД3-71

170 338
Купить
Наличие
на складе
Гарантия
12 месяцев
Самовывоз
бесплатно

Описание

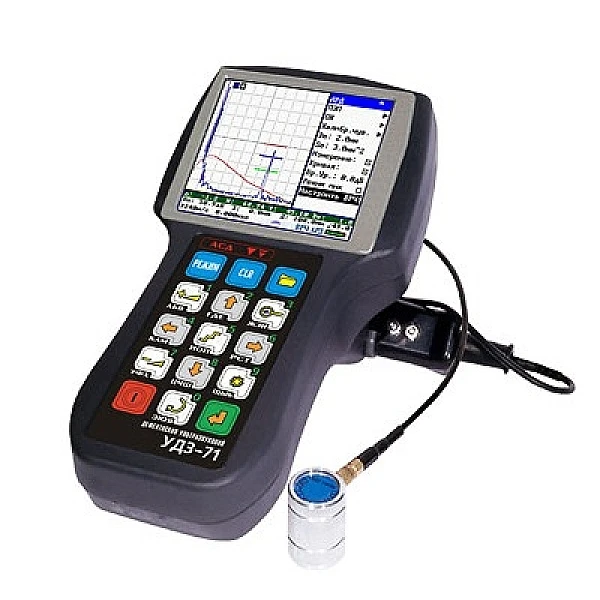

Ультразвуковой дефектоскоп УД3-71

Стоимость дефектоскопов УД3-71 с НДС: базовый комплект - $ 2 981,
в комплекте с головными телефонами - $ 3 271,
низкотемпературная версия - $ 3 121,
УДЗ-71 TOFD - от $ 8 486.
Поверка входит в цену.

Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов:
Россия
Серия:
дефектоскоп УД
Модель: УД3-71
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов

Сертификаты на ультразвуковой дефектоскоп УД-3-71:

- Сертификат Госстандарта Российской Федерации.  Дефектоскоп  УД3-71 внесен в Государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп УД3-71: 12 месяцев.

Дефектоскоп УД 3-71 применяется для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных (паяных) соединений и т.д.

УД3-71 - идеальный ультразвуковой дефектоскоп для проведения контроля в труднодоступных местах. Для обеспечения качества выпускаемой продукции, контроля технического состояния оборудования и продления срока его эксплуатации наиболее широкое распространение, наряду с другими методами НК, получил ручной ультразвуковой контроль. Наиболее важными параметрами, определяющими техническое состояние и возможность дальнейшей эксплуатации, является толщина основного металла элементов оборудования, качество сварных соединений и околошовной зоны, оценка динамики коррозии и износа элементов промышленных конструкций.

При проведении контроля различных объектов очень часто приходится выполнять контроль в труднодоступных местах, на высоте, внутри котлов, в полевых условиях - условиях несравнимых с лабораторными. Из выше сказанного следует, что для решения этих задач необходим легкий и малогабаритный прибор, который по функциональным возможностям не только не уступает, а даже превосходит другие микропроцессорные дефектоскопы широкого применения. Новый модернизированный микропроцессорный ультразвуковой дефектоскоп третьего поколения УД3-71, позволяет решать более широкий спектр задач при выполнении НК в труднодоступных местах, благодаря своим малым весу, габаритам и функциональным возможностям. Он позволяет проводить ультразвуковой контроль продукции на наличие дефектов с учетом современных требований к технологиям ультразвукового неразрушающего контроля.


Ультразвуковой дефектоскоп УД3-71 предназначен для:

  • измерения глубины и координат залегания дефектов;
  • измерения отношений амплитуд сигналов, отраженных от дефектов;
  • измерения эквивалентного размера дефекта;
  • измерения толщины изделия;
  • измерения  скорости распространения ультразвуковых колебаний;
  • измерения эквивалентных и условных размеров дефектов.


Отличительные особенности ультразвукового дефектоскопа УД3-71:

  • все функции толщиномера с разверткой;
  • развертки типа А-скан и В-скан;
  • различные формы детектирования: РЧ / 2п.п. / +п.п. /- п.п.;
  • набор функций регулировки усиления, в том числе АРУ, ВРЧ;
  • интерфейс автоматической калибровки параметров ПЭП и объектов контроля;
  • несколько режимов работы с АРД диаграммами;
  • два независимых трехуровневых измерительных строба;
  • возможность контроля акустического контакта;
  • система АСД по всем уровням стробов;
  • индикация АСД на ярких трехцветных светодиодах;
  • усовершенствованный режим пиковой кривой;
  • режим наложения текущего сигнала на зафиксированный ранее (режим «стоп-кадр»)
  • динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
  • разметка экрана по отражениям сигнала в объекте контроля;
  • возможность использования специального программного интерфейса;
  • возможность выбора структуры меню по двум схемам «Пользователь» / «Эксперт»;
  • сохранение и вызов настроек контроля;
  • связь с ПЭВМ через USB порт.

Характеристики

Основные технические характеристики дефектоскопа УД3-71:

Рабочие частоты

 от 0,4 до 15 МГц

Диапазон контроля (по стали)

 0…6000 мм

Динамический диапазон усиления приемного тракта

 100 дБ

Абсолютная погрешность при измерении глубины залегания дефекта

 ±(0,1+0,005 Нх) мм

Абсолютная погрешность при измерении отношения амплитуд сигналов

 ±(0,2+0,03 Nx) дБ

Время непрерывной работы от аккумуляторной батареи

 не менее 8 час

Масса дефектоскопа, не более

 0,8 кг

Габаритные размеры

 105 × 190 × 80 мм

Комплектация

Базовая комплектация

  • электронный блок дефектоскопа ультразвукового УД3-71........................ 1 шт.
  • пьезоэлектрические преобразователи (М8):
  • - П111-2,5-К12-003......................................................................................... 1 шт.*
  • - П121-2,5-50-М-003....................................................................................... 1 шт.*
  • кабель соединительный ПЭП/электронный блок (М8×2BNC).................. 1 шт. **
  • кабель соединительный ПК/электронный блок (USB×USB mini).............. 1 шт.
  • кабель синхронизации..................................................................................1 шт. ***
  • автоматическое зарядное устройство Friwo................................................. 1 шт.****
  • головные телефоны.....................................................................................1 шт. ***
  • программное обеспечение для обработки
  • результатов контроля на ПК.......................................................................... 1 шт.
  • руководство пользователя по программному
  • обеспечению для обработки результатов контроля на ПК......................... 1 экз.
  • руководство по эксплуатации УД3-71.23535778.03.01.05РЭ.................... 1 экз.
  • руководство по эксплуатации Friwo.23535778.001 РЭ............................... 1 экз.****
  • чехол для электронного блока дефектоскопа УД3-71................................. 1 шт.
  • кейс для запасных частей и принадлежностей........................................... 1 шт.
  • свидетельство о поверке дефектоскопа УД3-71.......................................... 1 экз.

___________________________
* - Может изменяться (или дополняться) по заказу потребителя из прилагаемой номенклатуры ПЭП, приведенной в Приложении А.
**  - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП.
*** - Поставляется по отдельному заказу потребителя.
**** - Тип ЗУ может меняться.
