Ультразвуковой толщиномер А1207U в базовой комплектации
по всей России
дилер
производителя
низкой цены
Описание ультразвукового толщиномера А1207U (в базовой комплектации):
Универсальная модель миниатюрного толщиномера, совмещающего удобство и легкость эксплуатации с расширенными техническими возможностями.
Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.
Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.
Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.
Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.
Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.
Особенности ультразвукового толщиномера А1207U (в базовой комплектации):
- Удобное меню для оперативного выбора параметров;
- Исключительная простота настройки и использования прибора;

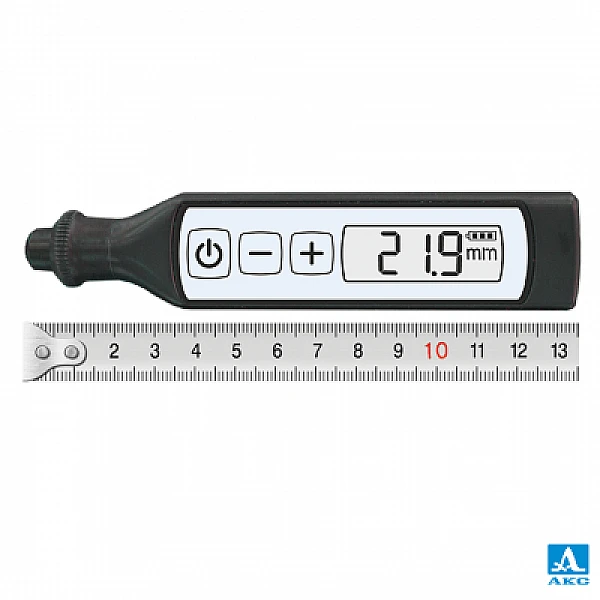

- Малые габариты и вес (умещается в кармане);
- Возможность установки необходимой скорости;
- Возможность использования совмещенного и раздельно-совмещенного встроенных ПЭП;
- Возможность самостоятельной замены сменного встроенного преобразователя (без использования дополнительных инструментов) при износе его рабочей поверхности, а также для смены типа преобразователя с раздельно-совмещённого на совмещённый и наоборот;
- Проведение экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб с минимальным радиусом кривизны от 10 мм благодаря малому размеру рабочей поверхности раздельно-совмещенного ПЭП (диаметр 6 мм)4
- Встроенный LiPol аккумулятор;
- Разъем Micro-USB для заряда аккумулятора от ПК или от сети, при подключении адаптера питания;
- Встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета;
- Специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android

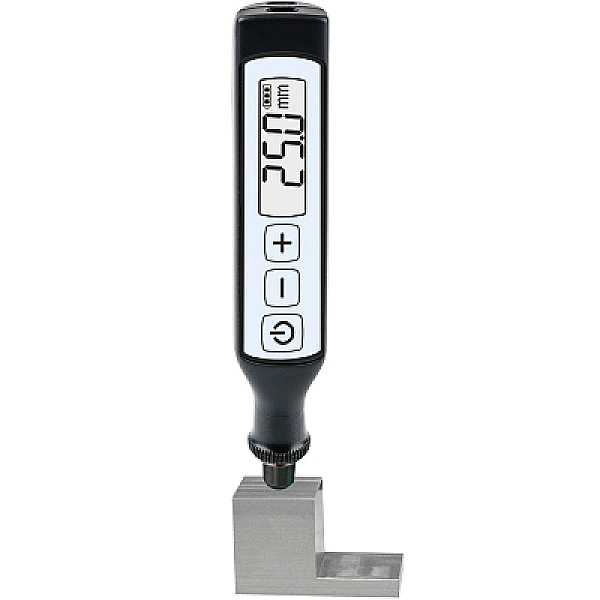

- Автоматическая калибровка времени задержки (нуля) встроенного преобразователя на калибровочном образце UCB014 (на толщине 5 мм для совмещённого преобразователя, на толщинах 25 и 5 мм для раздельно-совмещённого преобразователя)
Технические характеристики А1207U:
|
Параметр |
Значение |
|
Диапазон измеряемой толщины (по стали), мм: |
|
|
с совмещённым преобразователем |
от 0,8 до 150,0 |
|
с раздельно-совмещённым преобразователем |
от 0,6 до 50,0 |
|
Дискретность индикации толщины, мм: |
|
|
от 0,60 до 9,99 мм |
0,01 |
|
от 10,0 до 150,0 мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности, мм, где Х–измеряемая толщина: |
|
|
с совмещённым преобразователем |
±(0,005·X + 0,1) |
|
с раздельно-совмещённым преобразователем |
±(0,01·X + 0,1) |
|
Диапазон устанавливаемых скоростей ультразвука, м/с |
от 1 000 до 9 000 |
|
Частота встроенного преобразователя, МГц: |
|
|
совмещённого |
5 |
|
раздельно-совмещённого |
10 |
|
Диаметр рабочей поверхности встроенного преобразователя, мм: |
|
|
совмещённого |
8 |
|
раздельно-совмещённого |
6 |
|
Источник питания |
встроенный LiPol аккумулятор |
|
Номинальное значение напряжения аккумулятора, В |
3,7 |
|
Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее |
16 |
|
Габаритные размеры, мм, не более |
135 x 30 х 20 мм |
|
Масса, г, не более |
60 г |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: |
|
|
– температура воздуха, С |
от минус 30 до плюс 50 |
|
– относительная влажность при температуре +35С, %, не выше |
95 |

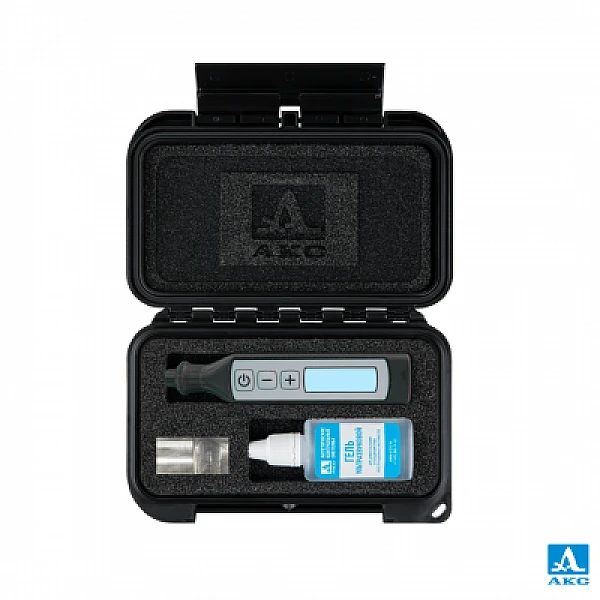

Базовый комплект (артикул 1012):
- А1207U - электронный блок ультразвукового толщиномера
- Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
- Совмещенный преобразователь S1573 5.0A0D8CL
- Кабель USB A - Micro B
- Сетевой адаптер 220 В - USB
- Калибровочный образец UCB014
- Гель УЗ -30°C+100°C, 20 г
- Жесткий кейс Т07
