Универсальный измеритель для сварных соединений WG2+

Цена по запросу
Уточнить цену
Наличие
на складе
Гарантия
12 месяцев
Самовывоз
бесплатно

Описание

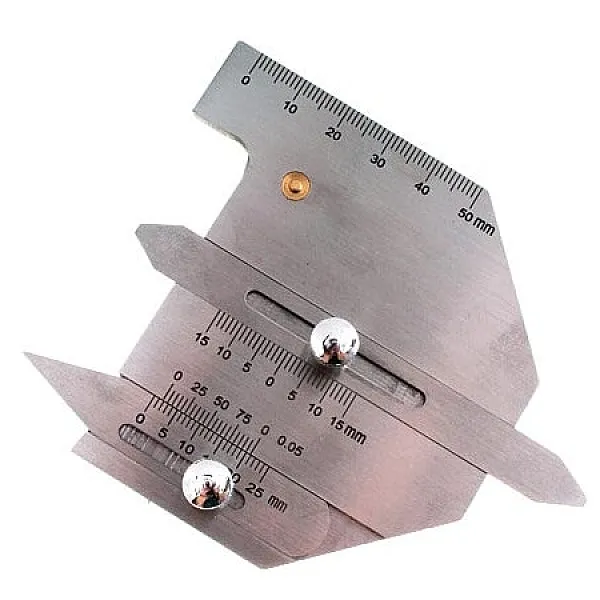

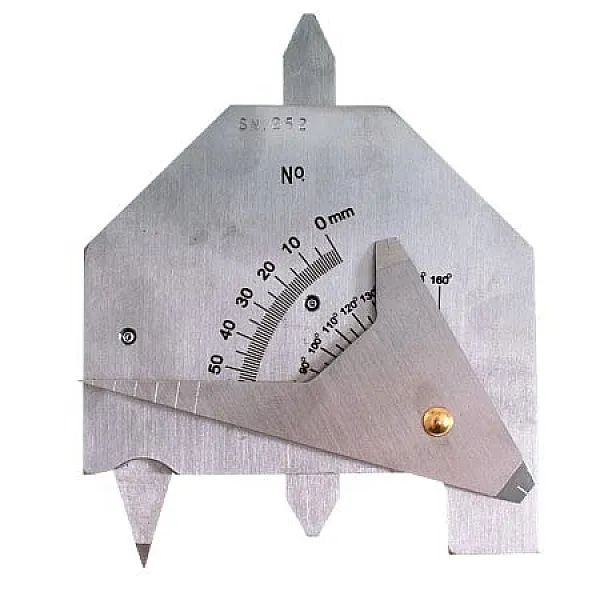

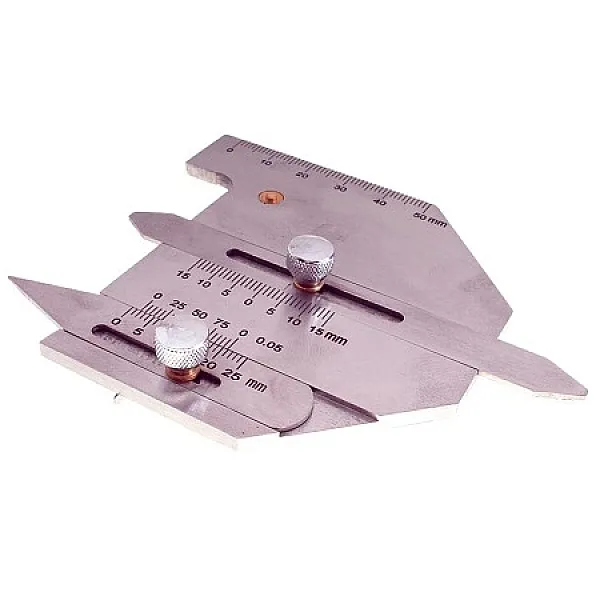

Универсальный измеритель для сварных соединений WG2

Cостоит из четырех компонентов: основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя. Применяется для измерения смещения, угла кромки, высоты, ширины зазора и глубины подреза сварного шва, и др. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента.
Измеритель переносной и компактный, легкий в эксплуатации, изготовлен из нержавеющей стали и имеет широкое применение. Является аналогом по применению универсального шаблона сварщика УШС-4.

Для чего предназначен Шаблон WG2+

Предназначен для контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашли свое применение в областях как:
  • Объекты котлонадзора;
  • Системы газоснабжения (газораспределения);
  • Подъемные сооружения;
  • Объекты горнорудной промышленности;
  • Объекты угольной промышленности;
  • Оборудование нефтяной и газовой промышленности;
  • Оборудование металлургической промышленности;
  • Оборудование взрывопожароопасных и химически опасных производств;
  • Объекты железнодорожного транспорта;
  • Объекты хранения и переработки зерна;
  • Здания и сооружения (строительные объекты).


Использование шаблона WG2 плюс

Как испольльзовать шаблон WG-2 plus? Ответ на это Вам дадут схематичные рисунки, приведённые ниже.

1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg 11.jpg 12.jpg

Характеристики

Технические характеристики:

Функция

Диапазон

Разрешение

Погрешность

Использование как линейки

0-50 мм

1 мм

±0,2 мм

Измерение смещения

 0-15мм или

0-5 мм

1 мм;

0,05 мм

±0,20 мм;

 ±0,10 мм

Измерение угла кромки

80-160°

±30’

Измерение величины зазора

0-6 мм

1 мм

±0,20 мм

Измерение угла раскрытия Х-шва 60°

Измерение угла раскрытия Х-шва 70°

60°; 70°

±30’

Измерение высоты стыкового шва
Измерение углового шва

0-15 мм

1 мм

±0,20 мм

Измерение высоты углового шва (катет)

0-15 мм

1 мм

±0,20 мм

Измерение ширины шва

0-60 мм

1 мм

±0,30 мм

Измерение смещения

0-15 мм или

0-5 мм

1 мм;

0,05 мм

±0,20 мм;

±0,10 мм

Измерение глубины подреза

0-25 мм

0,05 мм


±0,10 мм



Комплектация

Комплект поставки:

  • Универсальный измеритель для сварных соединений WG2+
  • Паспорт


Дополнительно:

  • Свидетельство о калибровке.
