Универсальный шаблон радиографа УШР-4
- Наличие
- уточняйте
- Гарантия
- 12
- Самовывоз
- Тюмень
Универсальный шаблон радиографа УШР-4 (далее — УШР) изготовлен для проведения качественной оценки сварных швов трубопроводов диаметром до 1420 мм. Шаблон позволяет однозначно определить вид и размер дефектов: трещины, поры, шлаковые включения, непровар, утяжины, подрезы и превышения проплава. Критерии оценки качества дефектов разработаны с учетом СТО Газпром 2-2.4.-083-2006.
Сфера применения: неразрушающий контроль методом радиографии.

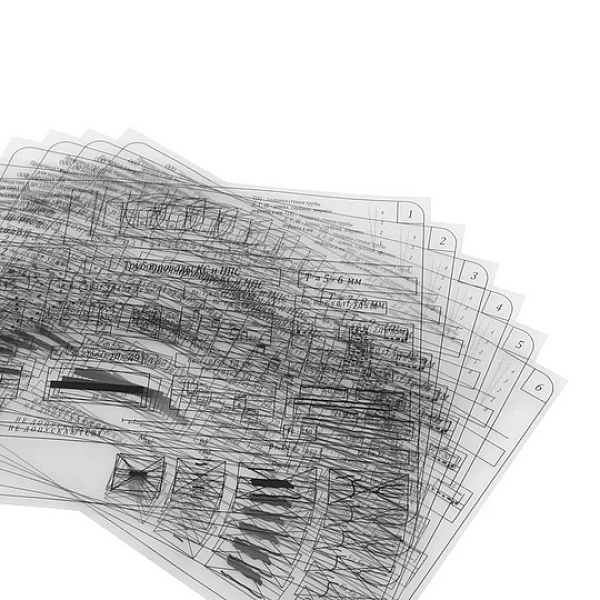

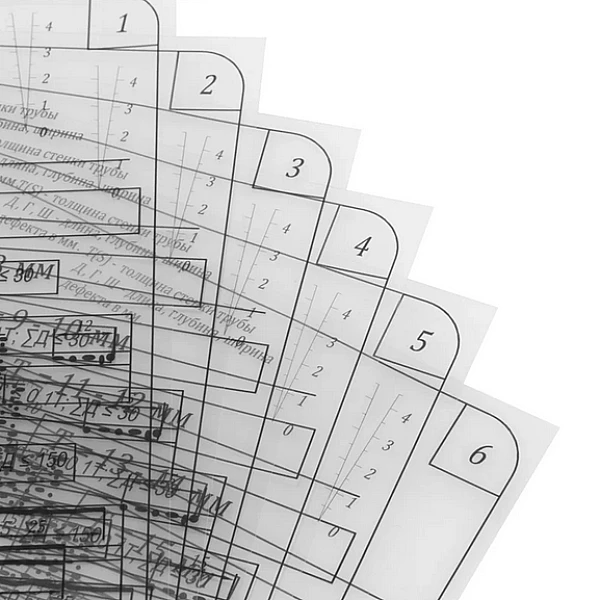

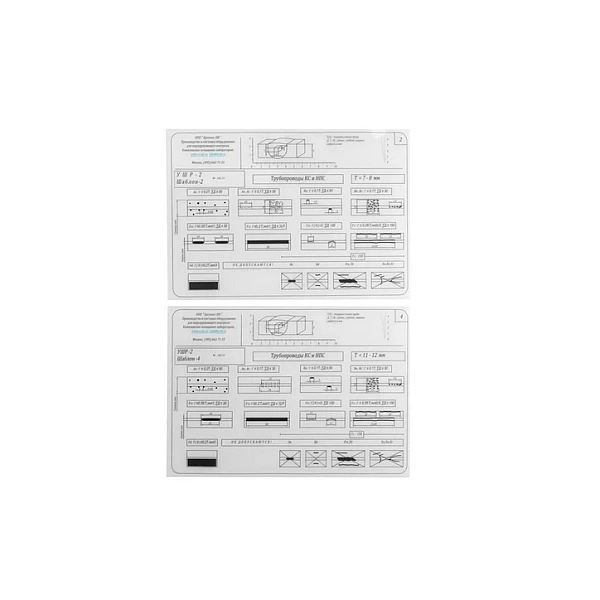

УШР-4 состоит из 11 шаблонов в виде прозрачной пленки размером 297×210 мм с нанесенными схематичными изображениями нормативных отрезков сварного шва и дефектов всех типов, предусмотренных ГОСТ 7512–82. Каждый предназначен для определенной толщины стенки* трубопровода:
Номер шаблона | Толщина стенки трубопровода, мм |
1 | 5 и 6 |
2 | 7 и 8 |
3 | 9 и 10 |
4 | 11 и 12 |
5 | 13 и 14 |
6 | 15 и 16 |
7 | 17 и 18 |
8 | 19 и 20 |
9 | 21 и 22 |
10 | 23 и 24 |
11 | более 25 |
* Если толщина стенки имеет дробное значение, его следует округлить до целых чисел в большую сторону.
Дефект или группа дефектов оцениваются в следующем порядке:
Если размер дефекта на пленке превышает допустимое значение на шаблоне — дефект считается недопустимым.
11 шаблонов | 1 шт. |
Паспорт | 1 шт. |

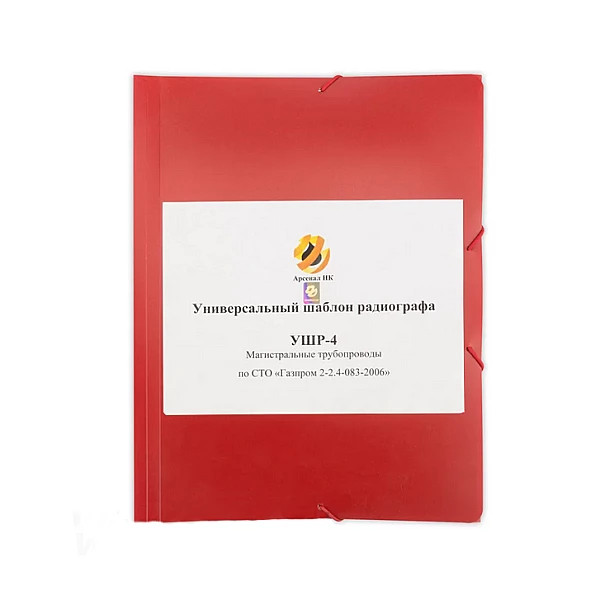

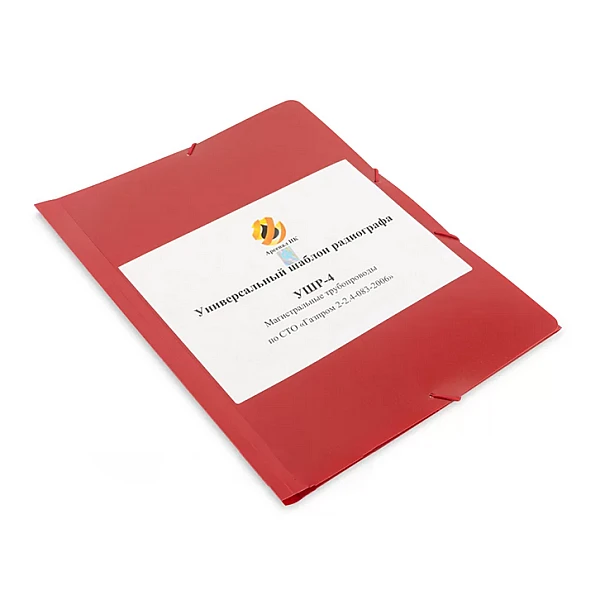

Защитная папка | 1 шт. |
Купить Универсальный шаблон радиографа УШР-4 в Тюмени легко — просто позвоните по телефону: 8-800-551-11-01
Вам предоставляется 2 способа оплаты:
1 способ: Банковский перевод от юридического лица (по выставленному счёту);
2 способ: Банковский перевод от физического лица (по выставленному счёту);
При переводе от физического лица, для выставления счёта, нам нужны паспортные данные плательщика. Выставленный счёт Вы сможете оплатить в любом банке России.
