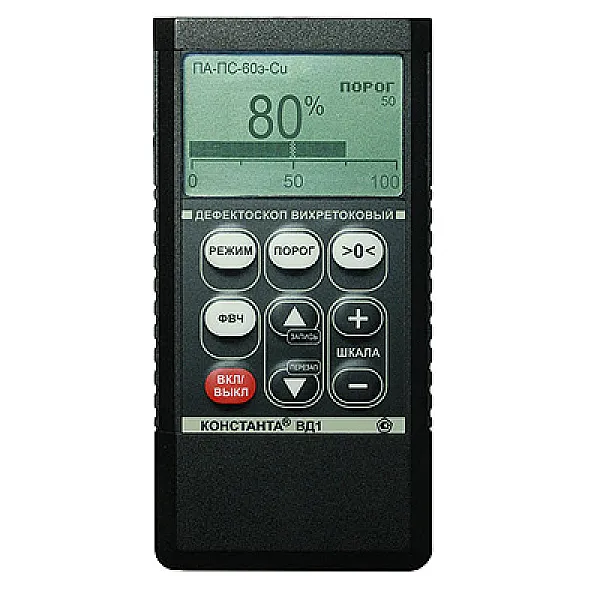

Вихретоковый дефектоскоп Константа ВД1

99 828
Купить
Наличие
на складе
Гарантия
36 месяцев
Самовывоз
бесплатно

Описание

Вихретоковый дефектоскоп Константа ВД1

Тип оборудования:
 Дефектоскоп вихретоковый
Производитель дефектоскопов: Россия
Серия: Константа ВД
Модель: Константа ВД1
Описание: вихретоковый прибор для обнаружения трещин на поверхности металла
Гарантия на вихретоковый дефектоскоп Константа ВД1: 1 год.
Сертификаты на вихретоковый дефектоскоп Константа ВД1:
- Сертификат о внесении в Государственный реестр средств измерений РФ.


Назначение вихретокового дефектоскопа ВД1:

Малогабаритный цифровой вихретоковый дефектоскоп Константа ВД1 предназначен для обнаружения поверхностных и сквозных трещин, трещин развивающихся со стороны, противоположной стороне контроля и во внутренних слоях многослойных конструкций в изделиях из ферромагнитных и неферромагнитных металлов и сплавов (в т.ч. под защитными покрытиями).
Дефектоскоп Константа ВД1 обладает следующими особенностями:
- Широкий набор преобразователей позволяет решать большинство задач вихретоковой дефектоскопии;
- Наличие статического и динамического режимов контроля;
- Возможность работы через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения обеспечивается отстройкой от зазора;
- Не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, т.к. при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;
- Защита от истирания преобразователя обеспечивается сменными защитными колпачками;
- Аналоговая шкала для быстрого обнаружения дефекта и цифровая шкала для оценки глубины трещин;
- Индикация превышения порога: световая на преобразователе, звуковая многотональная в измерительном блоке и в головных телефонах;
- Высокая чувствительность преобразователей обеспечивается встроенной в них электроникой.

Характеристики

Технические характеристики:
Глубина обнаруживаемых поверхностных и подповерхностных дефектов*0,05 ÷ 50 мм
Минимальное раскрытие обнаруживаемых трещин*0,002 мм
Диапазон частот тока возбуждения преобразователей5 Гц ÷ 30 МГц
Индикацияграфический LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации
световая сигнализация на преобразователе
звуковая сигнализация в блоке обработки информации и через подключаемые наушники
Звуковая сигнализация
многотональная по уровню сигнала
прерывистая по превышению порога
Число ячеек памяти результатов контроля999 с возможностью разбивки на 99 групп
Питание (аккумуляторы или батареи Alkaline)2 шт., тип ААА
Время непрерывной работы50 часов
Диапазон рабочих температур-20...+50°С
Габаритные размеры электронного блока120x60x25 мм
Масса0,15 кг

* Зависит от характеристик контролируемого материала и типа преобразователя.

Комплектация

Стандартный комплект поставки вихретокового дефектоскопа Константа ВД1:
  • Электронный блок с одним преобразователем карандашного типа,
  • сменные защитные колпачки (по 4 шт. к каждому преобразователю),
  • аккумуляторы ААА (2 шт.),
  • зарядное устройство,
  • головные телефоны,
  • руководство по эксплуатации,
  • методика поверки,
  • кейс для хранения и транспортировки.


Преобразователи к дефектоскопу Константа ВД1:

ПФ-ОН-4-Al, ПФ-ОН-4-Ti, ПФ-ОН-4-Fe
ПФ-ОН-14-Fe, ПФ-ОН-38-Fe, ПФ-ОН-38-Al
ПФ-Г1-4-Al, ПФ-Г1-4-Ti, ПФ-Г1-4-Fe
ПФ-Г2-4-Al, ПФ-Г2-4-Ti, ПФ-Г2-4-Fe
ПФ-С2-4-Al, ПФ-С2-4-Ti, ПФ-С2-4-Fe
ПФ-ГТ-6э-Al, ПФ-ГТ-18э-Al
ПФ-Г2ГТ-6э-Al
ПФ-ИЭАв-6э
ПАД-ТЛ(1-С)-8, ПАД-ТЛ(1-К)-8
ПАД-ТЛ(Г2-С)-8, ПАД-ТЛ(Г2-К)-8
ПФ-ПР- Ø прутка-материал

Расшифровка обозначения преобразователей:
ПФХХYYZZ
(1)(2)(3)(4)

(1) Тип преобразователя (ПФ – Преобразователь Фазовый);
(2) Назначение преобразователя (ОН – Общего Назначения, Г1 – Г-образные с удлиненной трубкой, Г2 – миниатюрные, Г-образные, с тонкой легко гнущейся трубкой, Г Т – «Глубокие Трещины» (для обнаружения подповерхностных дефектов), Г ТЭ – с экранированным чувствительным элементом, ПР – Проходные, ТЛД – для контроля Турбинных Лопаток, Дифференциальные);
(3) Диаметр зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта);
(4) Вариант исполнения преобразователя в серии (Fe –ферромагнитные металлы, Al – алюминиевые сплавы, Ti – титановые сплавы).


Расходные материалы к преобразователям:


Сменный защитный колпачок для преобразователей ПФ-хх-4, ПФ-хх-14, ПФ-хх-38
Сменный защитный колпачок для преобразователей других типов


Контрольные образцы для ВД1:


Мера СО-210 с поверкой
Мера СО-211 с поверкой
Мера СО-212 с поверкой
ОСО-ВД стандартный комплект (3 образца)
ОСО-ВД расширенный комплект (5 образцов)
ОСО-ВД-В1 (Al), ОСО-ВД-В2 (Ti), ОСО-ВД-В3 (Fe)
ОСО-ВД-В4,ОСО-ВД-В5
СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС)
СОП-205 (для ПФ-ГТ-6э-Al, ПФ-Г2ГТ-6э-Al)
СОП-206 (для ПФ-ГТ-18э-Al)
СОП-209 (для ПФ-ТМ-11э-Al)
Контрольные  образцы для преобразователей ПФ-ПР-хх


Оснастки и приспособления для преобразователей дефектоскопа ВД1:


НКр-1
НЦП-1, НЦП-2
НЦП-П-1(4-40), НЦП-П-1(40-200)
