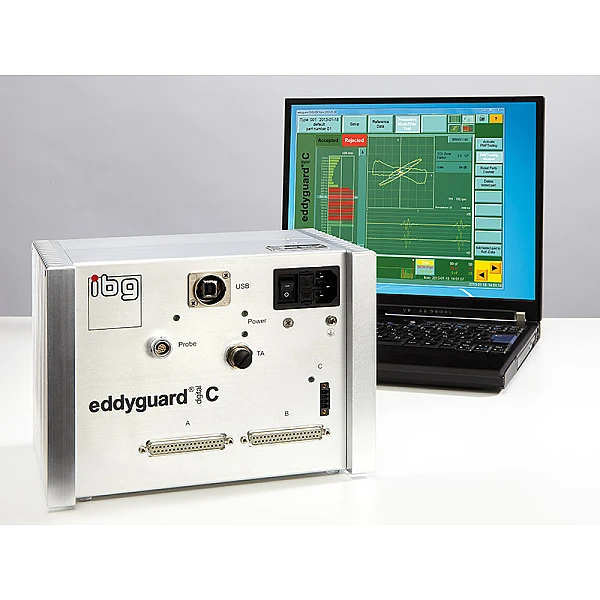

Вихретоковый прибор eddyguard C
Цифровой прибор с применением превентивной многофильтровой технологии (PMFT) для одноканального вихретокового неразрушающего контроля.
Выявление трещин, пор и прижогов при шлифованиии.
Контроль металлических комплектующих, серийно выпускаемых деталей и заготовок
Все зонды, вращающиеся головки и другие компоненты систем стандартизированы, поэтому eddyguard рекомендуется не только для решения новых задач, но и в качестве модернизации уже существующих машин и систем.
Прибор eddyguard C отличается компактным дизайном и концентрацией на одноканальных применениях с одним зондом. Настройка осуществляется с помощью ПК или ноутбука (не входит в комплект) через USB-порт. После завершения настройки eddyguard C может быть отключен от ПК/ноутбука.
Цифровая обработка измерительного сигнала специальными процессорами сразу после предварительного усилителя гарантирует высокую стабильность результатов контроля.
Преимущества приборов ibg
-
Повышенная чувствительность вихретокового метода при сравнительном подходе по сравнению с абсолютным подходом при выявлении дефектов в поверхностном слое изделия.
- Уменьшение процента ошибочного брака деталей без потери возможности распознавать реальные дефекты.
-
Благодаря разработанной ibg превентивной многофильтровой технологии (PMFT), которая автоматически создает зоны допуска, отпадает необходимость в выполнении сложных и трудоёмких задач ручного определения и настройки подходящей полосы фильтра, фазового угла и усиления.
- Настройка в течение нескольких минут. Достаточно провести сканирование необходимого количества деталей без дефектов и можно начинать процесс контроля.
Зонды
Доступны зонды для выявления трещин, различающиеся размером, чувствительностью и формой. Также представлены компактные и высокоточные вращающиеся головки ibg eddyscan H и eddyscan F, которые устанавливаются для оптимизации времени цикла. Они работают совместно с прибором eddyguard. Контроль обрыва кабеля обеспечивает высокую безопасность при непрерывной работе.
Проводить контроль зондами возможно на расстоянии 0,7 мм. от поверхности детали, в то время как другие производители гарантируют аналогичную чувствительность только при расстоянии 0,2-0,3 мм.
Компенсация расстояния (отрыва)
Если деталь необычной формы, расстояние между зондом и поверхностью можно дополнительно уравновесить электронным способом. Для этой функции поставляются специальные зонды компенсации отрыва.
Приостановка (исключение)
Функция исключает области, не подлежащие контролю, такие как отверстия или аналогичные.
Типы деталей
В памяти прибора могут быть сохранены со всеми настройками и справочными данными и переключены вручную или через ПЛК для автоматизированных процессов максимум 20 типов деталей при выявлении трещин.
Хранение и передача данных
Типы деталей и настройки прибора хранятся на ПК/ноутбуке и могут быть дополнительно сохранены, например, на USB-накопителе.
Отображение (только с подключенным ПК/ноутбуком)
Результаты контроля могут быть представлены в виде гистограммы, xy-диаграммы с зонами допуска, двухмерного или трехмерного C-скана. C-скан (или каскадная диаграмма) представляет собой синхронизированное с вращением детали отображение сигнала контроля, позволяющее локально выделять дефекты на поверхности.
Частотный диапазон
Несущая частота выбирается в диапазоне от 3 кГц до 10 МГц (21 шаг). Частоты 30 полосовых фильтров распределяются в диапазоне от 6 Гц до 5 кГц.
Запуск контроля
Возможен вручную на ПК/ноутбуке, с помощью ПЛК или дополнительной кнопки запуска.
Автоматизация без ПЛК
Прямое управление сортировочными устройствами, системами маркировки или индикаторными лампами возможно с помощью внешнего источника напряжения 24 В постоянного тока, что обеспечивает недорогое решение для небольших автоматизированных систем без дополнительного ПЛК.
Управление/настройка
Эксплуатация возможна с помощью поставляемого операционного программного обеспечения ibg, устанавливаемого на ПК/ноутбук заказчика. Системные требования: USB 2.0 и операционная система MS Windows 7 (32 или 64 разрядная версия) или Windows XP (32 разрядная версия).
Справка
Программное обеспечение для ПК/ноутбука имеет контекстно-зависимую функцию справочной информации на экране устройства, что практически исключает необходимость заглядывать в руководство пользователя.
Языки
Программное обеспечение для ПК/ноутбука может поддерживать следующие языки: русский, немецкий, английский, испанский, французский, итальянский, чешский, польский, португальский, китайский, венгерский, японский, корейский. Другие языки – в качестве опции.
