Описание

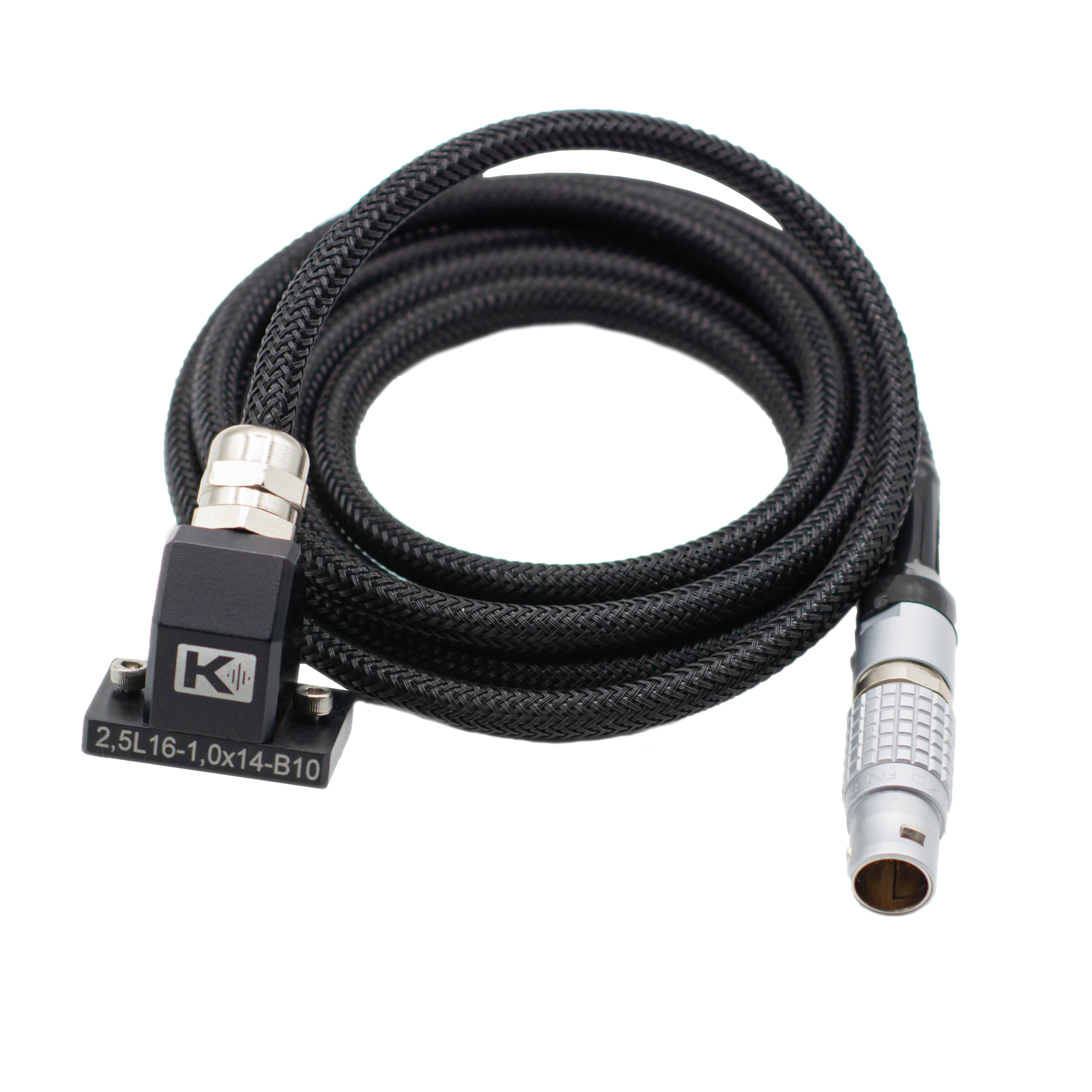

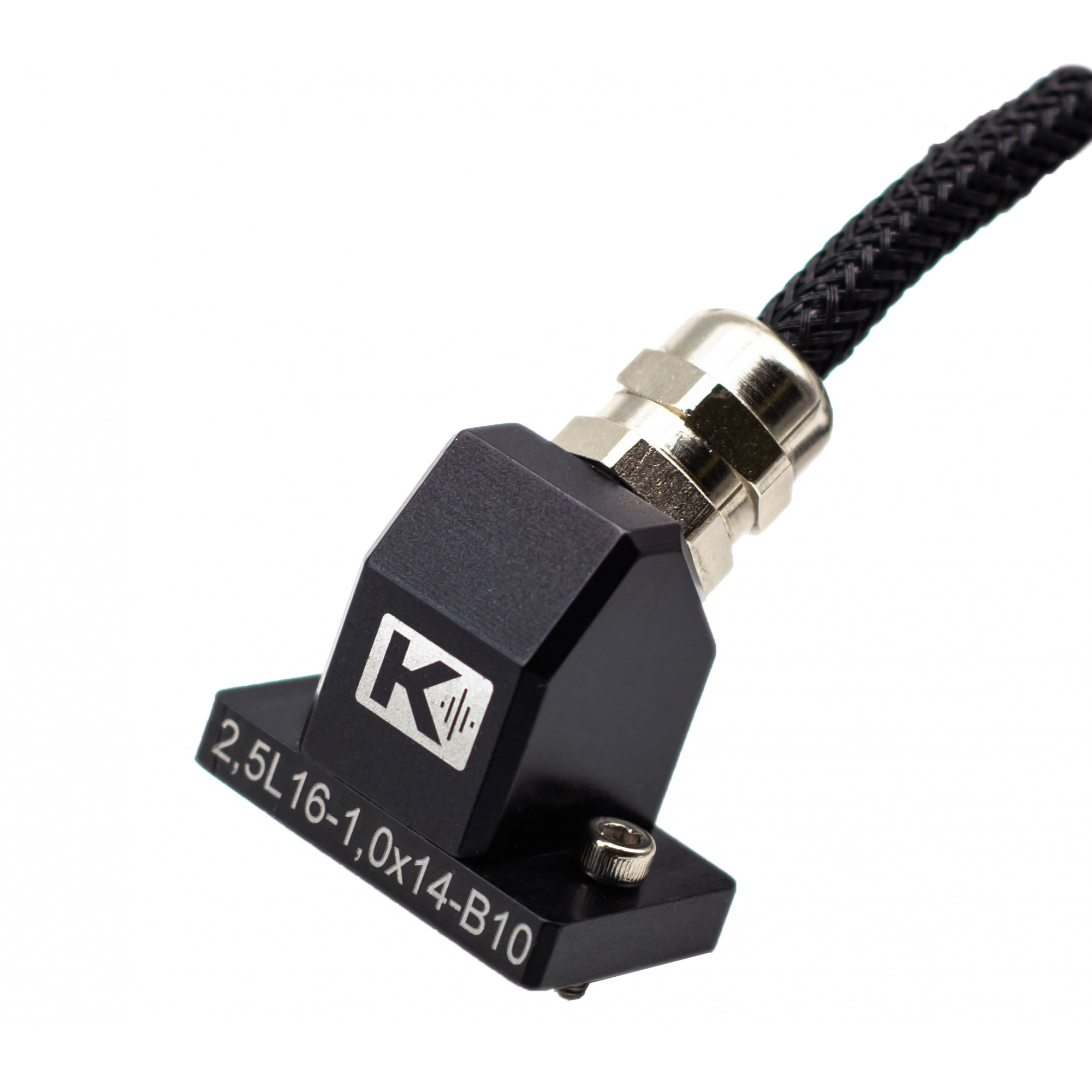

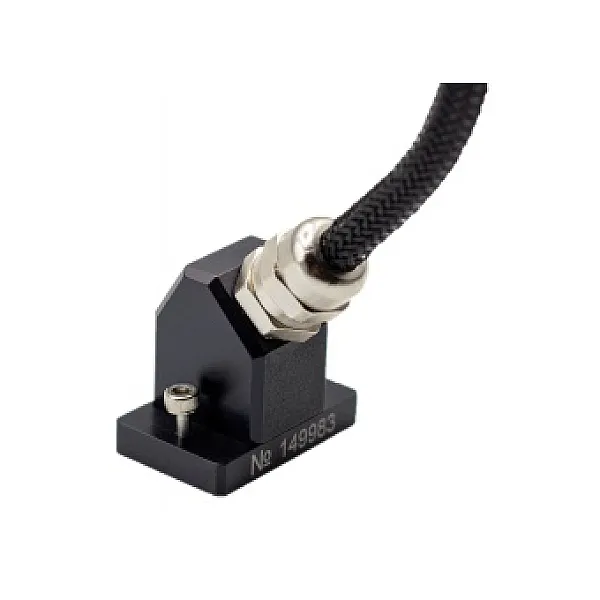

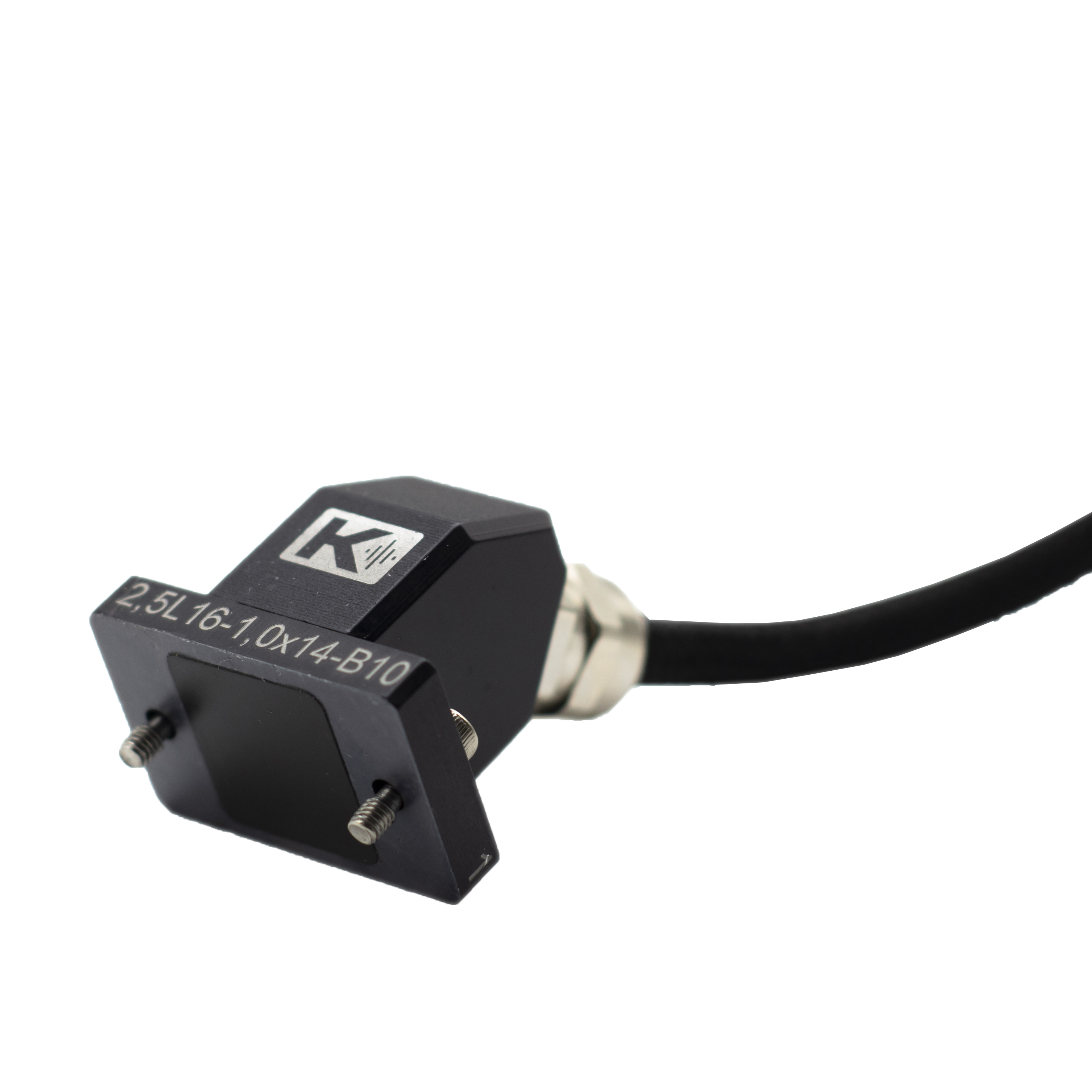

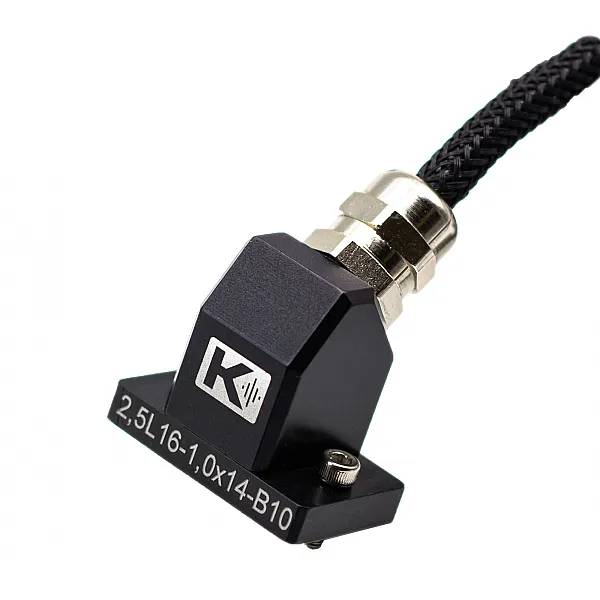

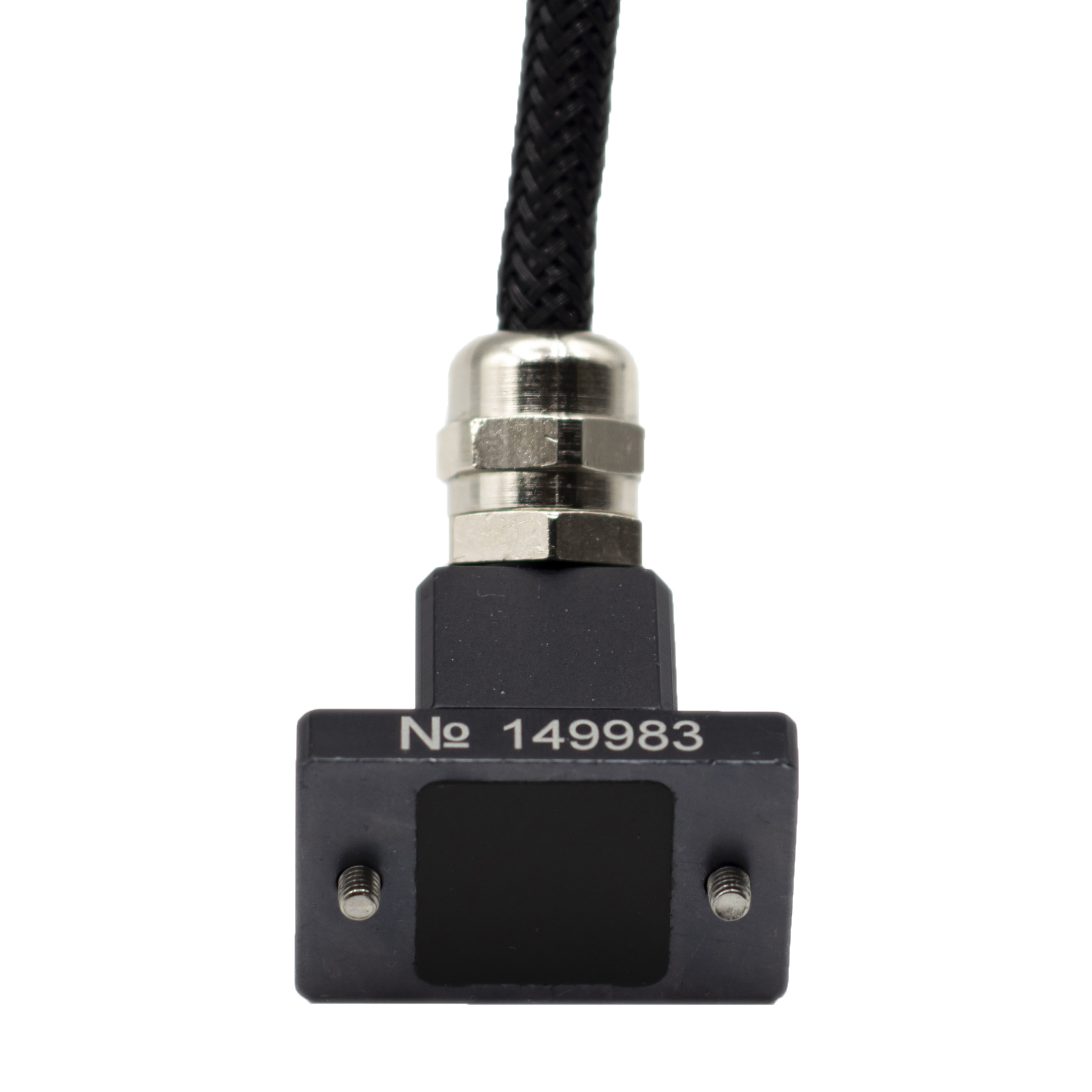

2,5L16-1х14-B10 фазированная антенная решетка, 16 эл, 2,5 МГц
Ультразвуковая линейная фазированная антенная решетка с частотой 2,5МГц и размером 1х14мм для УЗ дефектоскопа УСД-60ФР.
Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений толщиной от 8 до 80 мм.
Согласующий слой оптимального расcчитан для материала Rexolite.
Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z
Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений толщиной от 8 до 80 мм.
Согласующий слой оптимального расcчитан для материала Rexolite.
Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z
Малогабаритный корпус размера B10.
Проведем демонстрацию оборудования онлайн


Характеристики
Частота УЗК
2,5 МГц
Количество элементов
16Расстояние между центрами соседних элементов (р)
1,0 мм
Расстояние между элементами (g)
0,2 мм
Длина элемента (W)
14 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
15,8 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42ZТип кабеля16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
33,5х21 мм
Крепежные элементы к призме
2 х винт М2
Расстояние между центрами крепежных отвестий
25 мм
Тип используемых призм
SB10
Габаритные размеры корпуса (ДХШхВ)
33,5х21х40 мм
2,5 МГц
Количество элементов
16Расстояние между центрами соседних элементов (р)
1,0 мм
Расстояние между элементами (g)
0,2 мм
Длина элемента (W)
14 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
15,8 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42ZТип кабеля16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
33,5х21 мм
Крепежные элементы к призме
2 х винт М2
Расстояние между центрами крепежных отвестий
25 мм
Тип используемых призм
SB10
Габаритные размеры корпуса (ДХШхВ)
33,5х21х40 мм
