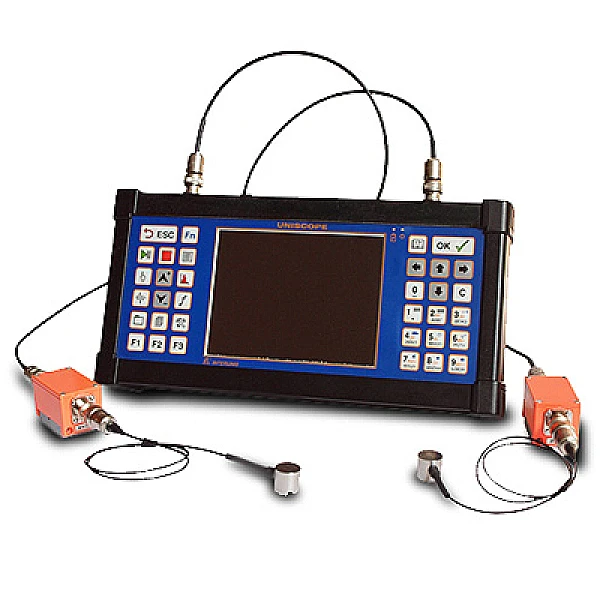

Акустико-эмиссионная система UNISCOPE

Тип оборудования: Акустико-эмиссионная система
Гарантия: 12 месяцев
Соответствие "UNISCOPE" требованиям безопасности и качества продукции подтверждено сертификатом ГОСТ Р и разрешением Ростехнадзора РФ на применение на опасных производственных объектах.


Назначение акустико-эмиссионной системы UNISCOPE:

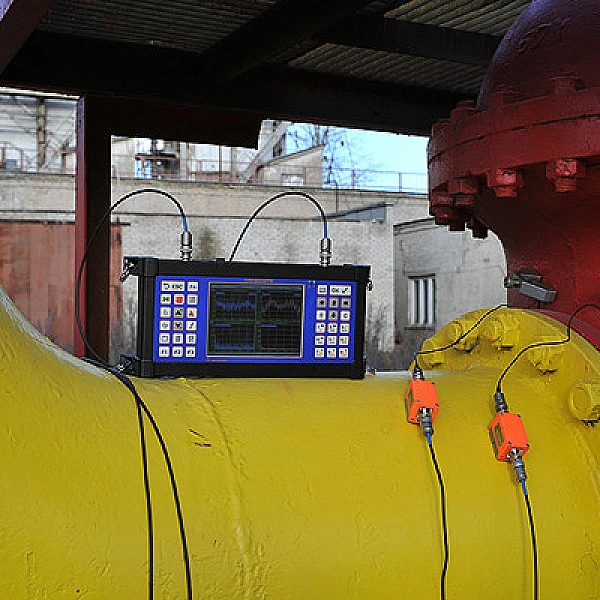

Применяется для неразрушающего контроля методом АЭ без вывода из эксплуатации: магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
Выявления зарождений и развития трещин.
Поиска мест коррозии, течи, зон с повышенным уровнем напряжения.
Определения координат и оценки параметров дефектов.
Отслеживания различных технологических процессов и оценки технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.


Акустико-эмиссионная система UNISCOPE обладает следующими отличительными особенностями:

  • малый вес и максимальное удобство при работе в полевых условиях
  • надежная защита от неблагоприятных внешних факторов
  • приспособленность к отрицательным температурам
  • современный уровень аппаратно-программного обеспечения
  • расширенный функционал прибора за счет использования различных внешних измерительных блоков, для решения разнообразных задач
  • графическое отображение результатов измерений на цветном LCD дисплее со светодиодной подсветкой
  • возможность хранение больших объемов данных на легкодоступных съемных носителях информации
  • продолжительное время работы от двух встроенных аккумуляторов
  • интегральность метода АЭ, которая заключается в том, что, используя один или несколько датчиков, установленных неподвижно на поверхности объекта, можно проконтролировать весь объект целиком (100% контроль). Это свойство метода акустической эмиссии особенно полезно при исследовании труднодоступных (не доступных) поверхностей контролируемого объекта
  • обнаружение и регистрация развивающихся дефектов, что дает возможность классифицировать дефекты по степени их опасности (влияние на прочность) для контролируемого объекта
  • оптимальное соотношение эффективность стоимость

Описание основных режимов работы

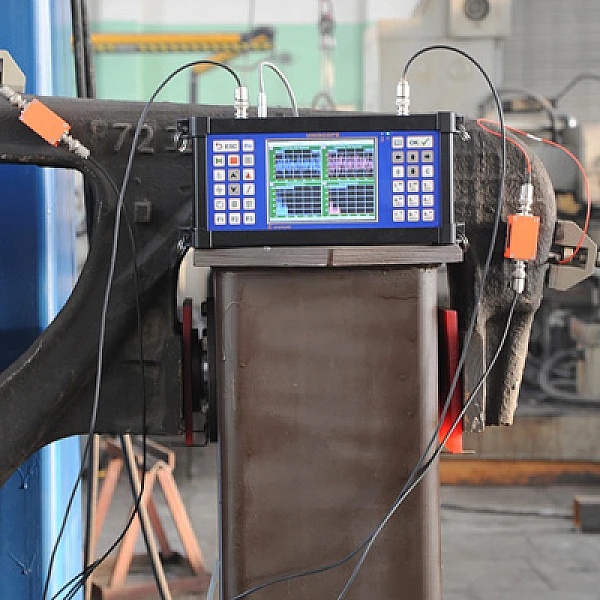

В режиме АЭ измерений "UNISCOPE" предназначен для неразрушающего контроля без вывода из эксплуатации промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов и другого промышленного оборудования с возможностью линейной локализации и оперативной оценки степени опасности источников АЭ.
Основные характеристики аналогового канала регистрации АЭ приведены в таблице 2. Кроме того, для улучшения качества выделения полезного сигнала на фоне шумов различного рода предусмотрено применение прогружаемых цифровых частотных фильтров и предварительной аппаратной фильтрации входных данных по параметрам АЭ-импульсов. Параллельно с регистрацией АЭ по двум  аналоговым каналам реализована возможность записи параметрической информации и по двум цифровым каналам в едином масштабе времени для повышения качества анализа диагностической информации.

Диапазон рабочих частот

0,5 Гц ... 1 МГц

Варианты переключаемых частотных диапазонов

0,5 Гц ... 30 кГц,
1 кГц ... 100 кГц,
30 кГц ... 1 МГц

Варианты длин подключаемых кабельных линий

10 м,  50 м

Разрядность АЦП

16 бит

Максимальная частота преобразования АЦП

20 МГц

Размер буфера записи осциллограммы по каждому каналу

8 Мб

Синхронность работы аналоговых и входов

±1 мкс


Таблица 2. Основные характеристики аналогового канала регистрации АЭ.

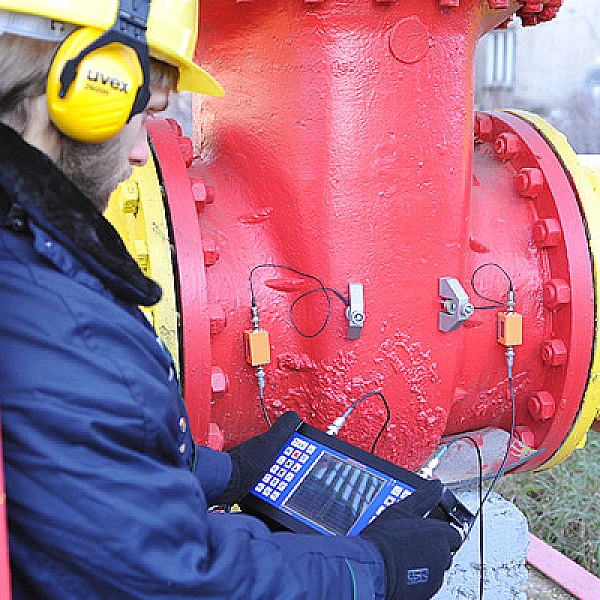

В режиме течеискания "UNISCOPE" позволяет выявлять и количественно оценивать величины протечек запорной арматуры различного типа и назначения, рабочего давления и диаметра для жидкой и газообразной рабочей среды. Функция течеискания реализована на базе каналов регистрации АЭ импульсов. Характерная форма течевых сигналов распознается программным обеспечением системы. На основании параметров этих сигналов оценивается величина расхода среды. В зависимости от типа рабочей среды, проходного диаметра и рабочего давления запорной арматуры средняя погрешность расхода утечки может составлять от 0,1 до 20 л/мин.

В режиме тензометрии "UNISCOPE" проводит измерение НДС объекта в реальном масштабе времени. Важной особенностью работы в этом режиме является возможность его использовать совместно с АЭ измерениями для параметрического сопровождения контроля посредством наблюдения за изменением величины и характера нагружения.
Для подключения резистивного моста в "UNISCOPE" использована шестипроводная схема, что позволяет проводить измерения НДС на удалении до 10 м от базового блока. Основные характеристики тензометрического канала приведены в таблице 3.

Режимы работы

«датчик» / «мост»

Сопротивление тензорезисторов:
- режим «датчик»
- режим «мост»

120 Ом

не менее 120 Ом

Диапазон входного сигнала

± 10, 20, 40, 80 мВ

Разрядность АЦП

24 бит

Погрешность измерения

0,1 % от диапазона

Напряжение питания

5 В

В режиме виброметрии "UNISCOPE" осуществляет оценку уровня вибрации в стандартных полосах частот по мгновенным и средним величинам. Прибор обеспечивает запись временного сигнала в режиме осциллографа. Доступно проведение как широкополосного, так и узкополосного спектрального и статистического анализа вибрации по результатам периодических измерений.


Комплектация:

UNISCOPE - двухканальная портативная акустико-эмиссионная система, которая опционально может быть укомплектована дополнительными блоками: 1) Виброметр 2) Тензоизмеритель 3) Акустический течеискатель.
Система UNISCOPE блочная, то есть при желании можно приобрести отдельные блоки и прошивку прибора, которая необходима для решения тех или иных задач. Но в первую очередь это акустико-эмиссионная система.

Характеристики

Технические характеристики Акустико-эмиссионной системы UNISCOPE:

Габаритные размеры

300х170х60 мм

Клавиатура

Пленочная, мембранная с усиленным тактильным эффектом, повышенная защита от истирания и воздействия агрессивных сред,  количество клавиш 34 шт.

Масса электронного блока

2,6 кг

Защита от внешних воздействий

IP65

Диапазон рабочих температур

От -20 до +40°С

Поддерживаемые интерфейсы

Картыпамяти SD/SDHC, Ethernet, USB2.0

Дисплей

TFT LED, 5.7'', 640х480 точек, 262 144 цветов

Питание

Встроенные аккумуляторные батареи Li-Ion, 7.4 В, 2х4000 мАч
