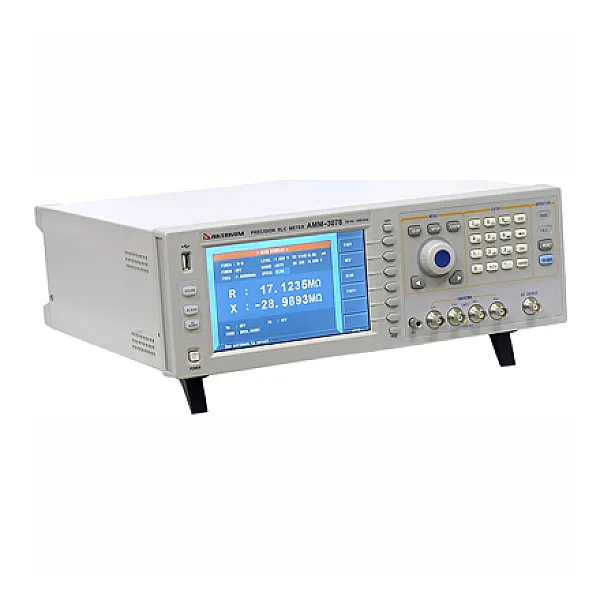

Анализатор компонентов АММ-3078

  • Код товара: 113428

Характеристики

Подробные параметры — во вкладке «Характеристики».

Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Четыре измеренных параметра и служебная информация отображается на…

311 756 ₽
Бесплатная доставка по РоссииПодробнее об условиях
НаличиеУточняйте
Гарантия12 месяцев
СамовывозТюмень
Кейсы поставок
Реальные кейсы и отзывы
наших клиентов
Подробнее
Проведем демонстрацию на вашем объекте
Описание

Анализатор компонентов АММ-3078

Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Четыре измеренных параметра и служебная информация отображается на цветном 7" ЖК дисплее.

Приборы имеют встроенную функцию сканирования и графического анализа, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК, встроенный независимый источник напряжения, возможность подключения источников смещения по напряжению и току.

Проведем демонстрацию оборудования онлайн
Анализатор компонентов АММ-3078
Характеристики
Предоставим обзор и сравнение прибора с аналогичным оборудованием других производителей

Технические характеристики LCR-метра АММ-3078:

Характеристика Значение
Измеряемые (тестируемые) параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров 0,05%
Частотные характеристики
тестового сигнала
Тестовая частота20 Гц...500 кГц
Наилучшее разрешение1 мГц
Отображение 5 разрядов
Точность установки0,01%
AC уровень Напряжение тестового сигнала5 мВ...10 Вскз
Наилучшее разрешение100 мкВ
Отображение 3 разряда
Точность установки10%Uуст + 2 мВ (ALC ON)
6%Uуст + 2 мВ (ALC OFF)
Ток тестового сигнала50 мкА...100 мА
Наилучшее разрешение1 мкА
Отображение 3 разряда
Ток тестового сигнала10%Iуст + 20 мкА (ALC ON)
6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC Напряжение / ток0 В ...±10 В / 0 мА ...±100 мА
Разрешение0,5 мВ / 5 мкА
Точность установки1%Uуст + 5 мВ
ISO ONиспользуется при тестировании
индуктивности и трансформаторов
Выходной импеданс АС ISO ON100 Ом
ISO OFF30 Ом, 50 Ом, 100 Ом выбираемый
Выходной импеданс DCR30 Ом, 50 Ом, 100 Ом выбираемый
Независимый источник DC Напряжение / ток0 В ...±10 В / 0 мА ...±50 мА
Разрешение0,5 мВ / 5 мкА
Точность установки1%Uуст + 5 мВ
Выходной импеданс 100 Ом
Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГцБыстрое: 9 мс
Среднее: 67 мс
Медленное: 187 мс
Диапазон измерения LCR параметров |Z|, X, R, DCR0,00001 Ом...99,9999 МОм
|Y|, B, G0,00001 мкСм..99,9999 См
C0,00001 пФ...9,99999 Ф
L0,00001 мкГн...99,9999 кГн
D0,00001...9,99999
Q0,00001...99999,9
θ (град)-179,999°...179,999°
θ (рад)-3,14159...3,14159
Δ%-999,999%...999,999%
Базовая точность измерения LCR параметров0,05%
Схема замещения последовательная, параллельная
Выбор диапазона Ручной, автоматический
Режим запуска Внутренний, ручной, внешний, по шине
Усреднение 1...256
Калибровка Открытая, закрытая, на нагрузке.
Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции ΔABC, Δ%
Установка задержки 0...999, наилучшее разрешение 100 мкс
Компаратор10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
Счетчик ячеек
Выход PASS/FAIL на передней панели
LED индикатор
Список свипирования10 страниц по 15 точек
Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения, напряжение независимого источника DC
Графический анализ Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения
Внутренняя память 100 ячеек для файлов установок LCRZ
201 результат измерения
10 ячеек для GIF файлов, CSV-файлов
Внешняя USB память GIF файлы
Файлы установок LCRZ
ИнтерфейсыI/O (ввод/вывод)HANDLER (сортировщик) на передней панели
ПКUSB, RS232C, GPIB (опция), LAN
ПамятьUSB host на передней панели
Управление источником смещения Внешний источник смещения управляется через DCI интерфейс.
Максимальный ток смещения - 120 А
Источник смещения токаОпция. 1А DC источник смещения тока
Дисплей цветной ЖК 7" TFT (800х480)
Рабочая температура/влажность 0°С-40°С, ≤90%RH
Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность 80 ВА
Габаритные размеры 400 х 132 х 385 мм
Вес Около 13 кг

Комплектация

Комплект поставки:

  • Анализатор компонентов АММ-3078
  • Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026
  • Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
  • Калибровочная пластина
  • Сетевой кабель
  • Предохранитель Т2АL 250 В - 2 шт.
  • Руководство по эксплуатации
  • Упаковочная тара
