AVA-1745 Амплитудный усилитель

  • Код товара: 113701

Характеристики

Выходное напряжение (DC/AC)
±85 В (170 Вп-п)
Выходной ток (DC/AC)
±450 мА/900 мАп-п
Выходная мощность (ACпик)
76 ВА

Органы управления усилителем Лицевая панель Выключатель и индикатор питания «POWER». Включите прибор нажатием кнопки «POWER». При этом должен загореться зеленый светодиод прибора. Внимание! Прибор оснащен функцией…

331 108 ₽
Бесплатная доставка по РоссииПодробнее об условиях
НаличиеУточняйте
Гарантия12 месяцев
СамовывозТюмень
Кейсы поставок
Реальные кейсы и отзывы
наших клиентов
Подробнее
Проведем демонстрацию на вашем объекте
Описание

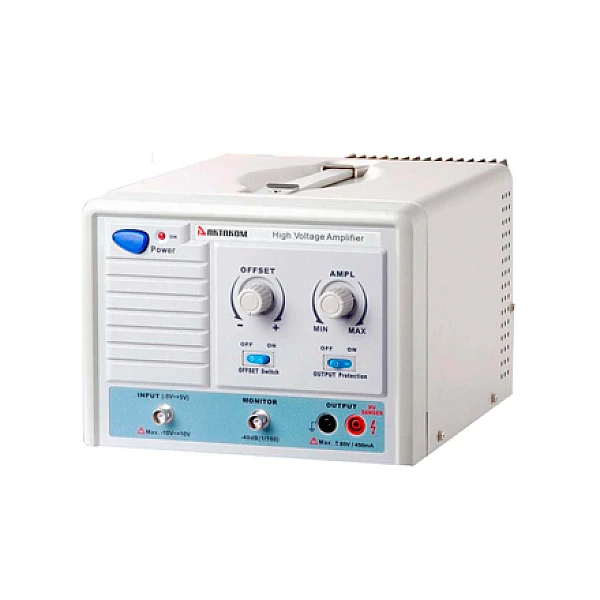

AVA-1745 Амплитудный усилитель

Органы управления усилителем

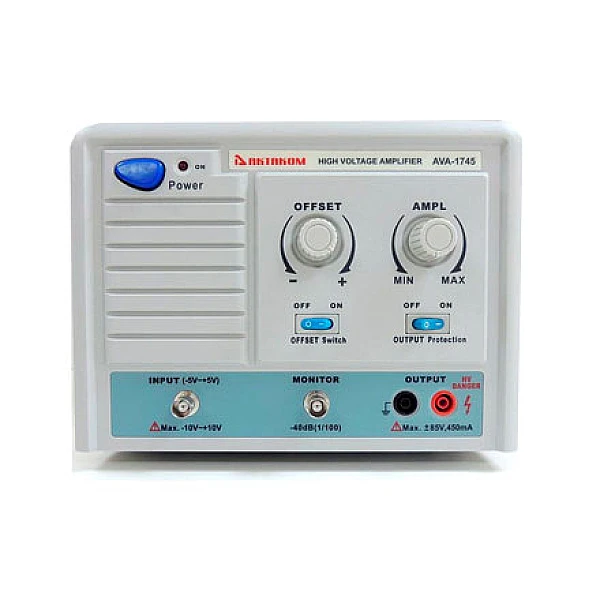

Лицевая панель

  • Выключатель и индикатор питания «POWER».
    • Включите прибор нажатием кнопки «POWER». При этом должен загореться зеленый светодиод прибора.
    • Внимание! Прибор оснащен функцией автоматической защиты от перегрузки.
    • Зеленый светодиод мигает медленно: прибор должен прогреться после включения.
    • Зеленый светодиод мигает быстро: обнаружена перегрузка, прибор будет выключаться и включаться автоматически до устранения перегрузки.
    • Непрерывно горящий зеленый светодиод индицирует готовность прибора к работе.
  • Регулятор смещения напряжения (левый, на лицевой панели).
  • Регулятор амплитуды выходного сигнала (правый, на лицевой панели).
  • Входной разъем (BNC).
    • Входное напряжение и частота не должны превышать значений, указанных в РЭ для конкретной модели прибора. Можно задать любую форму сигнала. Но при установке частоты сигнала, превышающей пределы, указанные в РЭ для конкретной модели прибора, форма сигнала может быть искажена.
    • Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
  • Выходной разъем «Monitor» для контроля осциллографом .
    • Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output»
  • Выходные разъемы «Output»
    • К выходам «Output» подключяется дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора. Дифференциальный пробник подключается ко входу осциллографа.
  • Переключатель режима смещения вкл/выкл.
    • Чтобы задать смещение выходного напряжения, требуется переключить тумблер в положение «ВКЛ», а затем при помощи регулятора задавать величину смещения.
  • Переключатель защиты на выходе вкл/выкл.
    • Внимание! Для того, чтобы избежать возможных повреждений оборудования при превышении выходного тока, рекомендуем использовать защиту по выходу. Если при работе с прибором требуются большие выходные токи, переведите тумблер в положение «ВЫКЛ».

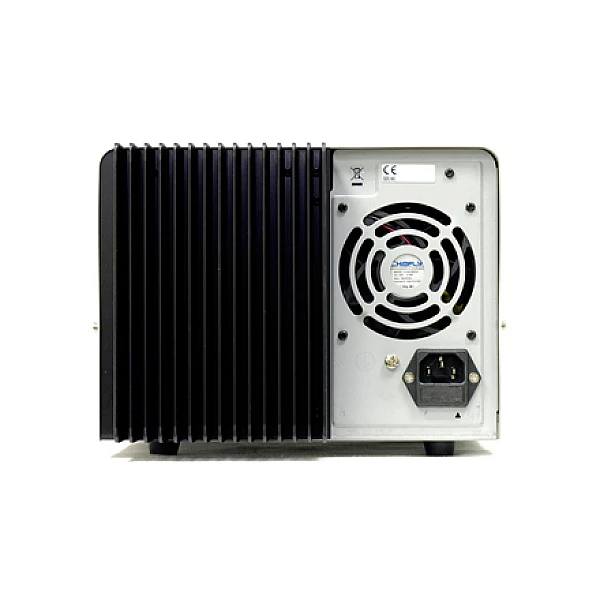

Задняя панель

  • Радиатор охлаждения.
  • Разъем для подключения кабеля питания.
    • Внимание! Подключение прибора к сети переменного тока должно быть выполнено штатным кабелем через розетку, оснащенную шиной защитного заземления.
  • Предохранитель.
Проведем демонстрацию оборудования онлайн
AVA-1745 Амплитудный усилитель
Характеристики
Предоставим обзор и сравнение прибора с аналогичным оборудованием других производителей

Технические характеристики

Наименование параметра

Значение

Выходное напряжение (DC/AC)

±85 В (170 Вп-п)

Выходной ток (DC/AC)

±450 мА/900 мАп-п

Выходная мощность (ACпик)

76 ВА

Полоса пропускания (-3дБ)

3 МГц (100 Вп-п)

Скорость нарастания (типичное)

2500 В/мкс

Диапазон смещения (DC)

0…±85 В

Выходное сопротивление (защита выключена)

10 Ом

Выходное сопротивление (защита включена)

500 Ом/80 Вт

Допустимая нагрузка

≥190 Ом на 170 Вп-п

Управление амплитудой

10-ти оборотный резистор

Управление смещением

выключатель + 10-ти оборотный резистор

Выход "Monitor"

Фикс. 100:1 (-40 дБ) для осциллографов с вх. импедансом 1 МОм

Входное напряжение

0…±10 В или 20 Вп-п, импеданс 10 кОм

Защита по выходу

Предохранитель, резистор защиты, микропроцессорное управление

Питание

90-240 В AC, 50/60 Гц/1,5А

Габаритные размеры

230х170х310 мм

Вес

5,0 кг


Комплектация

Стандартная комплектация

  • Прибор
  • Кабель соединительный с зажимом типа «крокодил» (2 шт.)
  • Кабель BNC соединительный (2 шт.)
  • Кабель питания
  • Предохранитель
  • Руководство по эксплуатации

Дополнительная комплектация

  • Дифференциальный пробник DP-50
  • Кабель измерительный коаксиальный BNC-BNC PTL924
