Описание ультразвукового дефектоскопа Velograph II (полная комплектация):

Дефектоскопы ультразвуковые «Velograph II» предназначены для поиска нарушений сплошности и однородности материала и определения их координат в изделиях из металлов и пластмасс. Прибор позволяет контролировать сварные швы, измерять толщину стенок изделий, вести поиск мест коррозии, трещин, внутренних расслоений и других дефектов.

Дефектоскоп с помощью ультразвукового преобразователя периодически посылает в контролируемый объект короткие импульсы ультразвуковых волн. С помощью этого же ультразвукового преобразователя импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы передаются по беспроводному протоколу в карманный переносной компьютер (КПК) и отображаются на жидкокристаллическом дисплее.

Сигналы на экране дефектоскопа отображаются так же, как на экране осциллографа в координатах амплитуда - время. По вертикальной оси отложена амплитуда, по горизонтальной - время. Начало координат находится в левом нижнем углу экрана. Амплитуда эхосигнала несет информацию, в основном, о величине отражателя в объекте контроля или о степени «прозрачности» материала при приеме прошедших ультразвуковых волн. Время задержки сигнала, то есть его положение на временной оси, говорит о величине пути, по которому прошел сигнал. Эту величину легко рассчитать, зная скорость распространения волн в материале. Чаще всего используется именно такое представление сигналов на экране дефектоскопа.

Отличительные особенности дефектоскопа Velograph II:

  • в качестве экрана дефектоскоп использует смартфон или планшет с диагональю от 4.6 дюйма
  • дефектоскоп обеспечивает максимальную мобильность и свободу передвижений специалиста по НК
  • беспроводная передача данных между дефектоскопом и экраном
  • возможность работать с дефектоскопом во время зарядки аккумуляторов
  • установка и обновление программного обеспечения производятся через сервисы Google Play

Области применения дефектоскопаVelograph II:

  • объекты котлонадзора, теплосети
  • подъемные сооружения
  • строительные металлоконструкции
  • оборудование оборонных предприятий
  • системы газоснабжения и газораспределения
  • оборудование нефтяной и газовой промышленности
  • оборудование нефтехимической промышленности
  • оборудование космической и авиапромышленной отрасли
Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

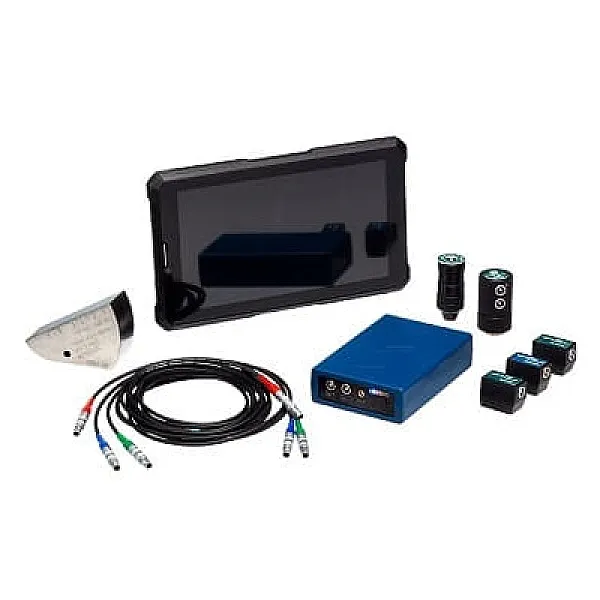

Комплектация дефектоскопа Velograph II:

Наименование/Комплектация Полная
Электронный блок дефектоскопа 1 шт
Планшет с зарядным устройством и установленым ПО VLG II 1 шт
Электронное устройство и ПО для толщиномера 1 шт
Зарядное устройство электронного блока 1 шт
Кабель lemo-lemo 1,2 м одинарный 1 шт
Кабель lemo-lemo 1,2 м двойной 1 шт
Преобразователь серии П121 3 шт
Преобразователь П112-5,0-Ø6/2 1 шт
Калибровочный образец V2 1 шт
Сумка для транспортировки 1 шт
Чехол для электронного блока 1 шт
Паспорт и руководство по эксплуатации 1 шт
Поверка 1 шт
