Рентгеновский кроулер С-300 с РПД-200 СПК или РПД-250 СПК

Цена по запросу
Уточнить цену
Наличие
на складе
Гарантия
12 месяцев
Самовывоз
бесплатно

Описание

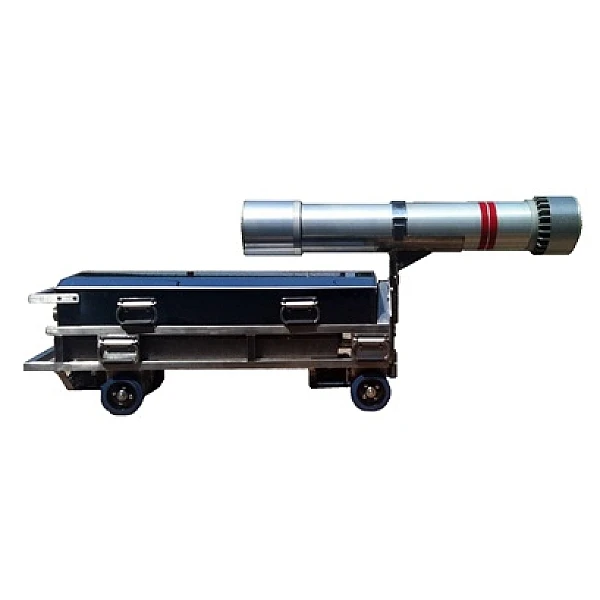

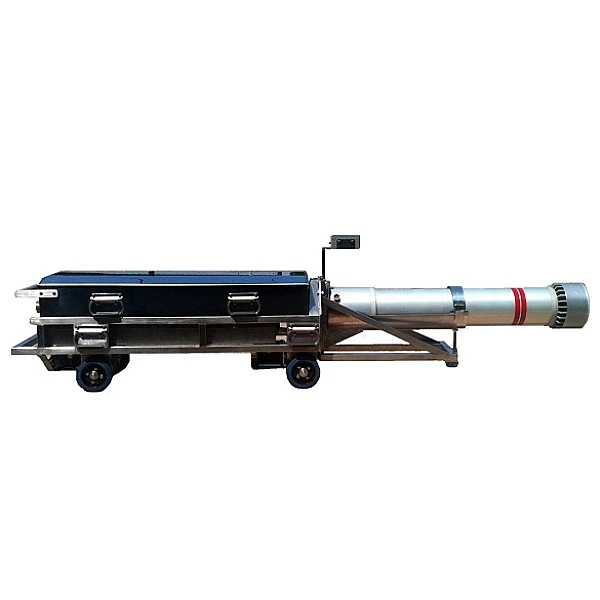

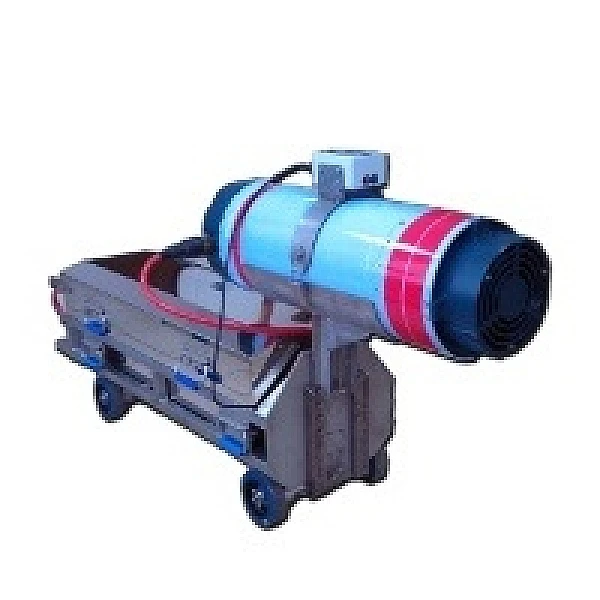

Самоходный рентгеновский кроулер С-300 с РПД-200 СПК и РПД-250 СПК

Кроулер С-300

_-300_ (1).jpg    C-300_250.jpg
Гарнтия на кроулер "C-300" составляет 24 месяца

Область применения:

Применяется для автоматизированного  рентгеновского контроля кольцевых сварных соединений при строительстве магистральных и технологических трубопроводов.
Шасси используется с рентгеновскими аппаратами РПД.
Управление кроулером электромагнитное. Возможность работы при контроле труб с толщиной стенки до 50 мм.

Стандартное Шасси выпускается двух типоразмеров:

1. Для контроля труб диаметром от 219 мм до 500 мм
2. Для контроля труб диаметров от 500 мм и более.
Возможно изготовалнеие кроулера по индивидуальным требованиям заказчика для нестандартного диапазона размеров.
Шасси разработано с учетом более чем 15-летнего опыта работы с такими рентгенографическими установками.

Основные преимущества:

1. Адаптивная система управления, позволяющая использовать практически любой рентгеновский аппарат и генератор.
2. Система управления на основе магнитного устройства с совместным  использованием цифрового и аналоговых сигналов позволяет производить позиционирование кроулера под реперным устройством без отработки  что позволяет управлять кроулером в трубопроводах с тощиной стенки до 50мм.
3. Система слежения состояния аккумуляторов со звуковым сигналом предупреждения разряда.
4. Автоматическая система внутреннего подогрева электроники. Температурный диапазон эксплуатации аппаратов от - 40° до + 40°С.
5. Аккумуляторный блок 28а\ч  с термоизолированным корпусом.
6. Безколлекторные двигатели с повышенным ресурсом на процессорном управлении с защитой по току.
7. Червячные редукторы с одним передаточным числом для всех условий эксплуатации, заправленные маслом для применения при температурах до -45 градусов по Цельсию.
8. Применение разрезных сменных валов позволяет легко изменять базу для применения кроулера в различных диаметрах труб.
9. Гальваническая развязка питания электроники и исполнительных устройств позволяет свести к минимуму процент сбоев во время тяжелых условий эксплуатации.
10. Система дистанционного управления экспонированием, что позволяет отойти на необходимое растояние и исключить облучение персонала.
11. Система радиоуправления (радиовозврата) кроулером, позволяет в любой момент отменить все ранее данные кроулеру программы и заставить его двигаться вперед\назад.
12. Система парковки ( не позволяющая кроулеру  выехать из трубы несанкционированно) без команды персонала он всегда будет останавливаться по срезу трубы, то исключит его опрокидывание и выход из строя.
13. Датчики припятствия ( не позволяющие кроулеру врезаться в преграду или застрять на посторонних предметах).
14. Датчик высокого уровня жикости в трубе.

Переносные рентгеновские аппараты постоянного потенциала "РПД-200СПК" и "РПД-250СПК" для кроулеров.

Для работы в составе кроулеров, разработаны специальные модификации прибора: РПД-200 СПК и РПД-250 СПК с комплектом механических креплений для установки. В настоящее время РПД-200 СПК и РПД-250 СПК используются в составе кроулера «С-300», позволяя проводить контроль в трубах диаметром от 219 до 1420мм и толщиной стенки до 50мм.

Помимо широкого диапазона контролируемых толщин и диаметров, важным преимуществом кроулерных аппаратов РПД-200 СПК и РПД-250 СПК является сниженное энергопотребление, позволяющее делать большее количество экспозиций по сравнению с аналогичными приборами других марок. Аппараты потребляют постоянный ток, зависящий от заданного режима kV и mA, но не более 10А, в то время как импортные аналоги ICM и Balteau потребляют импульсный ток с амплитудой 85-120А, при среднем значении до 10А, что заметно сокращает ресурс и рабочую емкость аккумулятора, особенно при отрицательных температурах.
Аппараты РПД-200 СПК и РПД-250 СПК имеют внутреннюю стабилизацию режимов работы рентгеновской трубки, поэтому в отличие от аппаратов ICM величина дозы и плотность почернения рентгеновской пленки по мере разряда аккумуляторной батареи не меняются.

В настоящее время кроулерные аппараты РПД-200 СПК и РПД-250 СПК эксплуатируются в российских и зарубежных компаниях.

Характеристики

Технические характеристики кроулера

ПараметрДанные параметра
1.Привод
1.1Тип двигателейБесколлекторный (два)
1.2Максимальная мощность двигателя440 Вт.
1.3Потребляемый ток при горизонтальном движении2,3 А
1.4Потребляемый ток при движении на подъем 1503.5 А
1.5УправлениеБлок управления бесколлекторным двигателем
1.5ТорможениеДинамическое с подключаемым стояночным тормозом
1.6Скорость движения10 – 20 м/мин.
1.7Максимальный угол подъемаДо 300 в зависимости от сцепления колес с трубой
2.Управление
2.1Принцип управленияМагнитная система управления KSE
2.2Максимальная толщина стенки трубопровода40 мм.
2.3Точность остановки+/- 6 мм.
2.4Передающее устройство (репер)Репер с автономным питанием, с пультом дистанционного управления включения экспозиции, контролем разряда батарей, напоминанием включения
2.5Приемное устройство (приёмник)Электромагнитный приемник низкой частоты с полосовым фильтром
2.6Нормальное время зарядки репера2,5 – 5 ч.
2.7Время непрерывной работы репера10 ч.
3. Питание
3.1Аккумуляторный блок2 аккумуляторных блока 120 В.
3.2Ёмкость аккумуляторов28 А × ч.
3.3Зарядное устройство10 – канальное зарядное устройство
3.4Нормальное время зарядки5 – 8 ч.
4. Рентгеновский генератор
4.1ТипРПД 250 СПК
4.2Анодное напряжение р/трубки – 250 кВ
4.3Максимальный ток анода р/трубки5 А
4.4Угол выхода пучка 400 х 3600400 х 3600
4.5Размер фокусного пятна5 х 0,9 мм.
5. Вес и размеры
5.1Длина кроулера без рентгеновского генератора1080 мм.
5.2Длина рентгеновского генератора770 мм.
5.5Масса кроулера без аккумуляторного блока53 кг.
5.6Масса аккумуляторного блока98 кг.
6.7Масса рентгеновского генератора12 кг.
6.8Общая масса в сборе163 кг.


Технические характеристики рентгеновского аппарата

Наименование параметра
РПД-200 СПК
РПД-250 СПК
Диапазон анодного напряжения, кВ70 / 200, с шагом 1
100 / 250, с шагом 1
Диапазон анодного тока, мА1 / 5, с шагом 0, 01
Диапазон установок времени экспозиции, с1 / 998, с шагом 1
Тип рентгеновской трубки1 БПК 12-200
1,5 БПК 14-300
Диаграма рабочего пучка рентгеновского излученияПанорамная, 40 х 360
Максимальная мощность, выделяемая на аноде рентгеновской трубки, Вт1000
Напряжение питания изделия, В120 + 10% - 15%
Потребляемая мощность, Вт1400
Габаритные размеры моноблока, мм180 х 820
180 х 940
Масса моноблока, кг18
25
Габаритные размеры БПУ, мм400 х 200 х 120
Масса БПУ, кг6,5
Габаритные размеры ПДУ, мм165 х 110 х 45
Масса ПДУ, кг0,6

Комплектация

Базовая комплектация:

  • датчик воды,
  • датчик препятствий,
  • датчик конца трубы ( парковочный датчик),
  • устройство радиоуправления движением ( радио возврат),
  • автоматическая система подогрева электроники ( гарантирует работоспособность кроулера до -45º),
  • система подтрунивания колес ( предотвращает опрокидывание на крутых поворотах),
  • система разблокировки колес ( для облегчения эвакуации кроулера),
  • горный тормоз ( для работы на крутых склонах и подъёмах)  устройство запуска движения без реперного устройства с торца трубы, дистанционное управление репером,
  • программное обеспечение для использования устройства на трубопроводе с ограниченным размером зоны зачистки изоляции, автовозврат,
  • звуковая индикация разряда батарей,
  • возможность программированного изменения алгоритма работы по желанию заказчика,
  • упрощенная система расширения базы с помощью расширительных втулок.
