Стенд измерительный Т4 для ультразвукового твердомера ТКМ-459

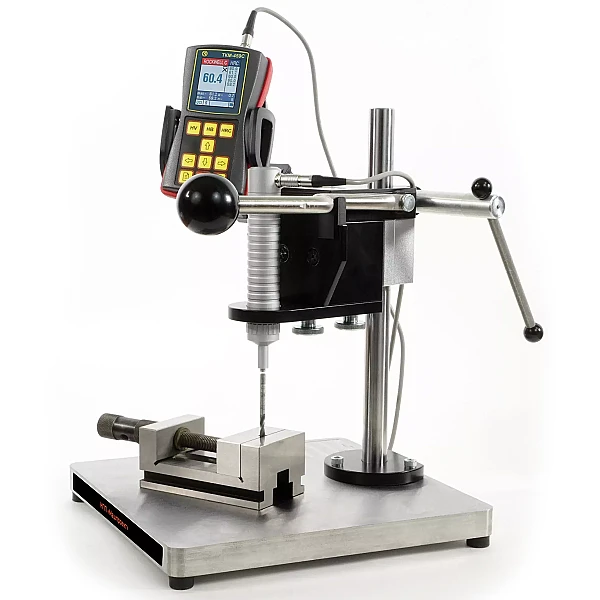

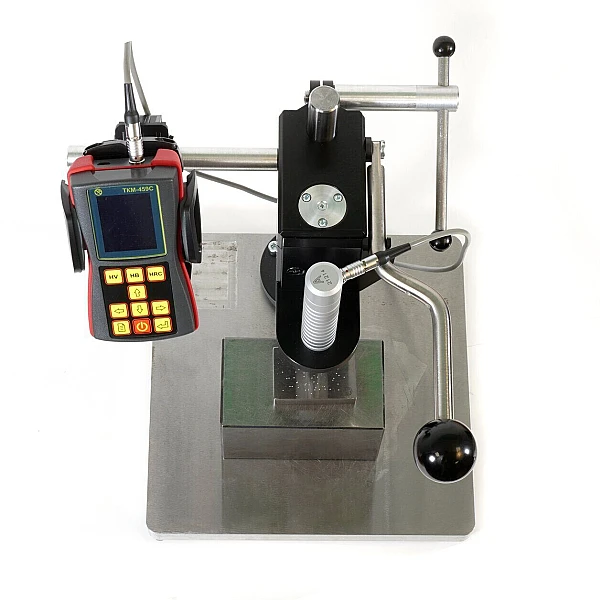

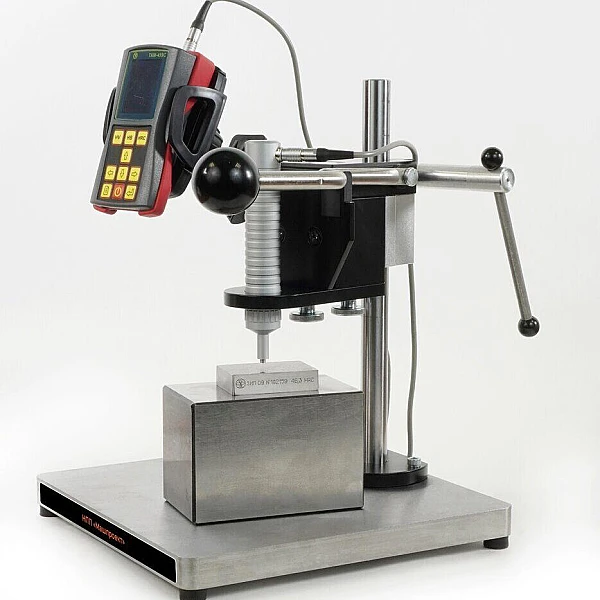

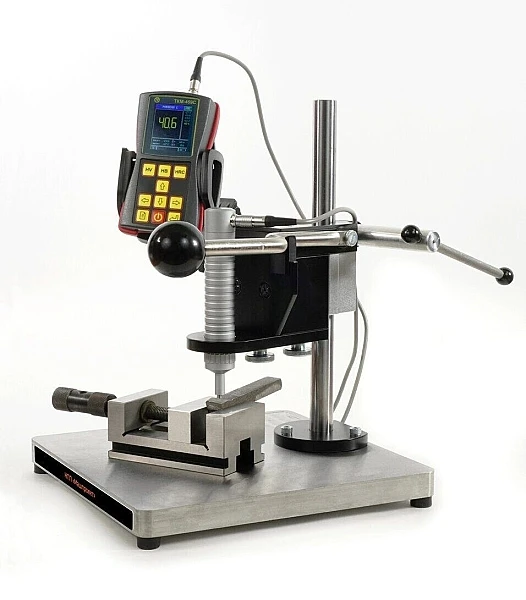

Стенд измерительный Т4 — это устройство, специально разработанное для ультразвукового твердомера ТКМ-459, которое гарантирует максимально удобную работу оператора, минимизируя человеческий фактор.
Контролировать твердость больших партий изделий и/или изделий с малыми весом и габаритами стало еще проще!
Измерительный стенд предназначен для работы с датчиками твердомера ТКМ-459: тип «А» тип «H» тип «C». Устройство обеспечивает:
- стабильное усилие на датчик,
- перпендикулярность УЗ датчика к исследуемой поверхности,
- высокую повторяемость результатов измерений,
- возможность испытаний образцов самых различных форм с минимальным весом.
УЛЬТРАЗВУКОВОЙ ДАТЧИК СО ШТАТНЫМ НАКОНЕЧНИКОМ НЕ ВХОДИТ В КОМПЛЕКТ ПОСТАВКИ ШТАТИВА!
Преимущества конструкции:
- Большое основание для удобной работы,
- Специальный держатель для электронного блока твердомера,

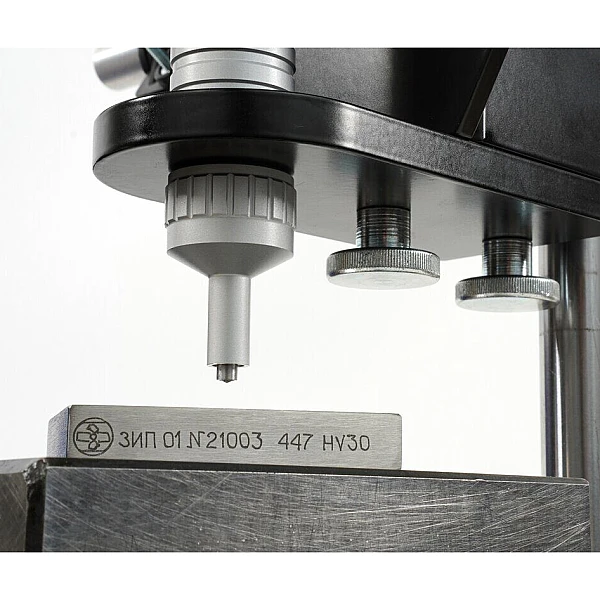

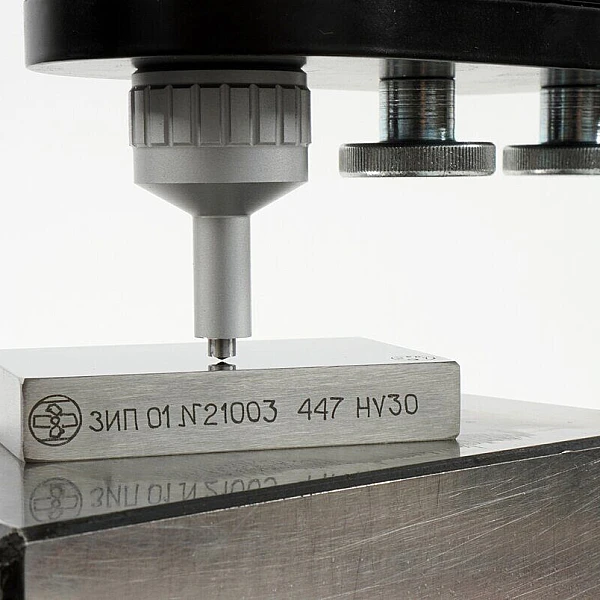

- Надежная опорная пластина для ультразвукового датчика,
- Устройство для фиксации датчика на определенном уровне, в зависимости от высоты контролируемого образца,
- Рукоятка, плавно опускающая датчик вниз для выполнения замера.

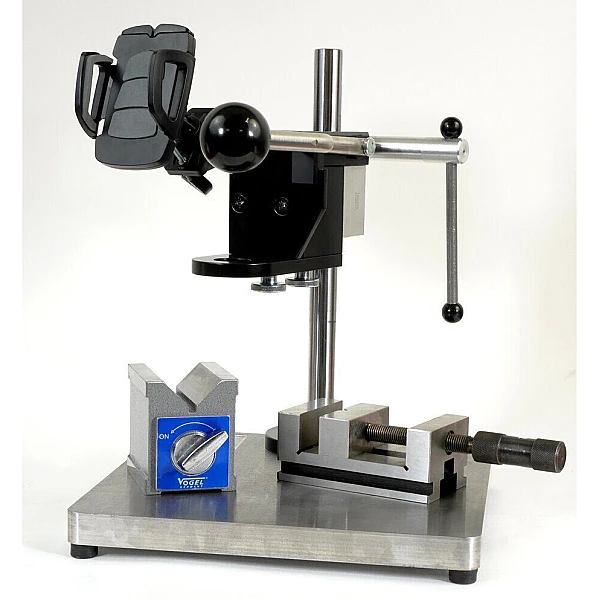

В комплект поставки входят магнитная поверочная призма и лекальные тиски.

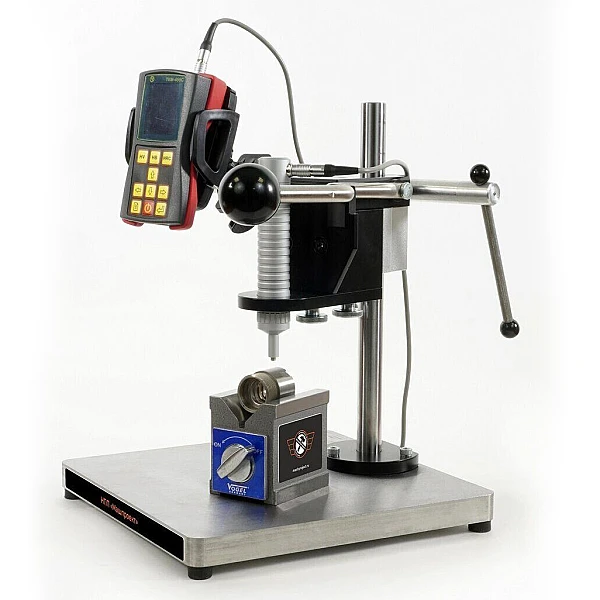

Назначение магнитной призмы:
Магнитная призма изготавливается из высокопрочной закалённой стали, имеет скошенные внутрь верхние края. Используется для фиксации деталей цилиндрической формы.
До начала измерений образец нужно поместить по центру призмы и повернуть переключатель в положение «ON» — «включено». Произойдет одновременное намагничивание сторон призмы — образец будет «намертво» закреплен.
Далее необходимо установить призму с образцом на точку внедрения индентора датчика. Провести необходимые замеры.
Чтобы освободить деталь, следует повернуть переключатель до положения «OFF» — «отключено».

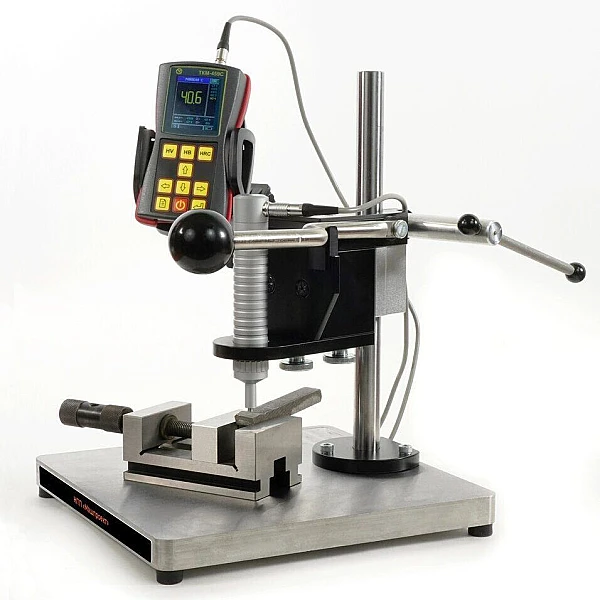

Назначение тисков:
Тиски предназначены для надежной фиксации малогабаритных деталей в любом положении.
Изготавливаются из высококачественной легированной стали. Твердость рабочих поверхностей составляет 58-62 HRC.
Точность тисков:
— параллельность 0.005 мм/100 мм,
— перпендикулярность 0.005 мм.
| Параметры | Значения |
| Габаритные размеры (ДхШхВ), не более | 285 х 295 х 315 мм |
| Масса, не более | 15 кг |
| Максимальная высота контролируемого образца | 145 мм |
| Упаковка | Коробка с ложементами |
1. Измерительный стенд (поставляется в разобранном виде)
2. Магнитная призма
3. Тиски лекальные
4. Паспорт
5. Упаковка
УЛЬТРАЗВУКОВОЙ ДАТЧИК СО ШТАТНЫМ НАКОНЕЧНИКОМ НЕ ВХОДИТ В КОМПЛЕКТ ПОСТАВКИ ШТАТИВА!
