Ультразвуковой дефектоскоп УД4-12Т

Описание

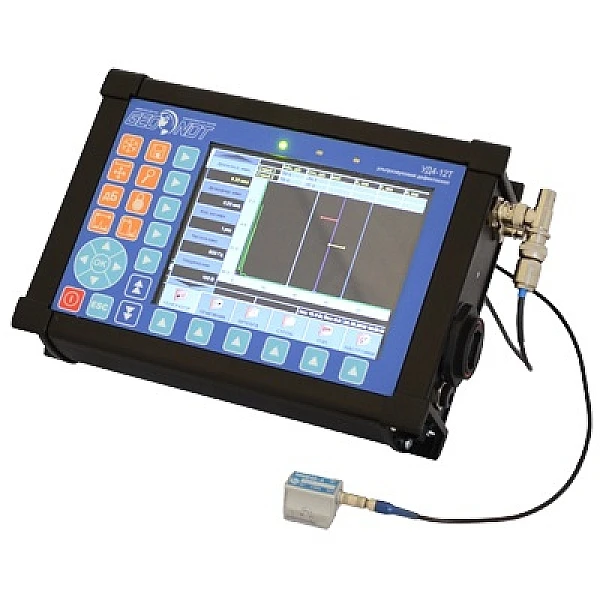

Ультразвуковой дефектоскоп УД4-12Т

Данный ультразвуковой дефектоскоп УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.

Гарантия на УД4-12Т: 3 года.

Внесён в реестр Средств Измерений РФ

Поставляется со свидетельством о поверке.


Назначение УД4-12Т:

  • поиск и обнаружение дефектов;
  • измерение координат дефектов;
  • измерение амплитуд сигналов от дефектов;


Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.

Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба).


Преимущества дефектоскопа УД4 12Т:

  • Высокая чувствительность;
  • Ударопрочный алюминиевый корпус;
  • Привлекательная цена;
  • Универсальный настроечный образец СО-7 в комплекте;
  • Морозоустойчивый аккумулятор от -20oC;
  • Пять (5) пьезоэлектрических преобразователей (на выбор) в базовой комплектации.

УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:

  • максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
  • глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
  • расстояние (R) до отражателя по оси ультразвукового пучка (мм);
  • расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
  • время (t) прохождения ультразвука в призме преобразователя (мкс);
  • ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
  • расстояние между импульсами на любом уровне от максимума в мм или мкс;
  • условную высоту отражателя (ширину огибающей) в мм или мкс;
  • расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
  • ширину каждого строба в мм или мкс;
  • амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
  • амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
  • скорость любых волн в объекте контроля в м/сек;
  • толщину объектов контроля в мм (или мкс).


Функциональные возможности дефектоскопа УД4-12Т:

  • замораживать изображение на экране, измерять его характеристики и при необходимости запоминать
  • визуальный количественный амплитудный анализ всех сигналов видимых на развертке
  • оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом
  • строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов
  • измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог
  • построение АРД – посредством программы «АРД – Универсал» версия 3.1


Дефектоскоп УД4-12-Т может быть использован как в полевых, так и стационарных условиях.

  • Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP65.
  • По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.
  • По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.
  • УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20С до +50С.
  • УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35С при сохранении работоспособности.
Читать полностью

Ультразвуковой дефектоскоп УД4-12Т

Данный ультразвуковой дефектоскоп УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.

Гарантия на УД4-12Т: 3 года.

Внесён в реестр Средств Измерений РФ

Поставляется со свидетельством о поверке.


Назначение УД4-12Т:

  • поиск и обнаружение дефектов;
  • измерение координат дефектов;
  • измерение амплитуд сигналов от дефектов;


Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.

Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба).


Преимущества дефектоскопа УД4 12Т:

  • Высокая чувствительность;
  • Ударопрочный алюминиевый корпус;
  • Привлекательная цена;
  • Универсальный настроечный образец СО-7 в комплекте;
  • Морозоустойчивый аккумулятор от -20oC;
  • Пять (5) пьезоэлектрических преобразователей (на выбор) в базовой комплектации.

УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:

  • максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
  • глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
  • расстояние (R) до отражателя по оси ультразвукового пучка (мм);
  • расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
  • время (t) прохождения ультразвука в призме преобразователя (мкс);
  • ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
  • расстояние между импульсами на любом уровне от максимума в мм или мкс;
  • условную высоту отражателя (ширину огибающей) в мм или мкс;
  • расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
  • ширину каждого строба в мм или мкс;
  • амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
  • амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
  • скорость любых волн в объекте контроля в м/сек;
  • толщину объектов контроля в мм (или мкс).


Функциональные возможности дефектоскопа УД4-12Т:

  • замораживать изображение на экране, измерять его характеристики и при необходимости запоминать
  • визуальный количественный амплитудный анализ всех сигналов видимых на развертке
  • оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом
  • строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов
  • измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог
  • построение АРД – посредством программы «АРД – Универсал» версия 3.1


Дефектоскоп УД4-12-Т может быть использован как в полевых, так и стационарных условиях.

  • Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP65.
  • По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.
  • По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.
  • УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20С до +50С.
  • УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35С при сохранении работоспособности.

Комплектация

Комплект поставки дефектоскопа УД4-12Т:

  • Электронный блок дефектоскопа УД4-12Т - 1шт.
  • Пьезоэлектрические преобразователи (типы по требованию) - 3 шт.
  • Кабель соединительный (ПЭП/электронный блок) - 2 шт. При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП
  • Калибровочный образец V2/25 - 1шт.
  • Универсальное зарядное устройство - 1шт.
  • Руководство по эксплуатации - 1шт.
  • Чехол для электронного блока дефектоскопа - 1шт.
  • Сумка для переноски - 1шт.
  • Свидетельство о  Поверке
