Ультразвуковой дефектоскоп УСД-50 IPS

Описание

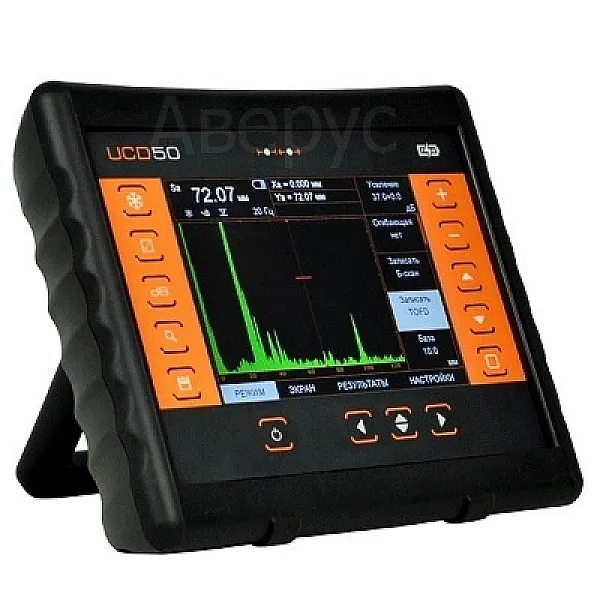

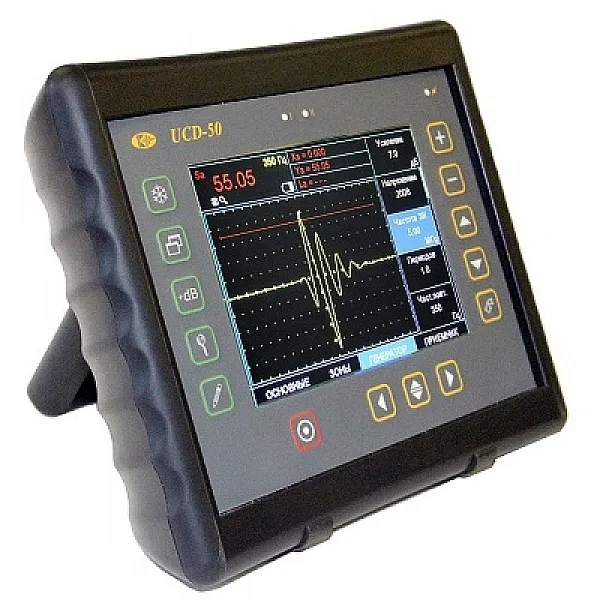

Ультразвуковой дефектоскоп УСД-50 IPS

УСД-50 IPS - новый универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения. Cочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Ультразвуковой дефектоскоп нового поколения УСД50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

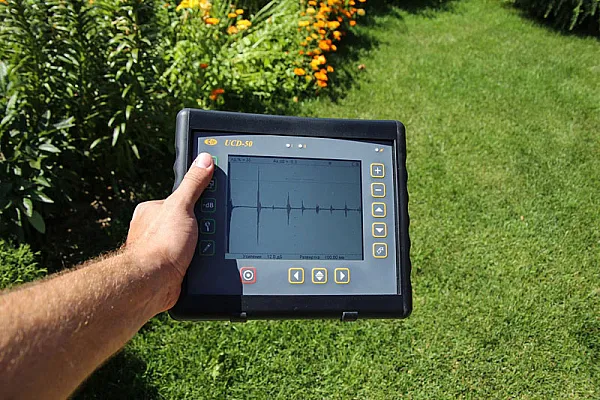

Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика,  прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля.  Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД 50 айпиэс позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.

Особенности дефектоскопа UCD50IPS:

1. Одновременное отображении амплитуды сигнала, координат дефекта и номера луча


2. Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.


3. Отображения ультразвуковых сигналов в недектированном виде


4.  Б-скан для более удобной визуализации процесса ультразвукового контроля


5. Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.


6. Сохранение и вызов настроек из памяти прибора


7. Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа


8. Полноэкранный режим работы УЗ дефектоскопа UCD-50-IPS -  640х480 точек

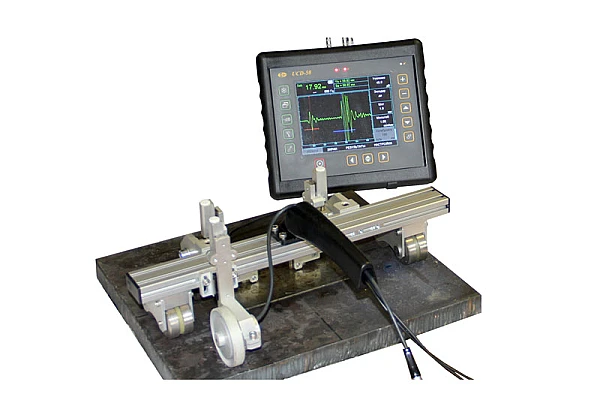

9. TOFD режим


10. Поддержка дефектоскопом УСД 50 IPS АРД-диаграмм


11. Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете


12. Не боится разряда

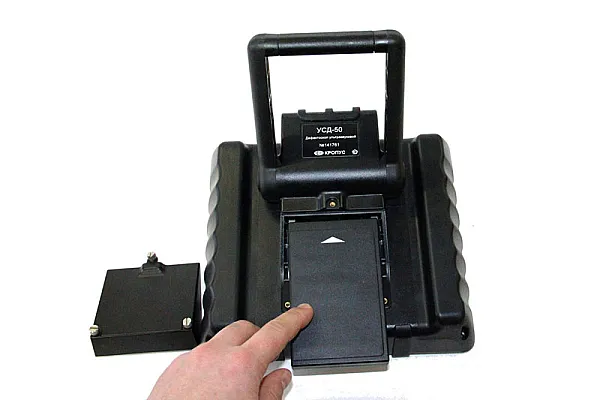

Есть возможность укомплектовать дополнительно аккумулятором и зарядным устройством.
- АКБ UCD-52 Li-Ion 10.8В 5000 мА/ч
- сетевое ЗУ для UCD-52 VC-50 2А
23.jpg 24.jpg 25.jpg


Основные отличия:

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Запись сигналов по датчику оборотов
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
  • Работа с АРД-диаграммами
  • Частота повторения ЗИ:до 2000Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов и TOFD
  • Интерфейс: USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора
Гарантийный срок эксплуатации дефектоскопа составляет 36 месяцев !
Читать полностью

Ультразвуковой дефектоскоп УСД-50 IPS

УСД-50 IPS - новый универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения. Cочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Ультразвуковой дефектоскоп нового поколения УСД50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика,  прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля.  Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД 50 айпиэс позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.

Особенности дефектоскопа UCD50IPS:

1. Одновременное отображении амплитуды сигнала, координат дефекта и номера луча


2. Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.


3. Отображения ультразвуковых сигналов в недектированном виде


4.  Б-скан для более удобной визуализации процесса ультразвукового контроля


5. Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.


6. Сохранение и вызов настроек из памяти прибора


7. Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа


8. Полноэкранный режим работы УЗ дефектоскопа UCD-50-IPS -  640х480 точек


9. TOFD режим


10. Поддержка дефектоскопом УСД 50 IPS АРД-диаграмм


11. Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете


12. Не боится разряда
Есть возможность укомплектовать дополнительно аккумулятором и зарядным устройством.
- АКБ UCD-52 Li-Ion 10.8В 5000 мА/ч
- сетевое ЗУ для UCD-52 VC-50 2А
23.jpg 24.jpg 25.jpg


Основные отличия:

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Запись сигналов по датчику оборотов
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
  • Работа с АРД-диаграммами
  • Частота повторения ЗИ:до 2000Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов и TOFD
  • Интерфейс: USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора
Гарантийный срок эксплуатации дефектоскопа составляет 36 месяцев !

Комплектация

Комплектация стандартная Ультразвуковогой дефектоскопа УСД-50 IPS:

  • электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором
  • блок питания сетевой 15В / 220В
  • защитный чехол с блендой и креплением на корпусе оператора
  • кабель Lemo00-Lemo00 1,5м (2шт)
  • преобразователь ультразвуковой П111-2,5-К12 (возможно заменить на любой другой, по Вашему выбору)
  • преобразователь ультразвуковой П111-5-К6 (возможно заменить на любой другой, по Вашему выбору)
  • преобразователь ультразвуковой П121-2,5-40 (возможно заменить на любой другой, по Вашему выбору)
  • преобразователь утразвуковой П121-5-65 (возможно заменить на любой другой, по Вашему выбору)
  • кабель USB для связи с ПК
  • программное обеспечение на CD-диске
  • комплект документации (руководство пользователя, паспорт с методикой поверки, свидетельство о поверке)
  • кейс для переноски
Цена: 298 000 р.

2. Комплектация USD-50-IPS комплект TWIN-1:

УСД-50.Комплекты TWIN - удвой преимущества! (при стандартной цене прибора =298 т. руб )
  • Вся стандартная комплектация
  • + 4 дополнительных преобразователя (по Вашему выбору) 4+4=8шт.
Цена: 298 000 р.

3. Комплектация USD-50-IPS комплект TWIN-2:

УСД-50.Комплекты TWIN - удвой преимущества! (при стандартной цене прибора =298 т. руб )
  • Вся стандартная комплектация
  • + дополнительная аккумуляторная батарея 1+1=2шт. (20 часов без подзарядки)
Цена: 298 000 р.


* По дополнительному заказу потребителей, в комплект поставки дефектоскопа УСД-50 IPS могут включаться дополнительные пьезопреобразователи, стандартные образцы для УЗ контроля и т.п.

Оформить заказ

Заполните форму и наш менеджер свяжется с вами:

Отзывы

Отзывы

0.0 оценок ( из 0 )

Отзывы

0.0 оценок ( из 0 )
Аксессуары к Ультразвуковой дефектоскоп УСД-50 IPS
Гель для ультразвукового контроля УЗК
Стандартные образцы
Приспособления для УЗ контроля
Кабели
Механические устройства
Преобразователи
АКС - гель АКС - гель
АКС – гель применяется при проведении толщинометрии различных конструкционных материалов, при поиске дефектов в сварных швах и основных стенках изделий из металла, полиэтилена, стеклопластика в процессе полной технической экспертизы изделия.
Подробнее
Цена по запросу
Уточнить цену
СОП трубный СОП трубный
Образец с зарубкой для настройки чувствительности дефектоскопа при контроле труб, котлов, сосудов и др.
Подробнее
Цена по запросу
Уточнить цену
СОП плоский СОП плоский
Плоский стандартный образец предприятия с зарубкой для настройки чувствительности дефектоскопа
Подробнее
Цена по запросу
Уточнить цену
Стандартный образец "Утюг" Стандартный образец "Утюг"
Для настройки чувствительности дефектоскопа и определения эквивалентных размеров дефектов при работе с ПЭП.
Подробнее
Цена по запросу
Уточнить цену
Стандартный образец СО-2 Стандартный образец СО-2
применяют при контроле ультразвуковым дефектоскопом изделий из малоуглеродистой и низколегированной сталей
Подробнее
8 880 ₽
Купить
Стандартный образец СО-1 Стандартный образец СО-1
Для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера дефектоскопа.
Подробнее
Цена по запросу
Уточнить цену

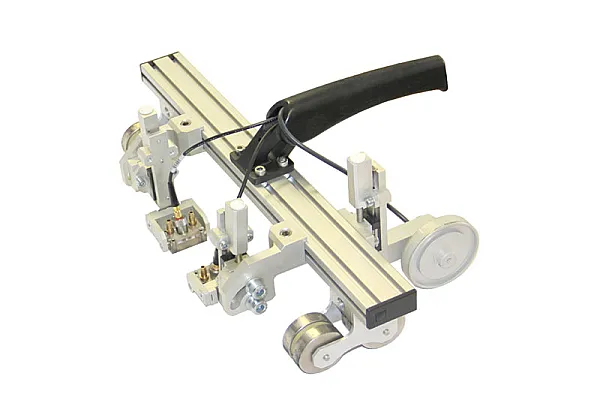

TFD-60 Сканер ручной для TOFD-метода TFD-60 Сканер ручной для TOFD-метода
