УКЛ-32-16К- Установка ручного контроля листового проката

УКЛ-32-16К- Установка ручного контроля листового проката

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32-16К предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров и толщин.. Контроль проводится при одностороннем доступе к изделию.

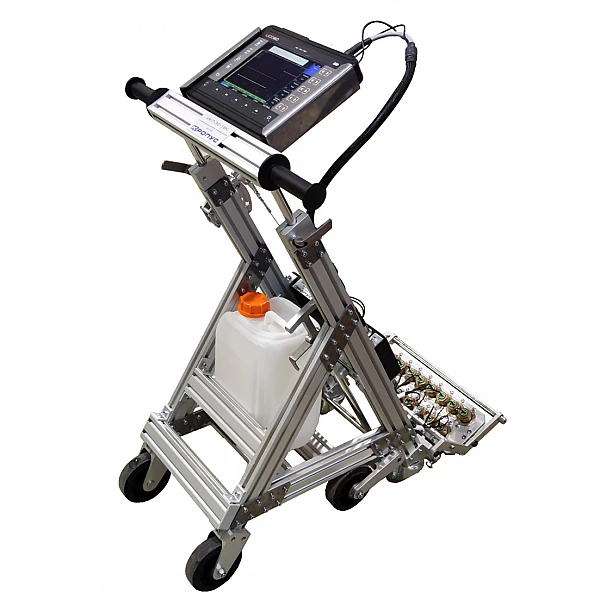

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, коммутатор и система подачи акустической жидкости.

Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен  рычаг

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ. В качестве коммутатора используется высокоскоростной 16-ти канальный электронный коммутатор для дефектоскопов серии УСД-60.

Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
