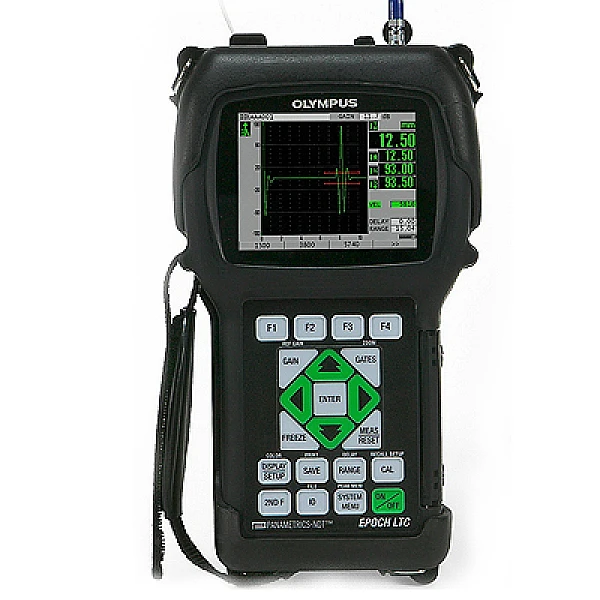

Ультразвуковой дефектоскоп Olympus EPOCH LTC

Тип оборудования: Дефектоскоп ультразвуковой, дефектоскоп сварных соединений
Производитель: OLYMPUS (Олимпус)
Серия: EPOCH (Эпох)
Модель: EPOCH LTC
Гарантия: 1 год
Госреестр средств измерений РФ: Внесен
Поверка: Включена в стоимость

Дефектоскоп EPOCH LTC — портативный ультразвуковой прибор неразрушающего контроля. Разработан для обнаружения дефектов в сварных швах, трубах, цистернах, резервуарах высокого давления, турбинах. Дефектоскоп Эпох ЛТС обнаруживает и измеряет трещины, пустоты, расслоения в структурных материалах. Вы можете использовать дефектоскоп совместно с различными ультразвуковыми преобразователями как внутри, так и снаружи помещений. Этот прибор опережает своё время, он создан с запасом на будущее. Работает в суровых условиях, не боится влаги и пыли, ударопрочен.



Действительно неубиваемый дефектоскоп.

Портативный ультразвуковой дефектоскоп EPOCH LTC успешно прошел испытания на прочность, ему присвоен высокий класс защиты IP67. Он не боится воздействия импульсов, вибраций, взрывоопасной атмосферы, и падений с высоты 1.5м на все его стороны и углы.


Впечатляющие характеристики, большой динамический диапазон, превосходная разрешающая способность при измерениях, цветной VGA (640×480 пикселей) ЖК-дисплей, работающий на пропускание и отражение, что обеспечивает очень хорошую видимость. Простой и понятный пользовательский интерфейс.

Созданный на базе платформы EPOCH XT, прибор EPOCH LTC отличается более высокой производительностью и долговечностью по сравнению с дефектоскопами ЭПОЧ предыдущего поколения, и имеет следующие усовершенствования:


Отличительные особенности EPOCH LTC

  • Корпус класса защиты IP67 для обеспечения надёжной работы в неблагоприятных погодных условиях
  • Цветной ЖК-дисплей с VGA-разрешением, работающий на пропускание и отражение
  • Прибор соответствует требованиям стандарта EN12668-1
  • Цифровой приёмник с большим динамическим диапазоном
  • Цифровые фильтры (стандартный, широкополосный, фильтр верхних частот) для обеспечения функциональной гибкости
  • Четыре настраиваемых пользователем местоположения экрана для измерения времени и амплитуды
  • Грубая и точная настройка параметров при помощи клавиш со стрелками
  • Регистратор данных большой ёмкости для хранения настроек прибора (калибровок) и результатов измерений
  • USB порт для обеспечения связи с персональным компьютером, прямой печати данных и подсоединения USB карты памяти
  • Mini SDTM порт для хранения данных обследования на съёмной Mini SD карте памяти
  • VGA выход, совместимый с мониторами большого размерами и проекторами

Характеристики

Технические характеристики ультразвуковго дефектоскопа OLYMPUS LTC


Общие характеристики

  • Вес: 0,96 кг с литий-ионным аккумулятором
  • Экран 640х480 точек
  • Температурный диапазон -10 - +50 °С
  • Габариты (В х Ш х Г): 223,3 x 128,9 x 55,1 мм
  • Ударопрочный и герметичный корпус, в соответствии со стандартом IP67
  • Клавиатура: английская, международная, японская или китайская
  • Языки: английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, норвежский, шведский.
  • Выход VGA, совместимый с широкими мониторами и проекторами
  • USB порты для связи с компьютером, принтером, внешних накопителей
  • Слот для Mini SD карт
  • Разъемы для преобразователей: LEMO 00
  • Аккумулятор: литий-ионный. Держатель для щелочных батарей АА.
  • Время работы от аккумулятора:
                — Литий-ионный аккумулятор: 8 часов
                — Литиевые батареи АА: 6 часов
                — Никель-металлгидридные батареи AA: 4 часа
                — Щелочные батареи АА: 3 часа
  • Питание: от сети переменного тока: 100–120 В, 200–240 В, 50–60 Гц


Защита от воздействий окружающей среды

  • Защита от проникновения жидкостей и загрязнений: IP67
  • Работа во взрывоопасной атмосфере: MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D Устойчивость к ударам: IEC 60068227, 60 g, 6 м/сек H.S., 3 оси, 18 общ.
  • Устойчивость к вибрациям: IEC 60068-2-6, 50–150 Гц, 2 г, 20 циклов
  • Устойчивость к падению: MIL-STD-810F 4.5.5 Процедура IV – Удары при перевозке


Дисплей

  • Цветной трансфлективный ЖК-экран: частота обновления изображения 60 Гц, выбираемые пользователем цветовые схемы и уровень яркости, 2 режима комбинированного экрана и полноэкранный режим.
  • Размеры экрана (Ш x В): 75 × 56 мм, разрешение 640 × 480 пикселей, диагональ 3,7” (94 мм)
  • Измерение амплитуды: 100% или 110% полной высоты экрана
  • Режимы отображения координатной сетки: Стандартный (от 0 до 10), режим оценки пути ультразвука (5 равных секторов с линиями сетки)


Генератор

  • Генератор прямоугольных импульсов: Фиксированная длительность импульсов оптимальна для большинства стандартных задач дефектоскопии
  • Длительность импульса: В базовой комплектации длительность не меняется. С опцией EPLTC-SWP настраивается в диапазоне от 45 до 5 000 нс (0,1 МГц).
  • Частота повторения зондирующего импульса (ЧЗИ): Автоматический контроль ЧЗИ от 10 до 500 Гц. Ручная настройка ЧЗИ (EPLTC-PRF)
  • Частота измерений: от 10 до 500 Гц. Всегда равна ЧЗИ.
  • Напряжение генератора: от 100 до 400 В с шагом 100 В
  • Демпфирование: 50, 100, 200, 400 Ом


Приемник

  • Усиление: от 0 до 110 дБ; дискретность определяется пользователем и настраивается посредством клавиш.
  • Полоса пропускания: от 0,2 до 26,5 МГц при −3 дБ
  • Цифровые фильтры: Стандартные: 0,2–10 МГц
  • Широкополосные: 2,0–21,5 МГц
  • Высокочастотные: 8,0–26,5 МГц
  • Детектирование: Полная волна, положительная и отрицательная полуволна, радиочастота
  • Линейность системы: По горизонтали: 0,5% полной высоты экрана
  • Разрешение: 0,25% полной высоты экрана, погрешность по амплитуде 1 дБ
  • Отсечка: от 0 до 80% полной высоты экрана с визуальной сигнализацией


Калибровка

  • Калибровка: Автоматическая калибровка по скорости звука и смещению нуля
  • Режимы контроля: Импульс-эхо, раздельно-совмещенный, теневой
  • Единицы измерения: миллиметры, дюймы или микросекунды
  • Диапазон: базовая модель: от 4 до 5 000 мм
  • Расширенный диапазон (опция): (Арт.: EPLTC-RANGE): от 3,36 до 13 404 мм при 5900 м/x
  • Скорость звука: от 635 до 15 240 м/с
  • Смещение нуля: от 0 до 750 мкс
  • Задержка отображения: от -59 мм до макс. диапазона
  • Угол ввода луча: от 10° до 85° с шагом 0,1°

Измерения

  • Измеряемые величины: толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета для строба 1 и строба 2
  • СТРОБ 2 (опция): (Арт.: EPLTC-GATE2): Все измерения и сигнализации, что и в стро­бе 1, и измерения в режиме эхо-эхо.
  • Четыре поля для отображения рез-тов измерений: Возможность выбора до четырех измерений по любому строб-импульсу на активном экране.
  • Динамические кривые DAC/ВРЧ: ASME, ASME III, JIS, пользовательская кривая DAC и до шести сигнальных кривых. Динамическая настройка усиления, динамический диапазон 100 дБ, изменение коэффициента усиления 100 дБ/мкс, создание до 50 точек на кривой.
  • Измерение амплитуды: от 0 до 110% полной высоты экрана
  • Поправка значения Х: По­правка на расстояние между точкой ввода луча и передней поверхностью преобразо­вателя.
  • Строб 1: Измерение амплитуды эхо-сигнала и времени пролета.
  • Начало строба: Настраивается на всем отображаемом диапазоне.
  • Ширина строба: Настраивается от начала строба до конца отображаемого диапазона.
  • Высота строба: Настраивается на уровне от 2 до 95% полной высоты экрана.
  • Сигнализации: Положительный и отрицательный пороговые уровни; по минимальной глубине
  • Масштабирование: Отображаемый диапазон в пределах ширины строба 1


Вводы/Выводы

  • USB: Порт USB OTG для подключения к ПК и сохранения данных на USB-накопителе
  • Выход VGA: Используется для подсоединения стандартного VGA-монитора или проектора
  • Mini SD: Слот для карты памяти miniSD
  • Хранение данных: до 50 000 ИД с А-сканами, результатами измерений и настройками. Карта MiniSD позволяет существенно расширить емкость памяти.

Комплектация



Стандартная комплектация

  • EP-MCA: Адаптер переменного тока
  • case-1001: Кейс для транспортировки
  • 910-266: Руководство по эксплуатации
  • EPLTC-HS: Ремень на запястье
  • EPLTC-BAT-L: Литий-ионный аккумулятор
  • EPLTC-BAT-AA: Держатель батарей АА


Программные опции

  • АРД-Диаграммы: (Арт.: EPXT-DGS-AVG)
  • Ручная настройка ЧЗИ : (Арт.: EPLTC-PRF)
  • Расширенный диапазон: (Арт.: EPLTC-RANGE)
  • Настраиваемый генератор прямоугольных импульсов: (Арт.: EPLTC-SWP)
  • AWS D1.1/D1.5: (Арт.: EPLTC-AWS)
  • API 5UE: (Арт.: EPLTC API 5UE)
  • GAGEVIEW PRO: (Арт.: GAGEVIEWPRO-KIT-USB-A-AB)
