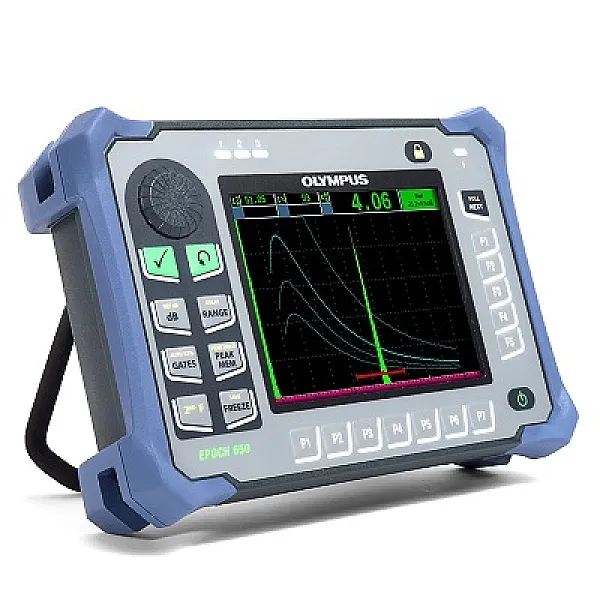

Ультразвуковой дефектоскоп Epoch 650

Цена по запросу
Уточнить цену
Наличие
уточняйте
Гарантия
12 месяцев
Самовывоз
бесплатно

Описание

Ультразвуковой дефектоскоп Epoch 650


Продуманная структура меню и клавиши прямого доступа к функциям EPOCH 650 позволяют реализовывать все возможности высокоэффективного дефектоскопа при обеспечении чрезвычайной простоты в работе. Большой полупрозрачный VGA-дисплей в сочетании с запатентованным цифровым приемником с высоким динамическим диапазоном обеспечивает стабильное четкое отображение А-скана при любом освещении. Дефектоскоп EPOCH 650, реализованный в двух аппаратных версиях, предлагает возможность выбора настройки параметров с помощью ручки или с навигационной панели. EPOCH 650 разработан в соответствии с требованиями стандарта EN12668-1, что позволяет реализовать полный диапазон стандартных и опциональных функцией в области дефектоскопии. За счет прочного эргономичного дизайна оборудование может быть использовано фактически в любом рабочем окружении, тогда как генератор PerfectSquare и возможности цифрового фильтра обеспечивают применимость в разнообразных приложениях.


Основные возможности

  • Разработан в соответствии с требованиями стандарта EN12668-1
  • Настраиваемый генератор прямоугольной волны PerfectSquare
  • Цифровой приемник с высоким динамическим диапазоном
  • Восемь цифровых фильтров для улучшенного соотношения Сигнал-Шум
  • Частота повторения импульсов 2 кГц для быстрого сканирования
  • Ручка или панель навигации для настройки конфигурации
  • Большой полупрозрачный VGA дисплей
  • Длительная работа от батарей (ионно-литиевый аккумулятор или щелочные батарейки)
  • Построение динамической кривой DAC/TVG и DGS/AVG
  • Карта памяти объемом 2 Гб MicroSD для передачи и хранения данных
  • Порт USB для передачи данных на ПК и прямого вывода на печать
  • Сигнальный и VGA выход
  • Опциональный аналоговый выход

Дефектоскоп EPOCH 650 сочетает эффективность базового дефектоскопа с качеством самого мощного цифрового ультразвукового оборудования компании Olympus. Полный диапазон разнообразных функций контроля реализован в компактном удобном для работы корпусе. Этот оптимальный баланс позволяет использовать оборудование для выполнения контроля любого уровня сложности.


Простота и гибкость в работе прибора

При разработке EPOCH 650 была поставлена цель: соединить широкие возможности в области дефектоскопии с простотой оперирования. В результате был спроектирован EPOCH 650 — эргономический, интуитивный и практичный прибор, подходящий как для опытных операторов, так и для начинающих работу в области дефектоскопии.


Интуитивно-понятный пользовательский интерфейс

Интерфейс дефектоскопа EPOCH 650 выполнен на основе промышленного дефектоскопа серии EPOCH 1000. Простота структуры меню прибора, возможности калибровки и функции программного обеспечения сочетается с клавиатурой EPOCH, обеспечивающих прямой доступ к критическим функциям контроля как, например, усиление, настройка строб, заморозка дисплея и сохранение файла. Реализован удобный многоязыковой пользовательский интерфейс EPOCH 650. Портативная структура; подходит для различного рабочего окружения
EPOCH 650 разработан для работы в различном окружении, начиная от контроля в лабораториях, заканчивая исследованиями в экстремальных и опасных полевых условиях. Представлено две конфигурации прибора: с рукояткой настройки (IP66) или навигационной панелью (IP67). Прибор выполнен в соответствии с различными промышленными стандартами, что обеспечивает пользователю уверенность как в эффективности, так и в надежности прибора. Оборудование прошло испытание на устойчивость к вибрации, ударам, возможности работы во взрывоопасной атмосфере и в широком температурном диапазоне. Продолжительность работы от батарей превышает 12 часов, что делает EPOCH 650 превосходным решением для удаленного контроля.


Устойчивый к вибрации VGA дисплей

Одна из функции EPOCH 60 — VGA дисплей с разрешением 640×480 пикселей. Горизонтальный дизайн EPOCH 650 позволил оптимизировать размер A-скана и обеспечить высокую четкость изображения. За счет полупрозрачного VGA дисплея достигается высокая четкость изображения как при недостаточном освещении (функция подсветки), так и при прямом солнечном свете (рассеянный свет псевдо подсветки).


Оптимизация доступа к функциям

EPOCH 650 — высококачественный ультразвуковой прибор. Дефектоскоп EPOCH 650, выполненный на основе цифровой архитектуры EPOCH XT, LTC и серии EPOCH 1000, обеспечивает гибкость и широкие возможности генератора и приемника для решения большинства задач дефектоскопии.
В целях реализации различных требований и нужд пользователей спроектировано две конфигурации EPOCH 650: с ручкой настройки и с панелью навигации на клавиатуре. Ручка настройки и кнопки перемещения на панели навигации предназначены для выбора параметров и установки нужных значений.


Ручка настройки

Ручка настройки EPOCH 650 используется вместе с кнопками CHECK и ESC для грубой и точной настройки значений параметров. Возможна блокировка рукоятки для предотвращения случайного изменения значений параметров в процессе контроля. Данная конфигурация обеспечивает плавное изменение параметров для пользователей, предпочитающих использовать в работе рукоятку. Конфигурация прибора с ручкой соответствует требованиям стандарта IP66.


Панель навигации

Панель навигации EPOCH 650 это характерная опция дефектоскопов EPOCH. Кнопки перемещения вверх и вниз на навигационной панели используются для грубой настройки параметров, а кнопки со стрелками вправо и влево — для точной регулировки. В панели навигации предусмотрены дополнительные функции и наиболее часто используемые параметры: усиление, сохранение, а также кнопки CHECK и ESC. Конфигурация прибора с панелью навигации соответствует требованиям стандарта IP67.
В дефектоскопе EPOCH 650 реализовано несколько методов сохранения, архивации и построения отчетов по результатам измерения и данным калибровки. Во внутреннюю память прибора записывается до 50,000 данных, возможно расширение памяти за счет съемной карты памяти на 2 Гб. Обеспечена полная совместимость с программой интерфейса GageView Pro компании Olympus NDT. Реализована быстрая настройка параметров файла, гибкое управление данными, запись результатов инспекции и дальнейшее построение отчетов.


Регистратор данных

В EPOCH 650 реализован встроенный регистратор данных для сохранения файлов калибровки и инспекции. Предусмотрено два стандартных типа файлов: файлы калибровки (CAL) и инкрементальные (INC) файлы. Файлы CAL позволяют сохранять виртуально бесчисленное количество настроек параметров для быстрого и простого вызова настроек. Тип INC предназначен для сохранения данных инспекции в один файл для выгрузки и построение отчетов.
Встроенный регистратор данных может быть расширен за счет программной опции «Expanded Datalogger». При этом добавляются типы файлов, идеально подходящие для контроля коррозии: последовательный, последовательный с пользовательскими точками, 2-D координатная решетка, 2-D с пользовательскими точками, 3-D координатная решетка, тип «boiler» и 2-D EPRI.


Карты памяти MicroSD и печать

В дефектоскопе EPOCH 650 в качестве внутренней и внешней памяти используются 2 Гб карты памяти MicroSD. Съемная карта памяти позволяет сохранять снимки экрана в формате битового изображения для построения отчетов, а также экспортировать кривые и сохраненные данные измерений и калибровки в .csv формат. Вторая 2 Гб карта памяти MicroSD устанавливается во внутренний слот прибора. В случае выхода прибора из строя карта MicroSD может быть извлечена в авторизированном сервисном центре для восстановления важных данных.
Ультразвуковой дефектоскоп EPOCH 650 совместим с USB принтерами PCL5, что позволяет выводить данные на печать при проведении контроля в полевых условиях без необходимости использования ПК или внешнего карт-ридера.

Характеристики

Технические характеристики:

Общие
Габариты (Ш × В × Г)236 × 167 × 70 мм
Вес1,6 кг с литий-ионным аккумулятором
КлавиатураАнглийская, международная, японская, китайская
Языки интерфейсаАнглийский, испанский, французский, немецкий, японский, китайский, португальский, русский
Разъемы для преобразователейBNC или LEMO 1
Хранение данныхВнутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт)
Тип батареиСтандартный литий-ионный аккумулятор
Время работы батареиот 15 до 16 часов (литий-ионный аккумулятор),
ПитаниеОт сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
Тип дисплеяЦветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц
Размер дисплея (Ш × В, диаг.)117 × 89 мм, 146 мм

Генератор
ГенераторНастраиваемый генератор прямоугольных импульсов
ЧЗИот 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора100 В, 200 В, 300 В или 400 В
Длительность импульсаот 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование50, 100, 200, 400 Ω

Приемник
Усилениеот 0 до 110 дБ
Максимальный входной сигнал20 В р-р
Входное полное сопротивление400 Ω ± 5%
Полоса пропусканияот 0,2 до 26,5 МГц при −3 дБ
Цифровые фильтры30 наборов стандартных цифровых фильтров.
Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2–10 МГц,
2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц)
ДетектированиеПолная волна, положительная и отрицательная полуволна, РЧ
Линейность системыПо горизонтали: ± 0,5% FSW (полной ширины экрана)
Дискретность0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
Отсечкаот 0 до 80% FSH с визуальной сигнализацией
Измерение амплитудыот 0 до 110% FSH с разрешением 0,25 %
Скорость измеренийСоответствует ЧЗИ во всех режимах

Калибровка
Автоматическая калибровкаСкорость звука, смещение нуля
Прямой луч (первый донный или Эхо-Эхо)
Наклонный луч (Путь УЗ или глубина)
Режимы контроляИмпульс-эхо, раздельно-совмещенный или теневой
Единицы измеренияМиллиметры, дюймы или микросекунды
Диапазонот 3,36 до 13 388 мм при 5 900 м/с
Скоростьот 635 до 15 240 м/с
Смещение нуляот 0 до 750 мкс
Задержка отображенияот -59 до 13 401 мм; продольная скорость в стали
Угол преломленияот 0° до 90° с шагом 0,1°

Стробы
Стробы для измеренийДва полностью независимых строба для измерения амплитуды и времени пролета
Начало стробаНастраивается на всем отображаемом диапазоне.
Ширина стробаНастраивается от начала строба до конца отображаемого диапазона
Высота стробаНастраивается от 2 до 95% от высоты экрана
СигнализацииПоложительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)

Измерения
Поля для отображения результатов измерений5 полей (ручной или авто-выбор)
Строб (1, 2)Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета,
мин/макс. глубина, мин/макс. амплитуда
Эхо-эхоСтандартная функция Строб 2-Строб 1; дополнительная функция
отслеживания строба в интерфейсном стробе
Другие измеренияЗначение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный
размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5,
значение отсечки, значения Эхо – Опорн. дБ
DAC/ВРЧСтандартная
Точки DACдо 50 точек, динамический диапазон 110 дБ
Специальные режимы DACПользовательские DAC (до 6 кривых), 20-80% отображ.
Коррекция криволинейной поверхностиСтандартная функция. При контроле наклонным ПЭП коррекция
для наружного диаметра
Коррозия (опция)Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или
Эхо-эхо, кодированный B-скан

Вводы/Выводы
Порты USBСкоростной порт USB (OTG)
Порт RS-232Да
ВидеовыходСтандартный выход VGA
Аналоговый выход1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс.
Выход сигнализации3 выхода сигнализации, 5 В TTL, 10 мА
Вход/выход триггераВход триггера, 5 В TTL;
Выход триггера, 5 В TTL, 10 мА
Входы кодировщика1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга)

Защита от воздействий окружающей среды
Нормы IP

Конструкция отвечает требованиям стандартов защиты от проникновения
загрязнений: IP67 (конфигурация с панелью навигации) или IP66
(конфигурация с ручкой регулятора), согласно IEC 60529-2004 (степень
защиты, обеспечиваемая корпусом — Код IP).

Соответствие прибора классу IP подтверждено в ходе контрольных
испытаний Olympus перед началом массового производства.

Работа во взрывоопасной атмосфере

Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70
(Национальная Ассоциация пожарной безопасности США), Статья 500,
и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.

Устойчивость к ударам

MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г,
11 мс полусинусоида.

Устойчивость к вибрации

MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6,
воздействие: 1 час на каждую ось

Диапазон рабочих температур

от –10 °C до 50 °C

Температура хранения батарей

от 0 °C до 50 °C



Комплектация

Стандартная комплектация

  • Цифровой ультразвуковой дефектоскоп EPOCH 650, работа от линии AC или от батарей
  • Зарядное устройство/AC адаптер (100 В AC, 115 В AC, 230 В AC , 50 Гц или 60 Гц)
  • Заряжаемый ионно-литиевый аккумулятор
  • Отсек для AA батарей
  • Кейс для транспортировки
  • Инструкция с описанием основных операций
  • Схема быстрого ознакомления
  • Всеобъемлющая инструкция по эксплуатации (CD)
  • Ограниченная гарантия на год


Дополнительные комплектующие:

  • 600-BAT-L-3 (U8051431): Литий-ионный аккумулятор
  • EP4/CH (U8140055): Нагрудный ремень
  • 600-TC (U8780294): Кейс для транспортировки
  • CBAS-10668-0060 (Q7790012): Коммуникационный кабель RS232
  • DSUB-HD15-6 (U8780333): Кабель цифрового выхода
  • 600-C-VGA-5 (U8780298): Кабель с выходом VGA
  • MICROSD-ADP-2GB (U8779307): Карта памяти microSD на 2 ГБ
  • 600-SC-K (U8780334): Мягкий защитный футляр (для модели с ручкой регулятора)
  • 600-SC-N (U8779879): Мягкий защитный футляр (для модели с панелью навигации)
  • N600-EXTALM (U8780332): Внешняя звуковая сигнализация
  • CBAS-10669-0010 (Q7790008): Кабель для подключения кодировщика B-скан (3 м, другие длины доступны по запросу)
