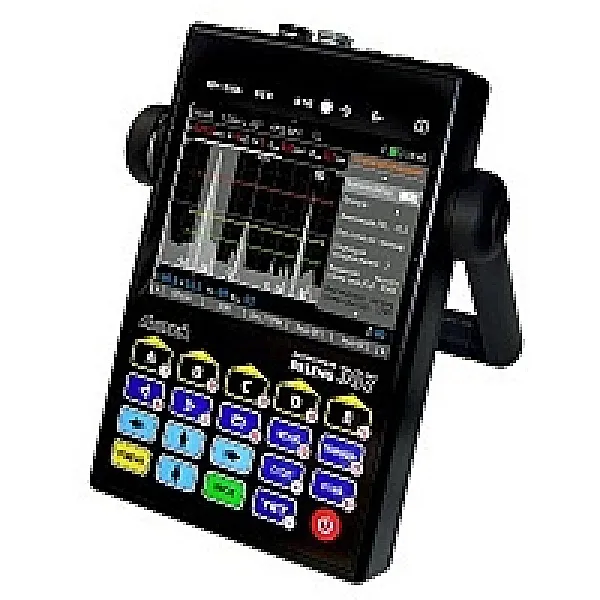

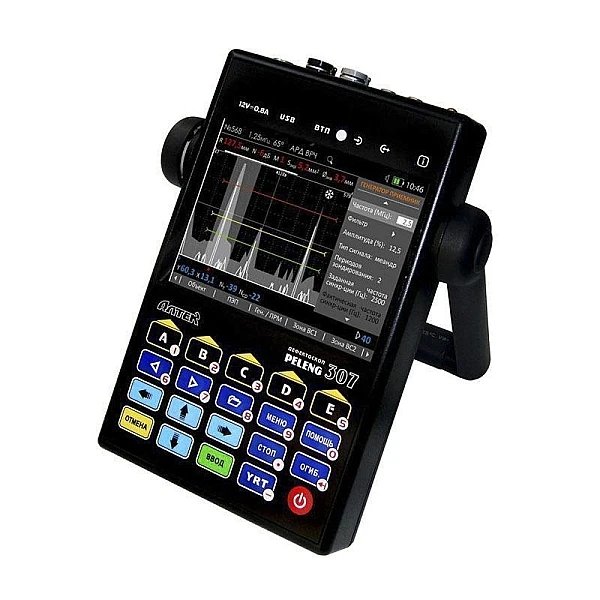

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Описание

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Цены на ультразвуковые дефектоскопы УД3-307 ВД:

Дефектоскоп PELENG УД3-307ВД без вихретока
  • Универсальное программное обеспечение - 299 012 руб. с НДС
  • Нефтегазовое программное обеспечение - 314 116 руб. с НДС
  • Судостроительное программное обеспечение - 314 116 руб. с НДС
  • Теплоэнергетическое программное обеспечение - 314 116 руб. с НДС
  • Подъемно-транспортное программное обеспечение - 314 116 руб. с НДС


Дефектоскоп PELENG УД3-307ВД с вихретоком
  • Универсальное программное обеспечение - 326 034 руб. с НДС
  • Нефтегазовое программное обеспечение - 341 020 руб. с НДС
  • Судостроительное программное обеспечение - 341 020 руб. с НДС
  • Теплоэнергетическое программное обеспечение - 341 020 руб. с НДС
  • Подъемно-транспортное программное обеспечение - 341 020 руб. с НДС


Гарантия на ультразвуковой дефектоскоп Пеленг УД3-307ВД : 12 месяцев.

Сертификаты на дефектоскоп PELENG 307 УД3-307ВД :

  • Сертификат Реестра средств измерений Госстандарта РФ.


Описание дефектоскопа УД3-307 ВД

Ультразвуковой дефектоскоп Пеленг УД3-307ВД - новейшая разработка PELENG с улучшенным интуитивным интерфейсом работает с отечественными и зарубежными преобразователями. PELENG УД3-307ВД объединяет 3 устройства в одном: ультразвуковой дефектоскоп, ультразвуковой толщиномер и вихретоковый дефектоскоп. А-развертка. В-развертка (визуализация контролируемого сечения). W-развертка (изображение хода лучей с указанием мест расположения дефектов).

Дефектоскоп УД3-307ВД, известный также как «PELENG-307» («ПЕЛЕНГ-307») - прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Семейство дефектоскопов «PELENG» («ПЕЛЕНГ»), в составе которого выпускается УД3-307ВД - это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии. Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25°С ... +50°С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка - одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления.


Режимы работы дефектоскопа PELENG 307 УД3-307ВД:


Режим "ультразвуковой дефектоскоп"

  • диапазон частот 0,4 .. 10 МГц
  • полная совместимость с отечественными и с зарубежными преобразователями
  • А-развертка
  • В-развертка (визуализация контролируемого сечения)
  • W-развертка (изображение хода лучей с указанием мест расположения дефектов)
  • автоматическая установка длительности развертки в зависимости от длительности зоны контроля
  • обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)
  • индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)
  • три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога
  • измерение характеристик дефекта в автоматическм или ручном режиме (координаты, условные и эквивалентные размеры)
  • автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала
  • автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ - 64
  • режим учета кривизны поверхности изделия при расчете координат дефекта
  • режим оценки затухания
  • слежение за качеством акустического контакта
  • двойная зона контроля
  • настройка глубиномера и чувствительности в полуавтоматическом режиме
  • возможность просмотра сигнала в непродетектированном виде
  • корректировка частоты следования зондирующих импульсов (20...5000 Гц)
  • дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)
  • способность работы с DAC-кривыми
  • фунция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа


Режим "ультразвуковой толщиномер"

  • точность измерения до 0,01 мм
  • минимальная толщина измеряемого объекта 0,8 мм
  • возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам
  • способность мерить толщину материала без учета толщины покрытия
  • А-развертка позволяет производить измерения при загрязненной поверхности
  • отчеты о измерении толщины выводятся в виде таблицы


Режим "вихретоковый дефектоскоп"

  • данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
  • Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости
  • при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки
  • контроль в динамическом и статическом режимах
  • незначительное изменение сигнала при изменении наклона преобразователя
  • специальные насадки для преобразователя сохраненяющие его перпендикулярное положение на криволинейных поверхностях


ИНТЕРФЕЙС

  • цифровая клавиатура
  • расположение функциональных кнопок под экраном
  • каждая кнопка выполняет одну определенную функцию
  • автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
  • результаты контроля и настройки защищены паролем от случайного удаления
Читать полностью

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Цены на ультразвуковые дефектоскопы УД3-307 ВД:

Дефектоскоп PELENG УД3-307ВД без вихретока
  • Универсальное программное обеспечение - 299 012 руб. с НДС
  • Нефтегазовое программное обеспечение - 314 116 руб. с НДС
  • Судостроительное программное обеспечение - 314 116 руб. с НДС
  • Теплоэнергетическое программное обеспечение - 314 116 руб. с НДС
  • Подъемно-транспортное программное обеспечение - 314 116 руб. с НДС


Дефектоскоп PELENG УД3-307ВД с вихретоком
  • Универсальное программное обеспечение - 326 034 руб. с НДС
  • Нефтегазовое программное обеспечение - 341 020 руб. с НДС
  • Судостроительное программное обеспечение - 341 020 руб. с НДС
  • Теплоэнергетическое программное обеспечение - 341 020 руб. с НДС
  • Подъемно-транспортное программное обеспечение - 341 020 руб. с НДС


Гарантия на ультразвуковой дефектоскоп Пеленг УД3-307ВД : 12 месяцев.

Сертификаты на дефектоскоп PELENG 307 УД3-307ВД :

  • Сертификат Реестра средств измерений Госстандарта РФ.


Описание дефектоскопа УД3-307 ВД

Ультразвуковой дефектоскоп Пеленг УД3-307ВД - новейшая разработка PELENG с улучшенным интуитивным интерфейсом работает с отечественными и зарубежными преобразователями. PELENG УД3-307ВД объединяет 3 устройства в одном: ультразвуковой дефектоскоп, ультразвуковой толщиномер и вихретоковый дефектоскоп. А-развертка. В-развертка (визуализация контролируемого сечения). W-развертка (изображение хода лучей с указанием мест расположения дефектов).

Дефектоскоп УД3-307ВД, известный также как «PELENG-307» («ПЕЛЕНГ-307») - прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Семейство дефектоскопов «PELENG» («ПЕЛЕНГ»), в составе которого выпускается УД3-307ВД - это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии. Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25°С ... +50°С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка - одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления.


Режимы работы дефектоскопа PELENG 307 УД3-307ВД:


Режим "ультразвуковой дефектоскоп"

  • диапазон частот 0,4 .. 10 МГц
  • полная совместимость с отечественными и с зарубежными преобразователями
  • А-развертка
  • В-развертка (визуализация контролируемого сечения)
  • W-развертка (изображение хода лучей с указанием мест расположения дефектов)
  • автоматическая установка длительности развертки в зависимости от длительности зоны контроля
  • обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)
  • индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)
  • три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога
  • измерение характеристик дефекта в автоматическм или ручном режиме (координаты, условные и эквивалентные размеры)
  • автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала
  • автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ - 64
  • режим учета кривизны поверхности изделия при расчете координат дефекта
  • режим оценки затухания
  • слежение за качеством акустического контакта
  • двойная зона контроля
  • настройка глубиномера и чувствительности в полуавтоматическом режиме
  • возможность просмотра сигнала в непродетектированном виде
  • корректировка частоты следования зондирующих импульсов (20...5000 Гц)
  • дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)
  • способность работы с DAC-кривыми
  • фунция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа


Режим "ультразвуковой толщиномер"

  • точность измерения до 0,01 мм
  • минимальная толщина измеряемого объекта 0,8 мм
  • возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам
  • способность мерить толщину материала без учета толщины покрытия
  • А-развертка позволяет производить измерения при загрязненной поверхности
  • отчеты о измерении толщины выводятся в виде таблицы


Режим "вихретоковый дефектоскоп"

  • данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
  • Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости
  • при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки
  • контроль в динамическом и статическом режимах
  • незначительное изменение сигнала при изменении наклона преобразователя
  • специальные насадки для преобразователя сохраненяющие его перпендикулярное положение на криволинейных поверхностях


ИНТЕРФЕЙС

  • цифровая клавиатура
  • расположение функциональных кнопок под экраном
  • каждая кнопка выполняет одну определенную функцию
  • автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
  • результаты контроля и настройки защищены паролем от случайного удаления

Комплектация

Рекомендуемый комплект поставки дефектоскопа УД3-307ВД:

Пьезоэлектрические преобразователи (ПЭП)П111-2,5-K12;
П111-10-K4;
П121-2,5-50°;
П121-2,5-65°;
П121-5-65°;
П112-5-12/2
Кабели для подключения совмещенных и раздельно-совмещенных
ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50
5 шт.
Кабель для подключения прибора к ПЭВМ1шт.
Зарядное устройство - сетевой адаптер1шт.
Головные телефоны1шт.
Чехол электронного блока1шт.
Сумка для переноски дефектоскопа1шт.
Солнцезащитная бленда1шт.
Пенал для принадлежностей1шт.
Кейс1шт.
ПО для ПЭВМ1 компл.
Эксплуатационная документация: руководство по эксплуатации, инструкция по поверке (калибровке), формуляр1 компл.
