Ультразвуковой дефектоскоп УСД-50

Цена по запросу
Уточнить цену
Наличие
на складе
Гарантия
12 месяцев
Самовывоз
бесплатно

Описание

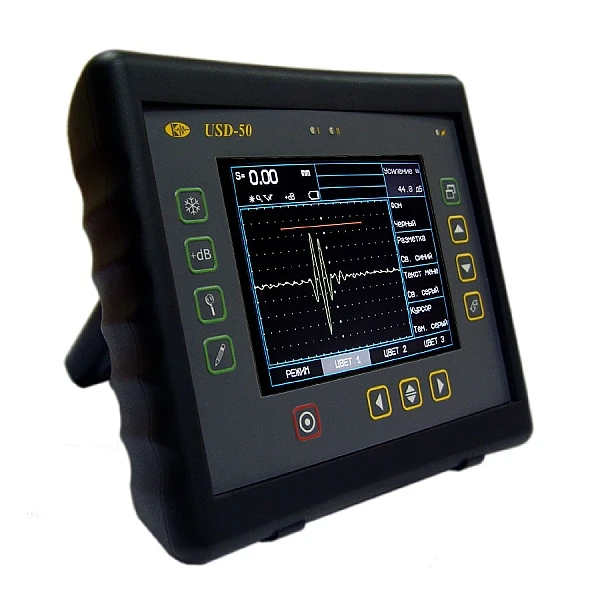

Ультразвуковой дефектоскоп УСД-50

Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Первичная поверка дефектоскопа УСД-50 включена в цену.

Дефектоскоп УСД-50 (UCD-50) - это новый универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения.

Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия
Серия: дефектоскоп УСД
Модель: УСД-50
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов

Сертификаты на дефектоскоп УCД-50:

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.

Гарантия на ультразвуковой дефектоскоп УСД-50: 3 года!

Дефектоскоп УCД-50 имеет цветной TFT матрицей 640х480 идеально подходит для проведения ультразвуковой дефектоскопиии при неразрушающем контроле сварных швов. Мощный и легкий цветной дефектоскоп (масса дефектоскопа с аккумулятором 2 кг) изготовлен в эргономичном ударопрочном корпусе из ABS пластика. УСД-50 устанавливает новый стандарт для современных цифровых дефектоскопов ручного контроля. Дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по полному документированию контроля, с поддержкой программы UdReport.

Режим огибающей максимума сигнала, реализован на базе специального алгоритма дефектоскопа УД2В-П46.

Отличительные особенности ультразвукового дефектоскопа УСД-50:

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Усилитель: широкополосный 0.4 - 15 МГц
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
  • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
  • Частота повторения ЗИ:  до 800Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов
  • Интерфейс RS232, USB
  • Питание: LiOn аккумулятор или внешний блок питания
  • до 8 часов работы от аккумулятора

Характеристики

Технические характеристики дефектоскопа УСД-50 (UCD-50):

Развертка:

мин.: 0 - 4мкс
макс.: 0 - 1000 мкс
регулируемая с шагом 1 мкс

Задержка:  от -0,5 мкс до 996 мкс, с шагом от 0,02 мкс

Максимальная длина контролируемого материала: до 3000 мм (эхо-режим)

Диапазон скоростей: 1000 - 9999 м/с

Задержка в призме: 0 - 100 мкс, с шагом 0,01 мкс

Демпфирование: 25 ом / 50 ом/ 1000 Ом

Входной импенданс: 50 Ом / 600 Ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10),
с изменяемой длительность от 50 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульса:

регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов

Частота повторений ЗИ: до 800Гц (в зависимости от установленных параметров)/ 40 Гц

Усилитель: широкополосный 0.4-15 МГц (-6 дБ)

Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Дополнительная клавиша +dB: программируемая 0-40дБ, с шагом 0,5дБ

Временная Регулировка Чувствительности (ВРЧ):

диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)

Детектирование:

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan

Отсечка: компенсированная, 0 - 90% высоты экрана

Зоны контроля:

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД):

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов:

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму
сигнала

Измерение амплитуды:

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

Дисплей: Цветной, TFT 640 х 480 точек, 130 х 100 мм

А-сигнал:

480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме

Память:

100 настроек с А-сигналом
500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс: RS232 / USB

Разъемы преобразователей: 2 Лемо0

Аккумулятор: LiOn 8 А/ч

Время работы: 8 часов от аккумуляторов

Внешнее питание: блок питания 220 В AC

Диапазон рабочих температур: от -20 C до +50 C

Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм

Масса: 2 кг с аккумуляторами

Комплектация

Стандартный комплект поставки ультразвукового дефектоскопа УСД-50:

  • Электронный блок УСД-50 со встроенным LiOn аккумулятором,
  • блок питания/зу 220В,
  • кабели Лемо0-Лемо0 2 шт.,
  • преобразователи 4 шт.,
  • кабель USB для связи с ПК,
  • программное обеспечение для PC,
  • кейс для переноски,
  • свидетельство о Поверке.
