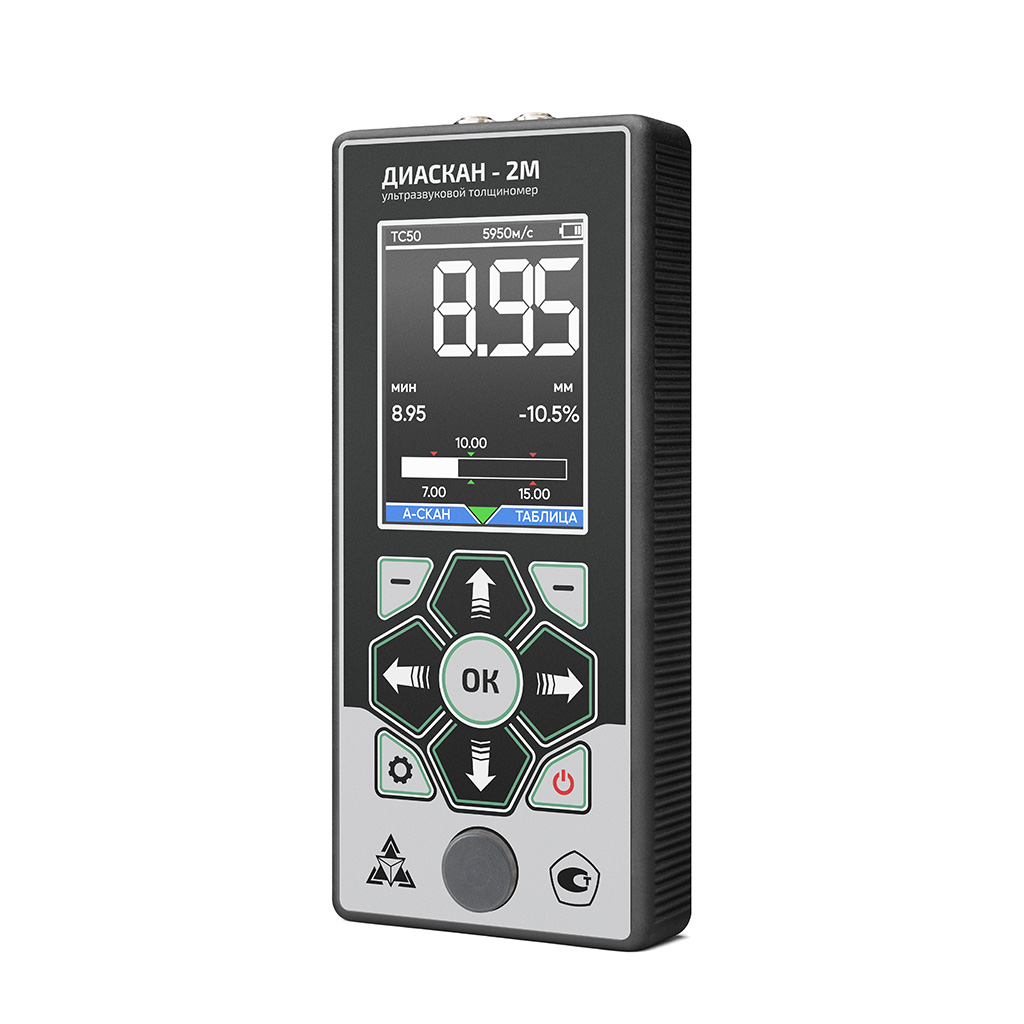

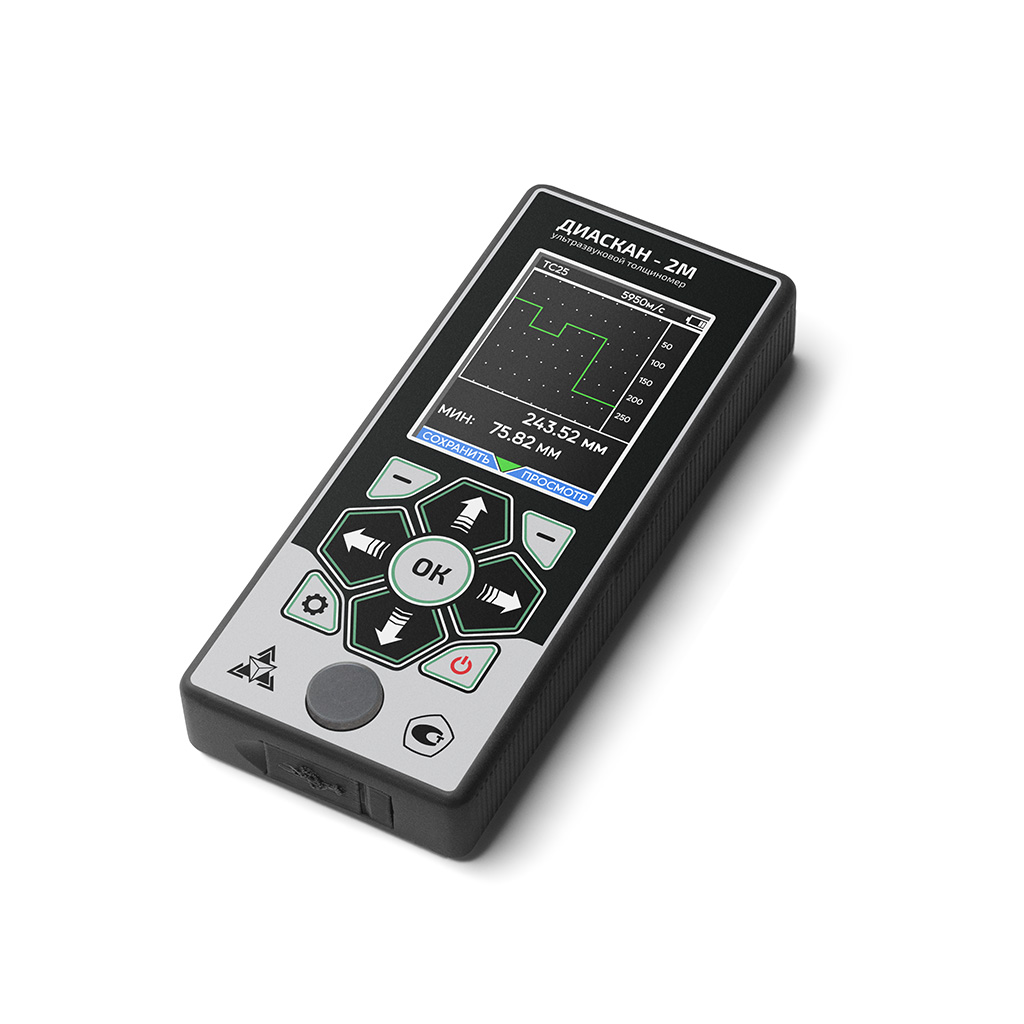

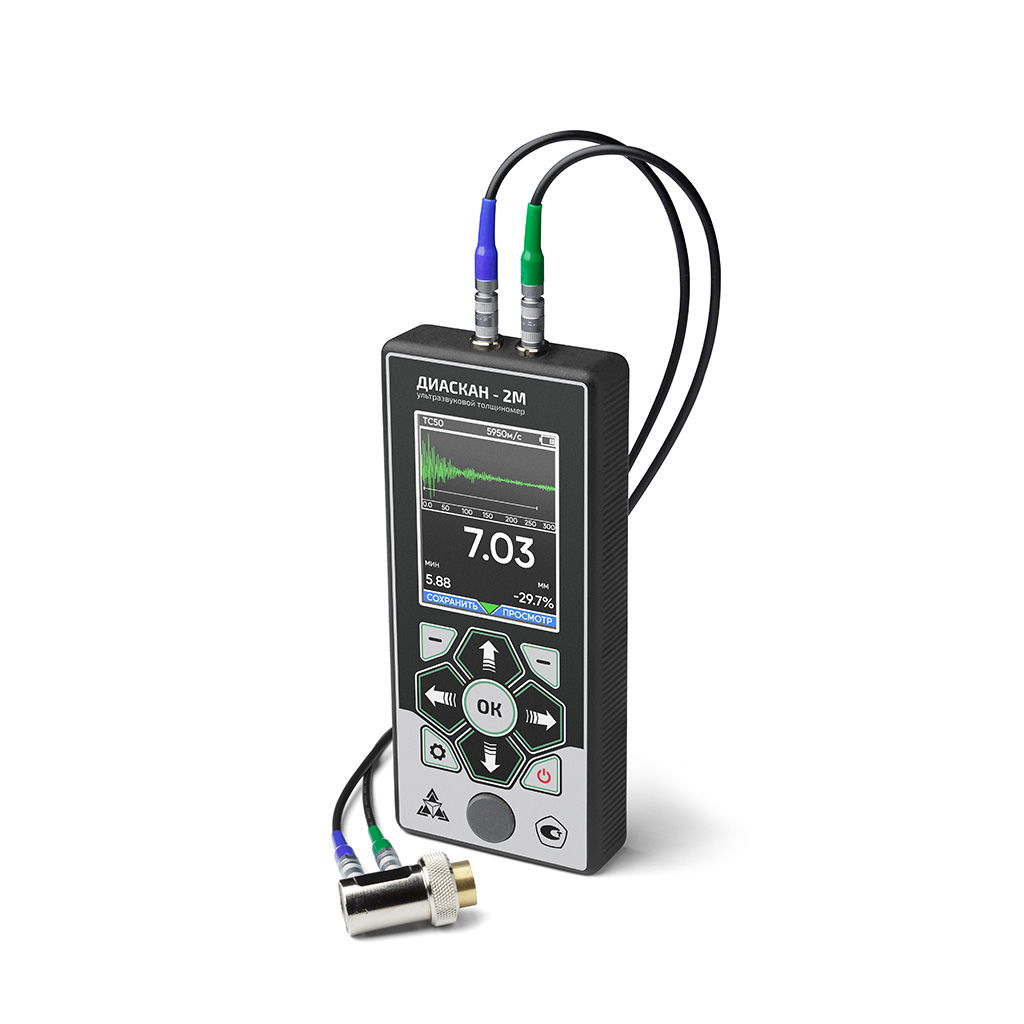

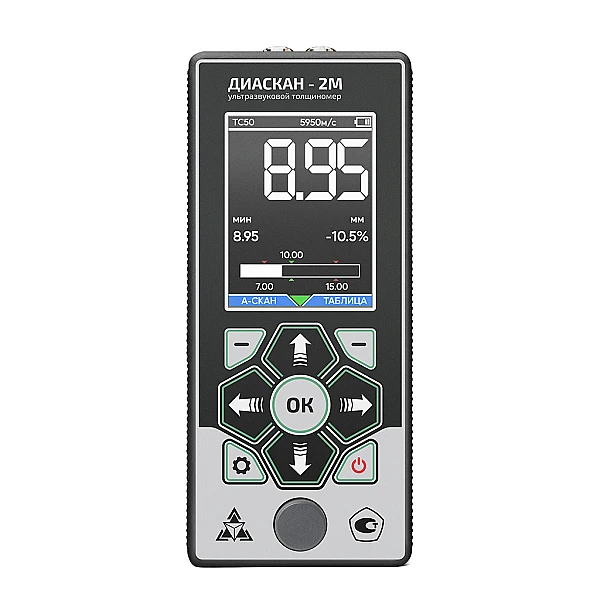

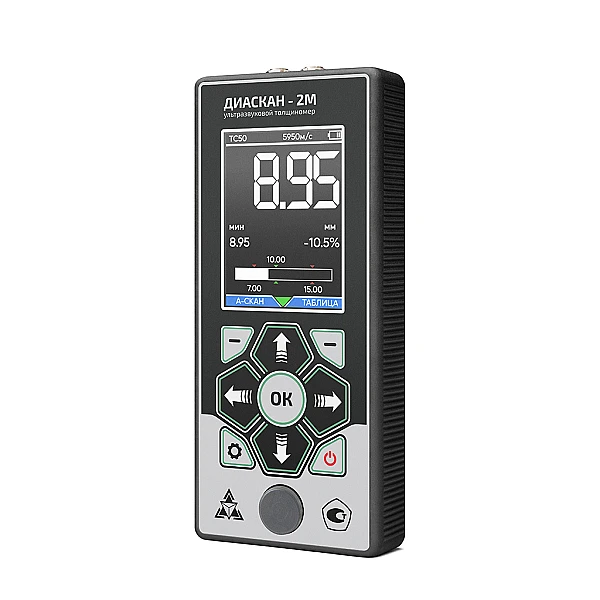

Ультразвуковой толщиномер ДИАСКАН-2М

Ультразвуковой толщиномер ДИАСКАН-2М

Толщиномер ультразвуковой Диаскан-2М предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266, с номинальными частотами от 0, 5 до 20 МГц.

Толщиномер измеряет время распространения УЗ сигналов в диапазоне от 0 до 170.0 мкс, что соответствует диапазону от 0 до 505.7 мм по стали, при скорости УЗК 5950 м/с.

ТолщиномерДиаскан-2М применяется для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

Толщиномер может эксплуатироваться при температуре окружающего воздуха от минус 20°С до 50°С, верхнее значение относительной влажности 95 % при 35 °С и более низких температурах, без конденсации влаги (группа исполнения С3 по ГОСТ 12997). Температура поверхности измеряемого изделия ограничивается пределами, указанными в паспорте используемого преобразователя.

По эксплуатационной законченности толщиномер относится к изделиям третьего порядка по ГОСТ 12997.

По устойчивости к воздействию атмосферного давления толщиномер и преобразователи соответствуют группе РI по ГОСТ 12997.

Степень защиты от воздействия пыли и воды соответствует исполнению IР40 по ГОСТ 14254
