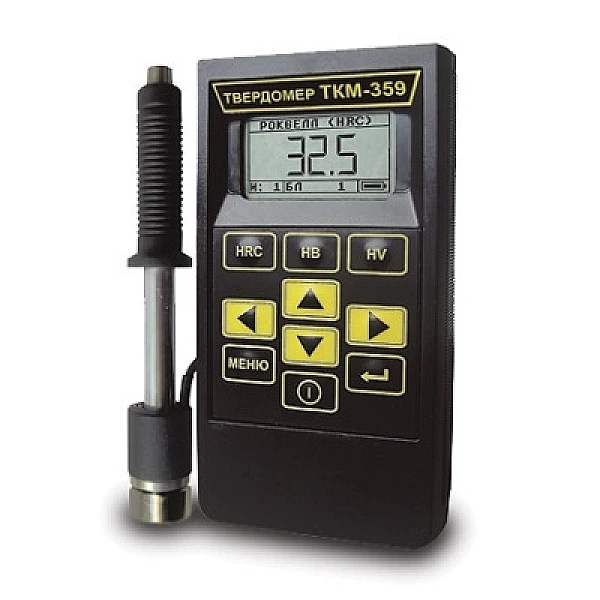

Динамический твердомер ТКМ-359М

Динамический твердомер ТКМ-359М предназначен для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.

Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

Твердомер работает по методу Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

ТКМ-359М выполняет контроль твердости:

  • углеродистых и конструкционных сталей с использованием дополнительных калибровок,
  • поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.),

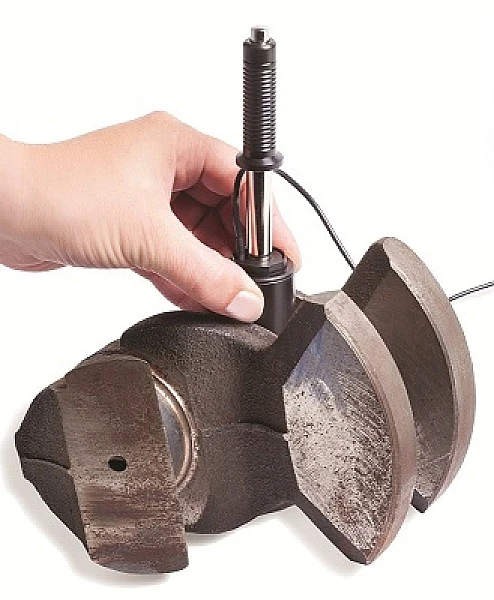

  • изделий сложной конфигурации (зубьев шестерен, труб, валов),
  • тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

ТКМ-359М прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Преимущества динамического твердомера

  • Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
  • Возможность идентификации материалов в заготовительном производстве.
  • Малая чувствительность к кривизне изделия и шероховатости поверхности.
  • Контроль характера изменения твердости по поверхности изделия.
  • Контроль «объемной твердости».
  • Измерение твердости в труднодоступных местах.
  • Пространственное положение датчика не влияет на результат измерения.
  • Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
  • По желанию Заказчика - оснащение дополнительными сменными датчиками с различными габаритами,
    жесткостью пружины, твердостью индентора и позиционирующей насадкой.

Особенности конструкции

  1. Легкий прочный малогабаритный корпус обеспечивает удобство пользования прибором в цеховых условиях.
  2. Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
  3. Графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
  4. Гибкая организация памяти.
  5. Оперативная калибровка шкал твердомера по одной или 2-м мерам твердости.
  6. Программирование:
- дополнительных калибровок к шкалам твердомера с использованием одного или 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

Характеристика датчиков к твердомерам серии ТКМ-359

ФотоТип датчика

Длина, мм

Диаметр, мм

Рекомендуемая масса/толщина/шероховатость контролируемого изделияПрименениеПримечание

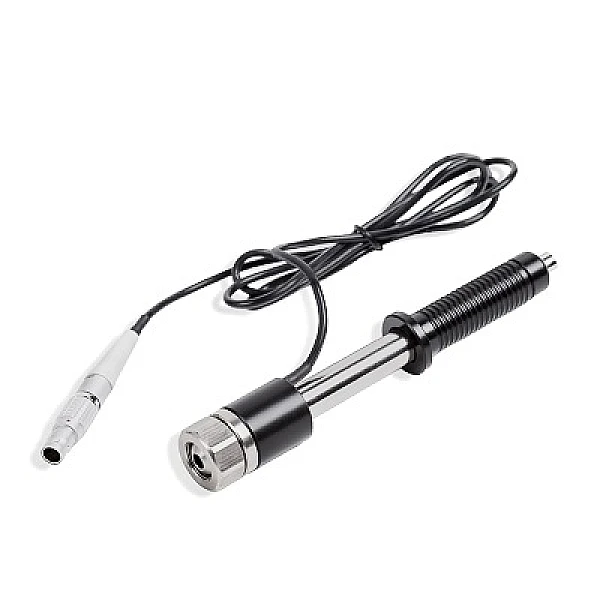

tverdomer_tkm-359c_dinamicheskiy-datchik_d_0.jpg«D»138213 кг/6 мм/Ra 3,2Решение основной массы задач контроля.Штатный датчик.
«E»138213 кг/6 мм/Ra 3,2Имеет индентер из поликристалла - кубического нитрида Бора. Для массового контроля материалов повышенной твердости.
Используется в случае
невозможности применения УЗ твердомера ТКМ-459.
«G»200296 кг/55 мм/Ra 7,2Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм.
*Энергия удара увеличена в 10 раз.
Допускается использование только
на твердости менее 450 НВ.

*По сравнению со стандартным датчиком тип «D».

Эксплуатация

Требования к контролируемому изделию:

Масса более 5 кг, толщина более 6 ммдополнительная подготовка не требуется
Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 ммдополнительная подготовка не требуется
Остальные изделияизделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика

Режимы работы твердомера ТКМ-359М

Режим измеренияОтображение результатов измеренийПрименение
по основным шкаламосновные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HVизмерение твердости основной массы контролируемых изделий из углеродистых и конструкционных сталей
с использованием дополнительных калибровок к основным шкалампо шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77)контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов
по дополнительным шкалам (определяются пользователем или добавляются производителем)шкалы программируются самим пользователемрешение специальных задач пользователя

Характеристики

ПАРАМЕТРЫЗНАЧЕНИЯ
Диапазон измерений твердости по основным шкалам:
по Бринеллю90- 450 HB
по Роквеллу C20 - 70 HRC
по Виккерсу240 - 940 HV
Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда
по Бринеллю
в диапазоне (90...150) НВ±10 НВ
В диапазоне (150...300) НВ±15 НВ
В диапазоне (300...450) НВ±20 НВ
по Роквеллу С±2 HRC
по Виккерсу
в диапазоне (240...500)HV±15 HV
в диапазоне (500...800)HV±20 HV
в диапазоне (800...940)HV±25 HV
Диаметр площадки на поверхности изделия для установки датчикаот 7 мм на плоскости
Число замеров для вычисления среднего значения1–20
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения3
Время одного замера твердости2 сек.
Емкость памяти результатов измерений6000
Число шкал, программируемых пользователем3
Число возможных дополнительных калибровок к шкалам твердомерапо 3 для каждой шкалы
Максимальное количество именных блоков результатов измерений, создаваемых в памяти30
Сигнализация о выходе результата измерения за допустимые границынет
Связь с компьютеромRS-232C
ПитаниеLI-ion аккумулятор
Размеры электронного блока твердомера150x81x31 мм
Масса электронного блока твердомера300 г
Масса датчиков не более300 г
Диапазон рабочих температур-15 ... + 35 °С
Гарантийный срок эксплуатациине более 30 мес. с даты выпуска
Межповерочный интервал твердомера1 год

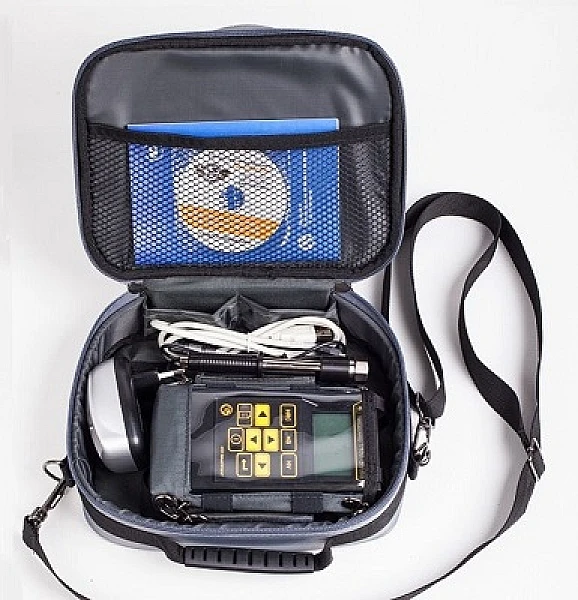

Комплектация

Электронный блок твердомераv
Аккумулятор (заранее установлен в прибор)v
Датчик тип «D» (штатный)v
Зарядное устройствоv
Диск с программным обеспечениемv
Руково­­­­дство по эксплуатации (совмещенное с паспортом)v
Свидетельство о поверке (или отметка в РЭ)v
Кабель для подключения к ПК
v
Защитный чехолv
Манжета для фиксации прибора в чехле на руке оператораv
Ремень для фиксации прибора в чехле на груди оператораv
Сумка для безопасной переноски и храненияv

Дополнительные принадлежности

  1. Сменные датчики для выполнения различных задач.
  2. Насадка «Z-359» для позиционирования датчика на криволинейных и цилиндрических поверхностях для изделий с диаметром от 18 мм.
  3. Эталонные меры твердости Бринелля, Роквелла, Виккерса (по ГОСТ 9031–75).
  4. Соединительные кабели.
  5. Запасные аккумуляторы.
  6. Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
