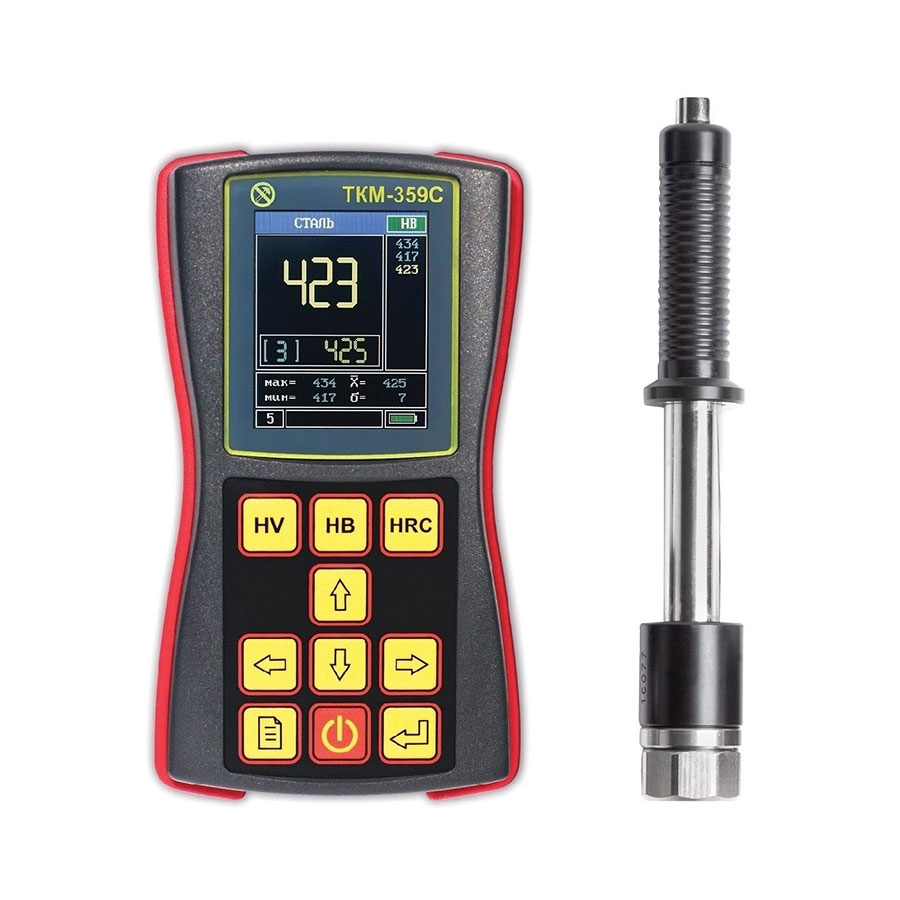

Динамический твердомер ТКМ-359С
Описание
Динамический твердомер ТКМ-359С

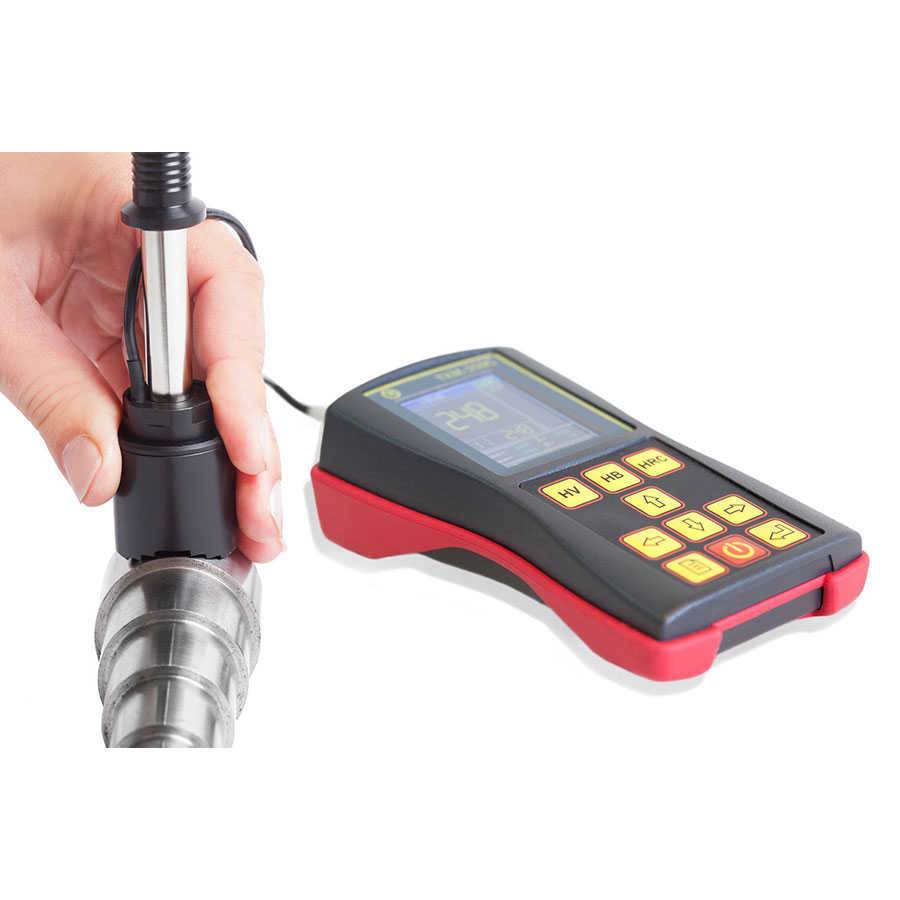

Динамический твердомер ТКМ-359С - это высокоточный прибор для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.
Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.
Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.
"Базовый" комплект содержит все необходимое для решения основной массы задач неразрушающего контроля методом твердометрии.
ТКМ-359С выполняет контроль твердости:
- всех основных типов металлов и сплавов без введения дополнительных калибровок:
- конструкционные и инструментальные коррозионно-стойкие, жаропрочные, нержавеющие стали и сплавы,

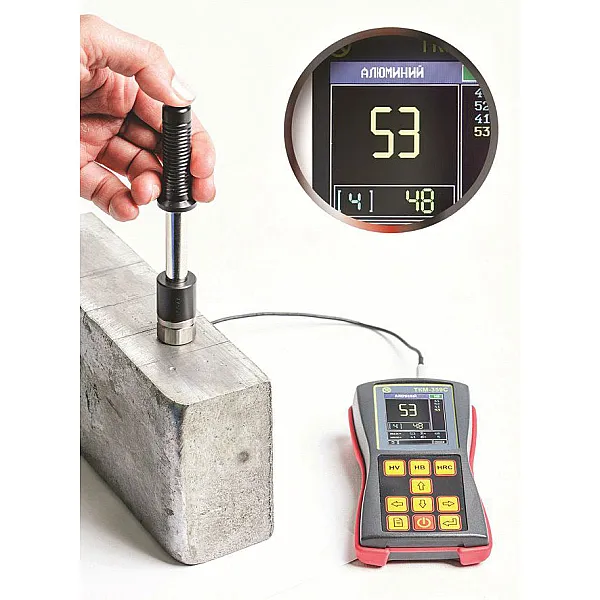

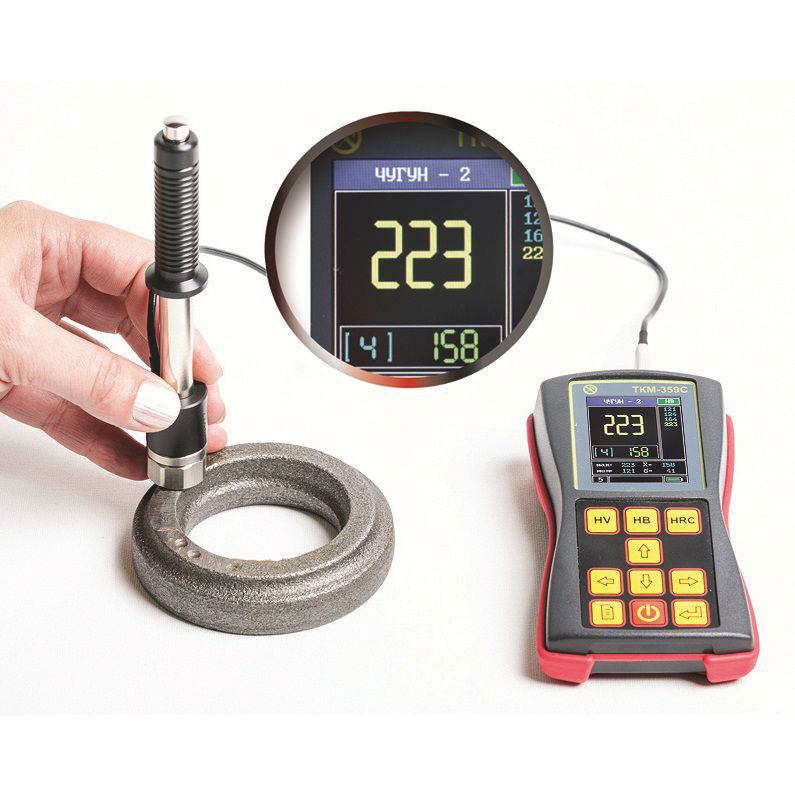

- сплавы цветных металлов, чугунов, алюминия, бронзы, латуни;
- поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.);
- изделий сложной конфигурации (зубьев шестерен, труб, валов);
- тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).
М-359С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Преимущества динамического твердомера
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
- Возможность идентификации материалов в заготовительном производстве.
- Малая чувствительность к кривизне изделия и шероховатости поверхности.
- Контроль характера изменения твердости по поверхности изделия.
- Контроль «объемной твердости».
- Измерение твердости в труднодоступных местах.
- Пространственное положение датчика не влияет на результат измерения.
- Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
- Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины,
твердостью индентора и позиционирующей насадкой.
Особенности конструкции ТКМ-359С
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Уникальная система статистической обработки.
- Гибкая организация памяти.
- Оперативная калибровка шкал твердомера по одной или 2-м мерам твердости.
- Программирование:
- дополнительных калибровок к шкалам твердомера с использованием одного или 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

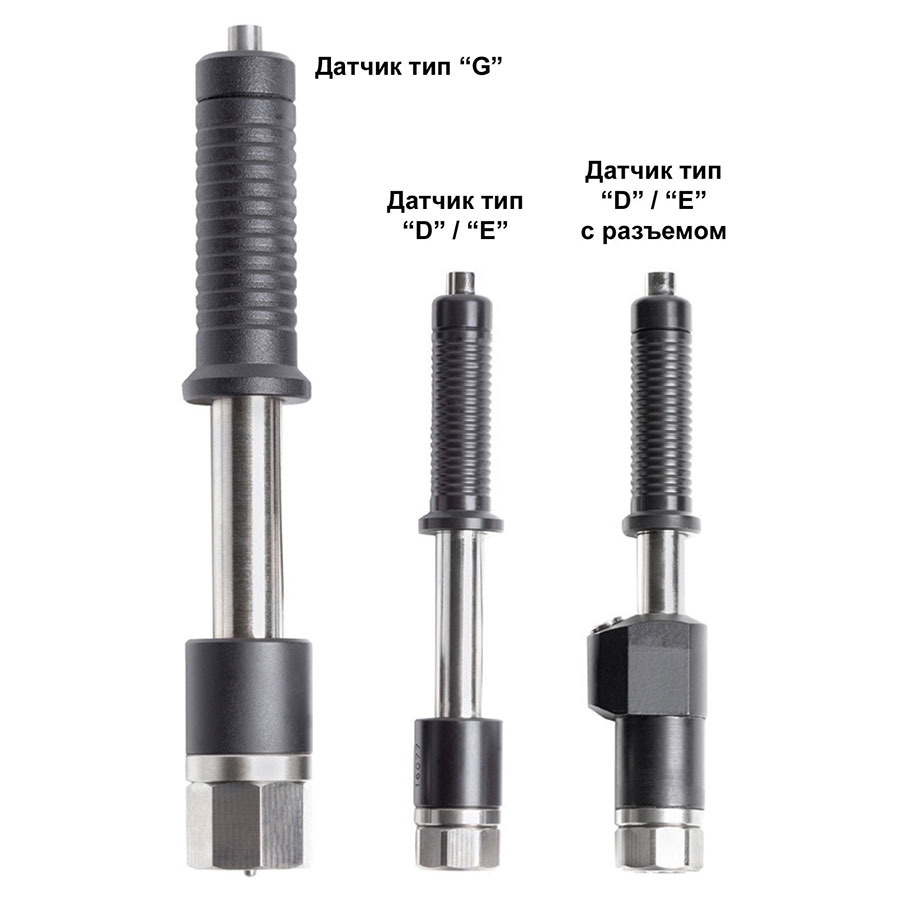

Характеристика датчиков
| Фото | Тип датчика |
Длина, мм |
Диаметр, мм |
Рекомендуемая масса/толщина/шероховатость контролируемого изделия | Применение | Примечание |
 |

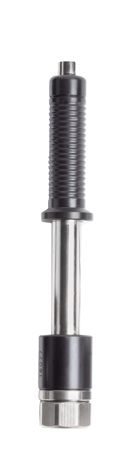

«D» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Решение основной массы задач контроля. | Штатный датчик. |
| «E» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Имеет индентер из поликристалла - кубического нитрида Бора. Для массового контроля материалов повышенной твердости. |
Используется в случае
невозможности применения УЗ твердомера ТКМ-459.
|
|
 |

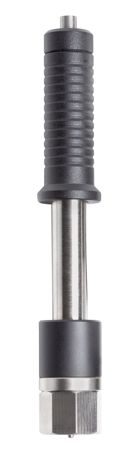

«G» | 200 | 29 | 6 кг/55 мм/Ra 7,2 | Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм. |
*Энергия удара увеличена в 10 раз.
Допускается использование только
на твердости менее 450 НВ.
|
*По сравнению со стандартным датчиком тип «D».
Читать полностью
Описание
Динамический твердомер ТКМ-359С
Динамический твердомер ТКМ-359С - это высокоточный прибор для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.
Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.
Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.
"Базовый" комплект содержит все необходимое для решения основной массы задач неразрушающего контроля методом твердометрии.
ТКМ-359С выполняет контроль твердости:
- всех основных типов металлов и сплавов без введения дополнительных калибровок:
- конструкционные и инструментальные коррозионно-стойкие, жаропрочные, нержавеющие стали и сплавы,
- сплавы цветных металлов, чугунов, алюминия, бронзы, латуни;
- поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.);
- изделий сложной конфигурации (зубьев шестерен, труб, валов);
- тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).
М-359С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Преимущества динамического твердомера
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
- Возможность идентификации материалов в заготовительном производстве.
- Малая чувствительность к кривизне изделия и шероховатости поверхности.
- Контроль характера изменения твердости по поверхности изделия.
- Контроль «объемной твердости».
- Измерение твердости в труднодоступных местах.
- Пространственное положение датчика не влияет на результат измерения.
- Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
- Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины,
твердостью индентора и позиционирующей насадкой.
Особенности конструкции ТКМ-359С
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Уникальная система статистической обработки.
- Гибкая организация памяти.
- Оперативная калибровка шкал твердомера по одной или 2-м мерам твердости.
- Программирование:
- дополнительных калибровок к шкалам твердомера с использованием одного или 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Характеристика датчиков
| Фото | Тип датчика |
Длина, мм |
Диаметр, мм |
Рекомендуемая масса/толщина/шероховатость контролируемого изделия | Применение | Примечание |
|
|
«D» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Решение основной массы задач контроля. | Штатный датчик. |
| «E» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Имеет индентер из поликристалла - кубического нитрида Бора. Для массового контроля материалов повышенной твердости. |
Используется в случае
невозможности применения УЗ твердомера ТКМ-459.
|
|
|
|
«G» | 200 | 29 | 6 кг/55 мм/Ra 7,2 | Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм. |
*Энергия удара увеличена в 10 раз.
Допускается использование только
на твердости менее 450 НВ.
|
*По сравнению со стандартным датчиком тип «D».
Характеристики
Комплектация
- Сменные датчики для выполнения различных задач.
- Насадка «Z-359» для позиционирования датчика на криволинейных и цилиндрических поверхностях для изделий с диаметром от 18 мм.
- Эталонные меры твердости Бринелля, Роквелла, Виккерса (по ГОСТ 9031–75).
- Соединительные кабели.
- Запасные аккумуляторы.
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
|

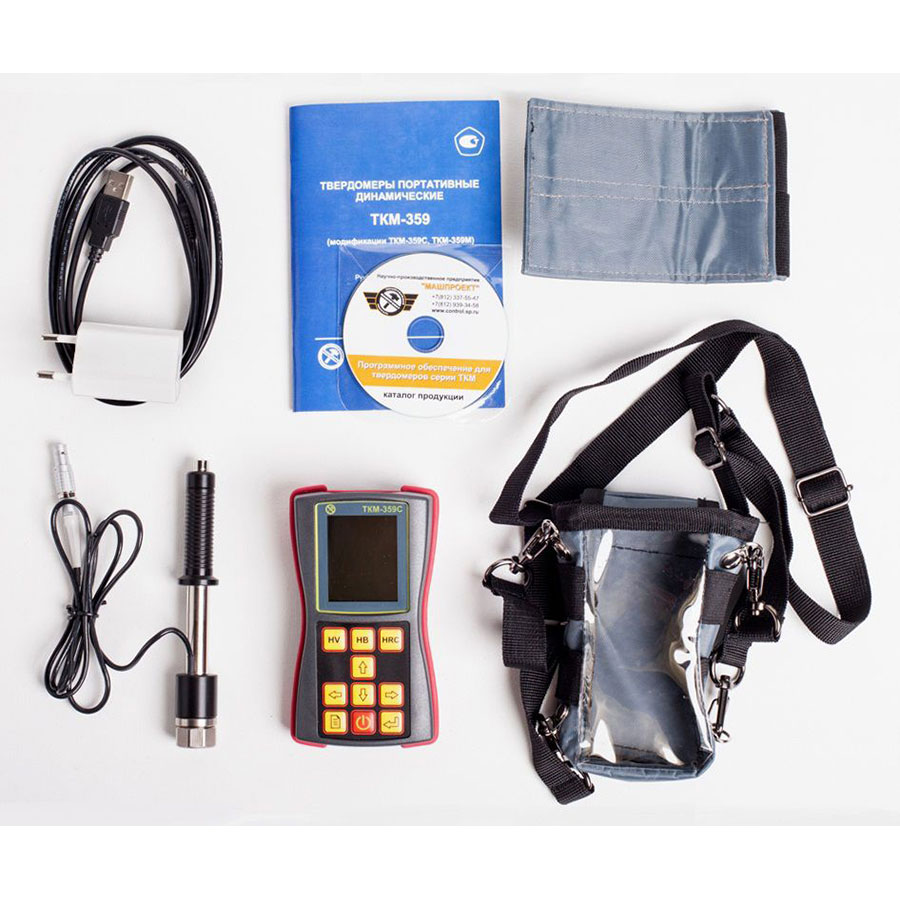

Составляющие комплекта |
"Базовый" | "Специальный" | "Максимум" |
| Электронный блок твердомера | v | v | v |
| Аккумулятор (заранее установлен в прибор) | v | v | v |
| Датчик тип «D» | v | ||
| Датчик тип «D» с разъемом | v | v | |
| Датчик тип «E» с разъемом | v | ||
| Датчик тип «G» | v | ||
|
Позиционирующая насадка «Z-359» для сложных поверхностей |
v | v | |
| Зарядное устройство | v | v | v |
| Соединительный кабель для датчика | 2 шт. | 2 шт. | |
| Контрольный образец для твердомера | v | v | |
| Комплект мер твердости МТБ | v | ||
| CD-диск с программным обеспечением | v | v | v |
| Руководство по эксплуатации (совмещенное с паспортом) | v | v | v |
| Свидетельство о поверке (или отметка в РЭ) | v | v | v |
|
Кабель для подключения к ПК |
v | v | v |
| Защитный чехол | v | v | v |
| Манжета для фиксации прибора на руке оператора | v | v | v |
| Ремень для фиксации прибора на груди оператора | v | v | v |

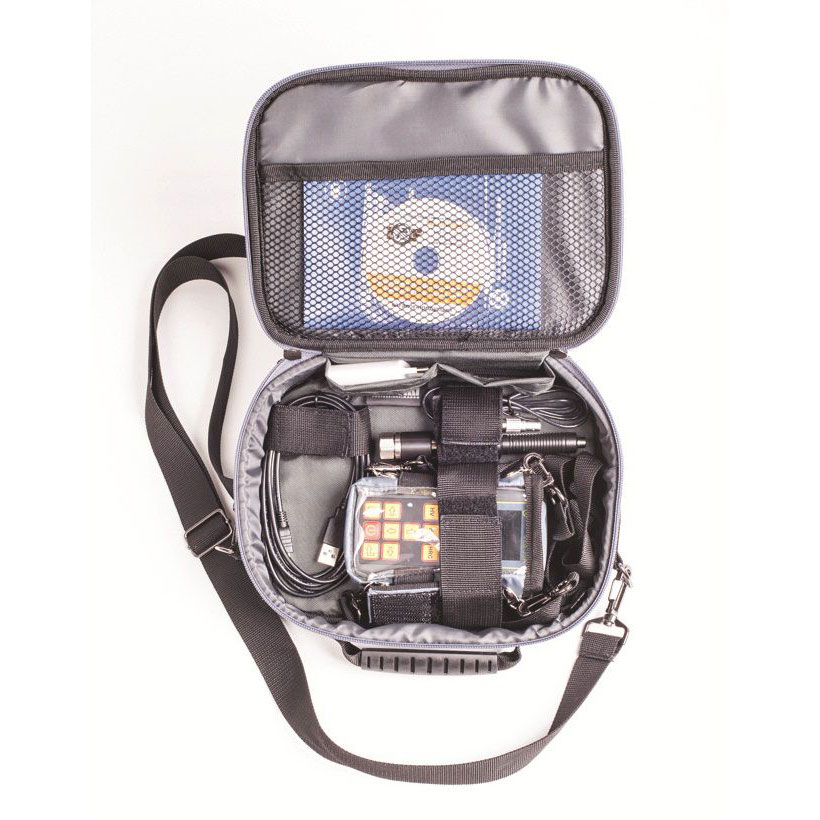

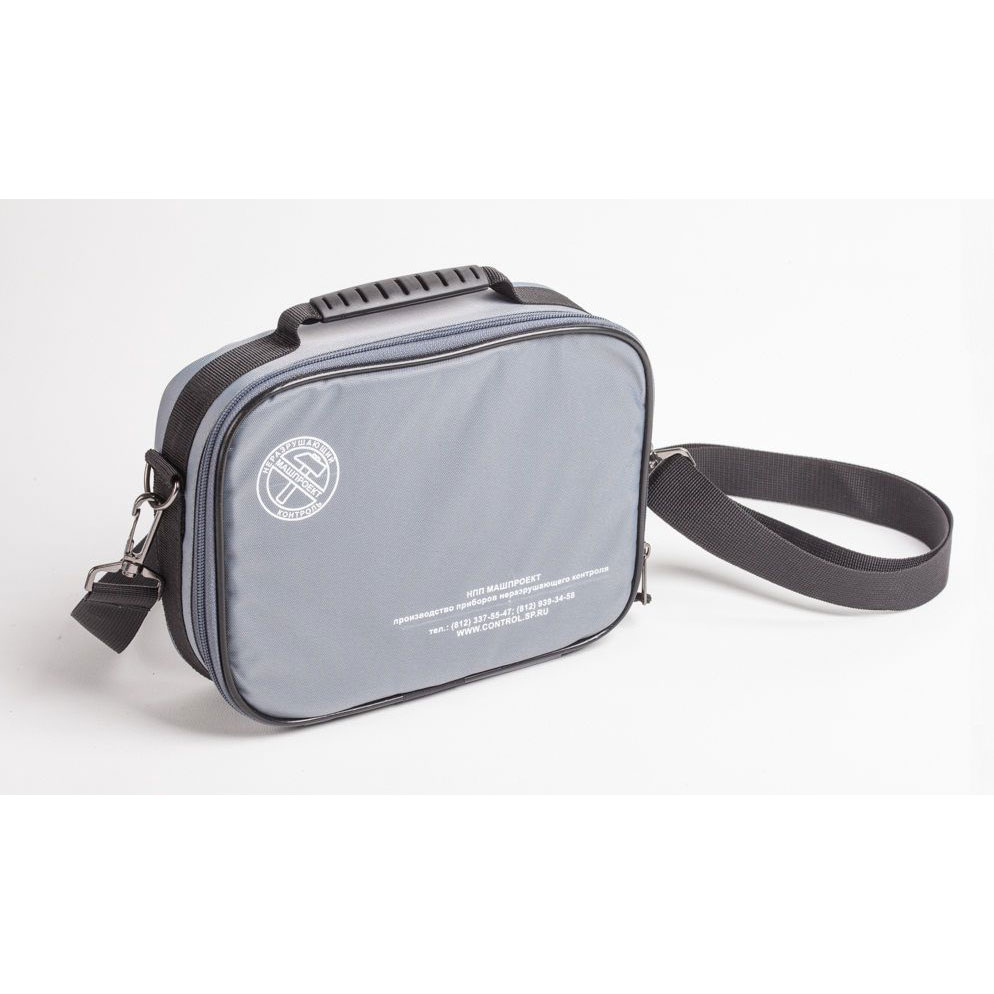

| Сумка для переноски и хранения | v | ||
| Специализированный кофр для безопасной переноски и хранения | v | v |
